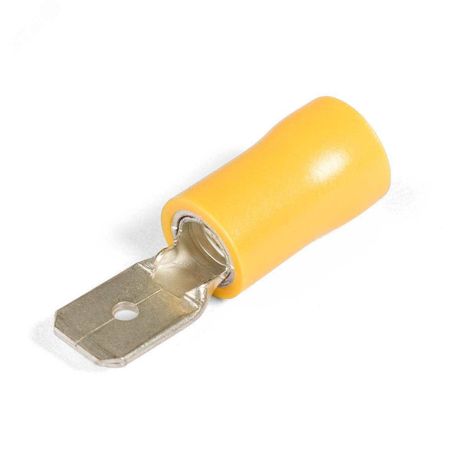

Разъем кабельный плоский изолированный «папа ВРПИ-П 1.5-(6.3) серия ПРОФИ - 59131 КВТ

Разъем виброустойчивый плоский ВРПИ-П 1,5-(6,3) серии ПРОФИ от КВТ - это надежный контактный элемент для соединений в условиях вибрации и подвижных систем. Артикул 59131 предназначен для монтажа на многопроволочные провода сечением 0,75–1,5 мм2, особенно там, где важна устойчивость к механическим нагрузкам.

Назначение и область применения

Разъем виброустойчивый плоский ВРПИ-П 1,5-(6,3) используется для создания быстроразъемных, вибростойких соединений в местах с постоянной вибрацией или движением. Подходит для установки на подвижном железнодорожном составе, станках, конвейерах, автопроме и других устройствах с динамическими нагрузками. Применяется в паре с соответствующими гнездовыми разъемами «мама».

Технические характеристики

• Тип: штекер («папа»)
• Сечение провода: 0,75–1,5 мм2
• Номинальный ток: 19 А
• Номинальное напряжение: 0,4 кВ (400 В)
• Рабочий температурный диапазон: от –10 C до +75 C
• Материал контактов: латунь Л63
• Покрытие: электролитическое лужение
• Материал изоляции: самозатухающий ПВХ (класс горючести V-0 по UL94)
• Диаметр внутреннего канала: 1,7 мм
• Размер контакта: 6,3 × 0,8 мм
• Способ монтажа: опрессовка специальными матрицами
• Цвет изоляции: красный
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем виброустойчивый плоский ВРПИ-П 1,5-(6,3) совместим только с гнездовыми разъемами того же семейства - серии ПРОФИ. Для монтажа требуется опрессовка двухконтурными матрицами МПК-01 от КВТ. Одновременный обжим двух зон - основного контакта и дополнительной медной втулки - обеспечивает надежную фиксацию провода и предотвращает его выскальзывание. Установка без подходящего инструмента снижает вибростойкость и может привести к отказу соединения.

Особенности конструкции

• Добавленная медная втулка марки М1 повышает механическую прочность соединения на 25–30%, защищая от перегрузок и вибраций.
• Конусообразный вход «Easy Entry» позволяет легко заводить многопроволочные жилы без расплетения.
• Поперечные засечки внутри трубчатой части усиливают сцепление с жилой, исключая проскальзывание.
• Замковый фиксатор на корпусе разъема гарантирует плотное соединение с гнездовым элементом даже при тряске.
• Обжатая медная втулка дополнительно фиксирует изоляцию провода, создавая две точки удержания - это ключевой фактор вибробезопасности.

Преимущества

• Высокая устойчивость к вибрациям благодаря двойному обжиму и медной втулке.
• Самозатухающая изоляция ПВХ снижает риск распространения огня.
• Луженое покрытие предотвращает окисление и улучшает долговечность контакта.
• Ярко-красный цвет изоляции упрощает визуальный контроль и идентификацию цепей.
• Соответствие требованиям Европы к применению на подвижном составе.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) жил - возможен плохой контакт и повреждение втулки.
• Работает только в диапазоне температур от –10 до +75 C; при более высоких температурах изоляция теряет прочность.
• Требуется обязательное использование матриц МПК-01; другие инструменты не обеспечивают нужной степени обжима.
• Не рекомендуется использовать в средах с агрессивными химикатами - ПВХ не устойчив к растворителям и маслам.

Примеры использования

• Электросистемы метро и электропоездов - соединения между кабелями на дверях, тяговых двигателях, вагонных модулях.
• Станки с ЧПУ - кабели управления, датчики движения, системы охлаждения.
• Автомобильные сборочные линии - перемещаемые кабельные пучки на роботах-манипуляторах.
• Грузовые и спецтехника - соединения в зонах подвески, колесных узлах, гидравлических насосах.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 0,75–1,5 мм2. Более толстые жилы не войдут, тонкие будут болтаться.
• Используйте только оригинальные матрицы МПК-01 от КВТ. Несоответствующий инструмент нарушает форму обжима и снижает надежность.
• После опрессовки потяните провод - он не должен выскальзывать. Это тест на качество соединения.
• Храните разъемы в сухом месте. Хотя они герметичны, длительное воздействие влаги может повредить луженое покрытие.
• При компоновке кабелей учитывайте внешние размеры разъема - 6,3×0,8 мм - чтобы не возникло перегрева или пережима в пучке.
