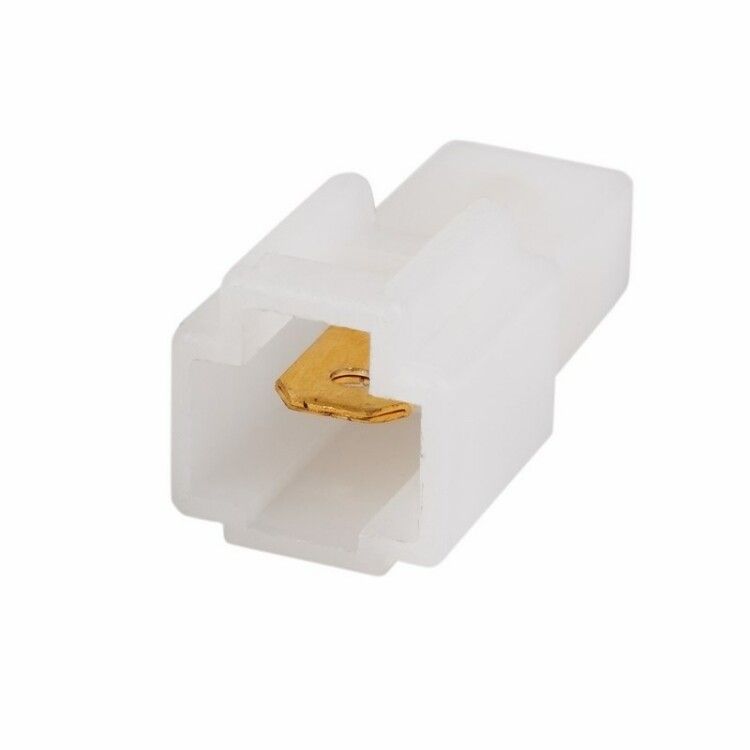

Клемма плоская штекер 6.3 мм 1-1.5 кв (РП-п 1.5-(6.3)) + колодка, REXANT - 08-0951 MEET

Клемма плоская штекер 6.3 мм 1–1.5 мм2 (РП-п 1.5-(6.3)) + колодка от Rexant - надёжное решение для быстрого и многократного подключения проводов в условиях вибраций и частых демонтажей. Артикул etm08-0951 предназначен для использования в мобильной электронике и оборудовании с подвижными соединениями.

Назначение и область применения

Клемма плоская штекер 6.3 мм 1–1.5 мм2 (РП-п 1.5-(6.3)) + колодка используется для создания разъёмных электрических соединений между проводами и устройствами. Подходит там, где требуется часто отключать и подключать цепи - например, в автомобилях, железнодорожных вагонах, авиационных системах и судовой аппаратуре. Особенно эффективна при работе с многожильными медными проводами. Колода позволяет легко закрепить клемму в распределительной коробке или на плате.

Технические характеристики

• Тип: штекер (папа)
• Номинальное сечение провода: 1–1.5 мм2
• Размер контакта: 6.3 × 0.8 мм
• Максимальный рабочий ток: 15 А
• Материал контакта: латунь
• Покрытие контакта: без покрытия
• Материал изоляции: полиэтилен (ПЭ)
• Температурный диапазон: от –55 C до +135 C
• Фиксация: замковый механизм для зацепления с гнездовым разъёмом

Совместимость и монтаж

Клемма совместима с любыми гнездовыми разъёмами стандарта 6.3 мм. Для установки необходимо использовать пресс-клещи: HT-202, HT-230 или HT-301. Обжим выполняют одновременно по жиле и изоляции - так достигается механическая прочность и герметичность соединения. Установка в колодку происходит путём вставки клеммы в соответствующее гнездо. Отдельная колодка на одну клемму упрощает сборку панелей и позволяет менять элементы без перепайки.

Безопасность и стандарты

Клемма не имеет сертификации по международным стандартам (IEC, UL), однако соответствует требованиям промышленного применения в России и странах СНГ. Температурный диапазон и материал контактов обеспечивают безопасную работу в широких условиях. Без покрытия - значит, возможна оксидация при длительном воздействии влаги, поэтому не рекомендовано использование в открытой среде без защиты.

Преимущества

• Удобство многократного подключения и отключения без повреждения провода
• Высокая механическая прочность благодаря двухступенчатому обжиму
• Стандартный размер 6.3 мм - совместимость с большинством промышленных разъёмов
• Латунный контакт обеспечивает хорошую проводимость и долговечность
• Колодка из ПЭ предотвращает случайное выпадение и даёт точную фиксацию

Ограничения применения

• Не предназначена для постоянного использования во влажной или агрессивной среде - отсутствие покрытия снижает коррозионную стойкость
• Подходит только для медных многожильных проводов сечением 1–1.5 мм2 - нельзя использовать с алюминием или более толстыми проводами
• Требуется обязательное использование специальных клещей для обжима - попытки зажать руками или обычными щипцами приведут к плохому контакту
• Не рассчитана на высокочастотные сигналы или импульсные нагрузки выше 15 А

Примеры использования

• Подключение датчиков на автобусах и спецтехнике
• Сборка электропанелей в вагонах метро
• Монтаж освещения и управления в судовых системах
• Замена проводки в бортовых компьютерах самолётов
• Обслуживание оборудования на конвейерах с частыми перемещениями

Практические советы

• Перед обжимом проверьте, чтобы провод полностью вошёл в контакт - не допускайте выступающих жил
• Выбирайте пресс-клещи HT-202/HT-230/HT-301 - другие инструменты могут деформировать контакт
• Если работаете в условиях повышенной влажности, используйте термоусадочные трубки поверх колодки для дополнительной защиты
• При сборке панели ориентируйте клемму так, чтобы нагрузка на разъём была направлена параллельно оси контакта - это продлит срок службы
• Артикул etm08-0951 и РП-п 1.5-(6.3) - один и тот же продукт. При заказе обращайте внимание на оба номера, особенно если закупаете оптом.
