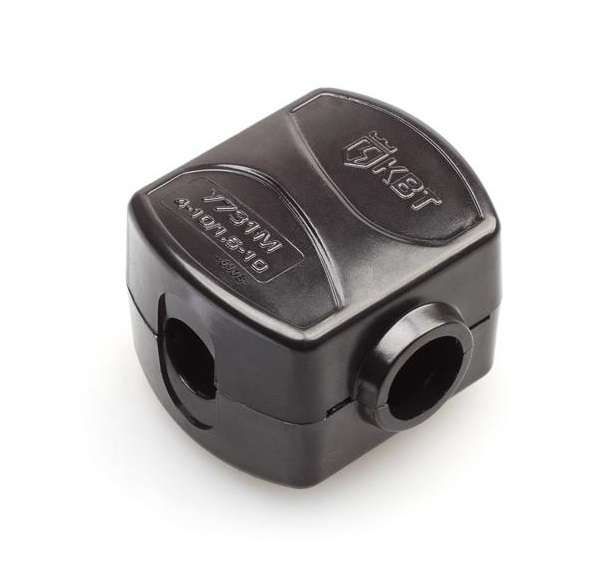

Сжим кабельный ответвительный У731М - 61640 КВТ

Сжим кабельный ответвительный У731М (4-10/1,5-10) от КВТ — это надёжное решение для создания ответвлений от основного кабеля без его перерезания. Подходит для монтажа в распределительных щитах, на опорах и внутри помещений. Упакован по 250 штук, артикул 61640.

Назначение и область применения

Сжим У731М предназначен для безопасного и быстрого ответвления одного или нескольких проводов от основной магистрали. Применяется там, где нельзя или нецелесообразно разрывать кабель: в силовых сетях до 690 В, при подключении освещения, автоматики, счётчиков, оборудования на производстве. Особенно удобен при модернизации старых линий или добавлении новых нагрузок.

Технические характеристики

• Сечение магистрального проводника: 4–10 мм²
• Сечение ответвительного проводника: 1,5–10 мм²
• Номинальное напряжение: 0,69 кВ (690 В)
• Номинальный ток: 63 А
• Количество контактов: 2 (одна входная клемма, одна выходная)
• Материал контактной части: анодированная сталь
• Материал корпуса: поликарбонат, самозатухающий (не поддерживает горение)
• Размеры корпуса: 42×41×31 мм
• Цвет: чёрный
• Тип соединения: винтовое/болтовое
• Изоляция: да, корпус обеспечивает электроизоляцию
• Способ монтажа: на кабель (без разрезания жил)

Совместимость и монтаж

Сжим У731М монтируется на уже проложенный кабель. Для установки необходимо:

1. Снять изоляцию с участка магистрали (длина — около 20–25 мм).
2. Зачистить конец ответвительного провода.
3. Вставить магистральный провод в центральное гнездо, ответвительный — в боковое.
4. Затянуть два болта до упора — сердечник с профилированными пластинами плотно захватывает жилы.

Подходит для меди и алюминия — можно соединять медь с алюминием без переходных элементов. Болты затягиваются обычным ключом. Никаких специальных инструментов не требуется.

Безопасность и стандарты

Корпус выполнен из самозатухающего поликарбоната — материал не распространяет пламя. Соответствует требованиям безопасности для работы в электрических сетях до 690 В. Произведён в соответствии с техническими условиями КВТ. Не имеет сертификата соответствия ГОСТ, но используется в проектах, где допускается применение аналогичных изделий по ТУ.

Преимущества

• Не требует разрезания магистрального кабеля — сохраняется целостность линии.
• Обеспечивает надёжный контакт даже при смешанных металлах (медь + алюминий).
• Корпус защищает от случайного прикосновения и механических повреждений.
• Легко проверяется визуально — логотип и диапазон сечений нанесены прямо на корпус.
• Высокая плотность упаковки — 250 штук в одной коробке снижают стоимость доставки и хранения.

Ограничения применения

• Не предназначена для наружной установки без защиты от влаги — корпус негерметичен.
• Не рекомендуется использовать в местах с постоянной вибрацией без дополнительной фиксации.
• Не подходит для кабелей с сечением менее 1,5 мм² или более 10 мм² — риск перегрева и плохого контакта.
• Не применяется в системах с высокой частотой включения-выключения (например, частотники) — возможен нагрев.

Примеры использования

• Подключение светильников к трассе освещения в производственном цехе.
• Добавление розетки от существующего кабеля в офисе.
• Присоединение счётчика энергии к главному вводу без демонтажа линии.
• Ответвление питания для насоса или вентилятора на воздушной ЛЭП.
• Модернизация старой проводки — замена одиночных скруток на стандартизованные соединения.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля указанному на корпусе — У731М рассчитан именно на 4–10/1,5–10.
• Затягивайте болты равномерно — перетягивание может повредить внутренние пластины.
• Для алюминиевых жил используйте антиоксидантную пасту — продлит срок службы контакта.
• Фиксируйте сжим на кабеле хомутиком или лентой, чтобы исключить перемещение при эксплуатации.
• Храните в сухом месте — хотя корпус не боится влаги, окисление контактов возможно при длительном воздействии.
• При заказе учтите, что продукция отпускается только целыми упаковками по 250 штук — артикул 61640.
