Перчатка термоусаживаемая изолирующая 3ТПИа-150/240 - 60263 КВТ

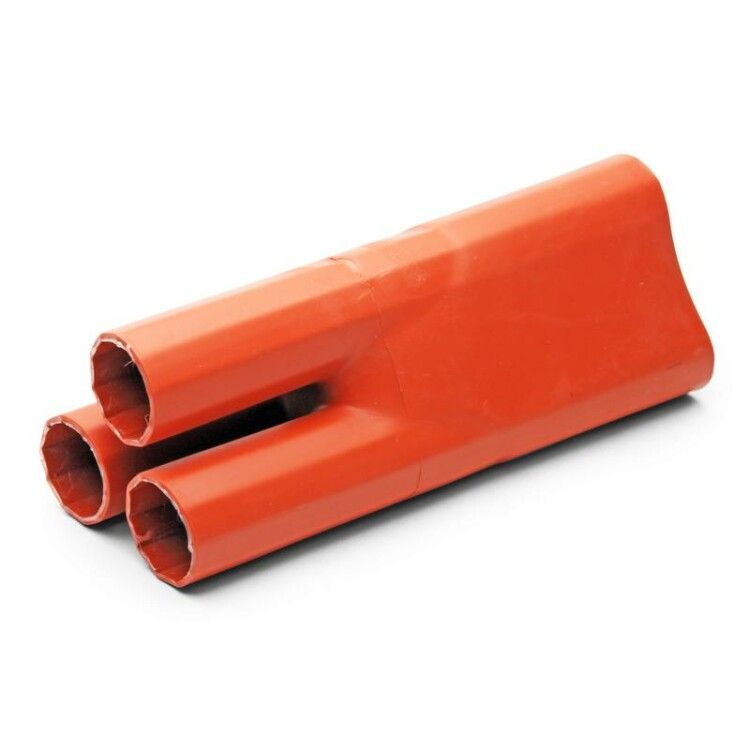

Перчатка термоусаживаемая 3ТПИ-А-150/240 от бренда КВТ предназначена для изоляции и герметизации корней разделки высоковольтных кабелей с бумажной или пластмассовой изоляцией. Применяется в сетях до 35 кВ, обеспечивает надёжную защиту от влаги и механических повреждений. Артикул 60263 соответствует модели для трёхжильных кабелей с номинальным сечением 150–240 мм2.

Назначение и область применения

Перчатка термоусаживаемая 3ТПИ-А-150/240 используется для изоляции и герметизации мест соединения и ответвлений силовых кабелей с бумажной маслопропитанной или пластмассовой изоляцией. Подходит для наружной и внутрикамерной установки. Назначение - предотвращение проникновения влаги, защиты от внешних воздействий и обеспечения электроизоляционной целостности в точках разделки кабеля. Часто применяется в распределительных устройствах, кабельных муфтах, на опорах ЛЭП и в кабельных каналах.

Технические характеристики

• Номинальное напряжение: 35 кВ
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Диаметр до усадки (тело): 68 мм
• Диаметр после усадки (тело): 35 мм
• Диаметр до усадки (пальцы): 17 мм
• Диаметр после усадки (пальцы): 38 мм
• Общая длина после усадки: 200 мм
• Материал: негорючий термопластик на основе трекингостойкой композиции полиолефина
• Рабочая температура: от –55 C до +110 C
• Цвет: оранжевый
• Способ монтажа: термоусадка (нагрев горелкой или тепловентилятором)
• Нормативный документ: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка термоусаживаемая 3ТПИ-А-150/240 совместима с кабелями сечением 150–240 мм2, имеющими три жилы. Для монтажа требуется равномерный нагрев всей поверхности перчатки с помощью газовой горелки или специального тепловентилятора. Перед установкой необходимо подготовить место разделки: зачистить, обезжирить и просушить поверхность кабеля. После нагрева материал сужается, плотно облегает кабель и формирует герметичную оболочку благодаря внутреннему слою термоплавкого клея. Усадка происходит одновременно по корпусу и пальцам - контроль осуществляется по изменению цвета материала и появлению выдавливания клея по краям.

Безопасность и стандарты

Перчатка термоусаживаемая 3ТПИ-А-150/240 изготовлена из негорючего материала и соответствует требованиям ТУ 2291-044-97284872-2011. Обеспечивает стойкость к трекингу и эрозии - важные показатели для работы под высоким напряжением. Материал устойчив к ультрафиолету, что позволяет использовать её на открытых участках. Температурный диапазон –55…+110 C гарантирует работу в суровых климатических условиях, включая зимние регионы России.

Преимущества

• Внутренний слой термоплавкого клея создаёт герметичное уплотнение без дополнительных средств - исключает проникновение влаги в зону разделки.
• Клей сохраняет эластичность при низких температурах, не растрескивается и не теряет адгезию.
• Высокая степень усадки (до 65%) обеспечивает плотное прилегание к кабелю даже при небольших допусках в диаметре.
• Оранжевый цвет обеспечивает визуальный контроль при монтаже и отличает изделие от других типов изоляции.
• Стойкость к UV-излучению и атмосферным осадкам делает возможным применение вне помещений.

Ограничения применения

• Не предназначен для использования на кабелях с сечением менее 150 мм2 или более 240 мм2 - недостаточная или избыточная усадка снижают герметичность.
• Не рекомендуется применять на кабелях с металлической оболочкой без предварительного выравнивания поверхности - риск повреждения перчатки острыми кромками.
• Запрещено использование при температуре ниже –55 C - материал становится хрупким, клей теряет эластичность.
• Не заменяет полноценную кабельную муфту - служит только для изоляции корня разделки, требует наличия основной изоляции и экранирования.

Примеры использования

• Герметизация соединений между двумя кабелями 3×185 мм2 в кабельной камере подстанции.
• Изоляция ответвления от главного кабеля 3×240 мм2 на воздушной опоре ЛЭП 35 кВ.
• Защита места перехода кабеля с бумажной изоляцией на пластиковую в распределительном щите.
• Восстановление повреждённой изоляции на конце кабеля после ремонта.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль для измерения диаметра после разделки.
• Нагревайте перчатку медленно, начиная с центра и двигаясь к краям - так избежите образования пузырей и неравномерной усадки.
• При работе в холодную погоду прогрейте перчатку до комнатной температуры перед установкой - это улучшит адгезию клея.
• После усадки проверьте наличие выступающего клея по краям пальцев - это сигнал успешной герметизации.
• Храните перчатки в сухом месте, избегая прямого солнечного света - хотя материал устойчив к УФ, длительное воздействие может снизить срок службы.
