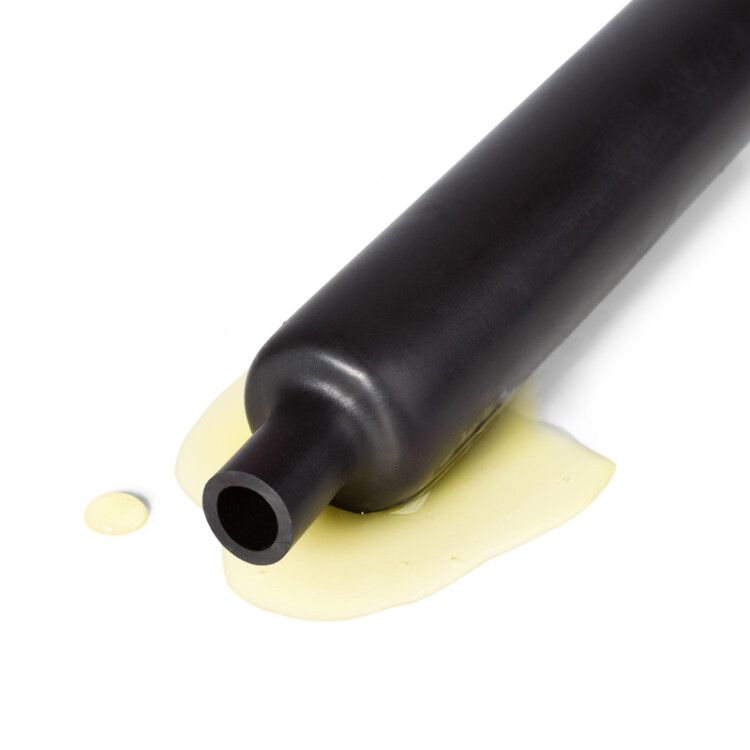

Трубка термоусаживаемая ТТ-ГСМ-9,5/4,8 | 75447 КВТ

Трубка термоусадочная ТТ-ГСМ-9,5/4,8 черная (50м) от КВТ предназначена для надежной изоляции и защиты электрических соединений в агрессивных средах. Благодаря коэффициенту усадки 2:1 и материалу на основе эластомера, она плотно обжимает провода и кабели, сохраняя прочность даже при экстремальных температурах.

Назначение и область применения

Трубка термоусадочная ТТ-ГСМ-9,5/4,8 черная (50м) используется для изоляции и защиты от коррозии мест соединений проводов, кабелей, жгутов и трубопроводов. Особенно эффективна там, где есть риск контакта с нефтепродуктами, химикатами или перепадами температур. Подходит для применения в автомобильной, нефтегазовой и химической промышленности, а также в условиях открытого воздуха.

Технические характеристики

• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 9,5 мм
• Диаметр после усадки: 4,8 мм
• Толщина стенки после усадки: 1 мм
• Материал: эластомер - гибкий, долговечный полимер
• Рабочий температурный диапазон: от –75 C до +150 C
• Номинальное напряжение: 0,69 кВ - допустимо для низковольтных цепей
• Цвет: черный - устойчив к УФ-излучению
• Исполнение: тонкостенная - минимальный объем при максимальной защите
• Форма поставки: рулон 50 метров
• Нормативный документ: ТУ 2247-011-79523310-2006

Совместимость и монтаж

Трубка термоусадочная ТТ-ГСМ-9,5/4,8 черная (50м) совместима с любыми проводами и кабелями, чей диаметр до усадки не превышает 9,5 мм. После нагрева плотно облегает поверхность, образуя герметичную изоляцию без зазоров.

Для монтажа используйте:

• Высокотемпературные фены серии ТТ
• Пропановые горелки ПГ
• Портативные бутановые горелки «КВТ»

Не применяйте открытый пламя напрямую - равномерный прогрев предотвращает деформацию. Нагревайте медленно, начиная с одного конца, чтобы избежать образования пузырей или трещин.

Безопасность и стандарты

Трубка термоусадочная ТТ-ГСМ-9,5/4,8 черная (50м) соответствует ТУ 2247-011-79523310-2006. Не содержит токсичных веществ, безопасна при эксплуатации в закрытых и открытых помещениях. Электроизоляция рассчитана на рабочее напряжение до 0,69 кВ - не предназначена для высоковольтных сетей выше этого значения.

Преимущества

• Высокая устойчивость к нефтепродуктам - бензину, маслам, дизтопливу, керосину
• Сохраняет эластичность при минусовых температурах до –75 C
• Стойкая к УФ-излучению и атмосферным осадкам - подходит для наружного монтажа
• Механическая прочность и износостойкость - выдерживает вибрации и трение
• Отсутствие клеевого слоя - позволяет легко снимать трубку при обслуживании
• Тонкостенная конструкция - экономит место в жгутах и корпусах

Ограничения применения

• Не предназначен для работы при напряжении свыше 0,69 кВ - не заменяет высоковольтную изоляцию
• Не рекомендуется использовать в условиях постоянного прямого контакта с открытым пламенем
• При температурах ниже –75 C возможна потеря эластичности - проверьте условия эксплуатации
• Не следует применять для изоляции проводов с диаметром более 9,5 мм - не будет плотного прилегания

Примеры использования

• Изоляция соединений в проводке автомобилей и спецтехники
• Защита кабелей на насосных станциях и нефтепроводах
• Обмотка жгутов в летательных аппаратах и железнодорожных системах
• Антикоррозионная защита металлических трубопроводов в химических цехах
• Закрытие точек подключения в распределительных щитах на открытом воздухе

Практические советы

• Перед монтажом убедитесь, что поверхность провода сухая и свободна от грязи - это повышает адгезию
• Выбирайте длину трубки с запасом: усадка происходит не только по диаметру, но и немного по длине
• При использовании нескольких трубок на одном участке - располагайте их с нахлёстом 10–15 мм для герметичности
• Храните в сухом месте при комнатной температуре - избегайте длительного воздействия прямого солнечного света
• При необходимости демонтажа - осторожно разрезайте трубку ножницами; благодаря отсутствию клея, её можно удалить без повреждения провода
