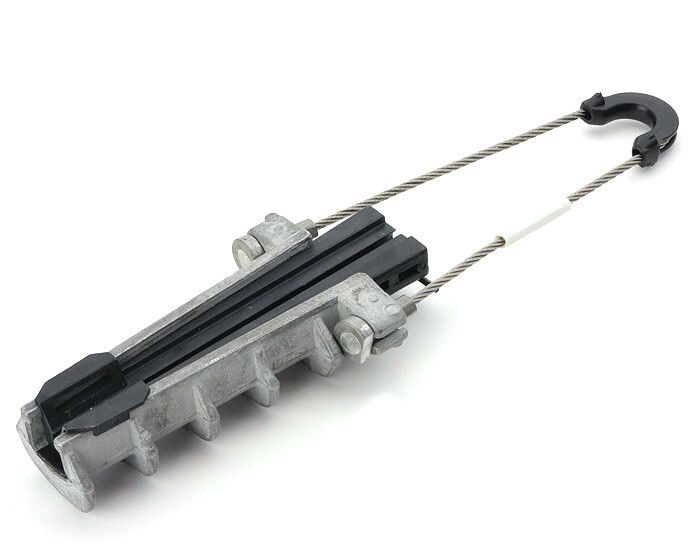

Зажим анкерный ЗАН-1500 (PA 1500) исп.1 | 58127 КВТ

Зажим анкерный ЗАН-1500 (PA 1500, РА 1500) исполнение 1 КВТ предназначен для надежного крепления СИП с изолированной нейтральной жилой на воздушных линиях электропередачи. Благодаря компактной конструкции и отсутствию необходимости в инструменте, этот зажим удобен как для монтажа, так и для обслуживания. Производитель - КВТ.

Назначение и область применения

Зажим анкерный ЗАН-1500 (PA 1500, РА 1500) исполнение 1 КВТ используется для фиксации самонесущего изолированного провода (СИП) с изолированной нейтралью на опорах воздушных линий напряжением до 1 кВ. Применяется при креплении к кронштейнам, крюкам и другим элементам крепления. Подходит для установки на столбах ЛЭП, фасадах зданий, в условиях открытых территорий с перепадами температур и повышенной влажностью.

Технические характеристики

• Тип: анкерный зажим с изолированным седлом
• Сечение кабеля: 50–70 мм2
• Максимальная растягивающая нагрузка: 5000 Н
• Количество кабелей: один (для одной нейтральной жилы СИП)
• Материал корпуса: алюминиевый сплав, устойчивый к коррозии
• Материал клиньев: полимер, стойкий к УФ-излучению и погоде
• Тросик: из нержавеющей стали, с изолированным погодостойким седлом
• Цвет: серый
• Вес: 0,32 кг

Совместимость и монтаж

Зажим анкерный ЗАН-1500 (PA 1500, РА 1500) исполнение 1 КВТ совместим со всеми типами СИП, имеющими изолированную нейтральную жилу. Монтаж выполняется без инструментов: достаточно вставить провод в седло и защелкнуть корпус. Полимерные клинья автоматически регулируют усилие зажима, предотвращая повреждение изоляции. Гибкий тросик позволяет устанавливать до трёх зажимов на одном кронштейне - это особенно удобно при групповой фиксации нескольких СИП.

Безопасность и стандарты

Конструкция соответствует требованиям к безопасности при работе с высоковольтными линиями. Отсутствие острых кромок и металлических частей, контактирующих с изоляцией, снижает риск пробоя. Использование коррозионностойкого алюминия и UV-стабилизированного пластика обеспечивает долгую службу даже в агрессивных средах. Сертифицирован для эксплуатации в соответствии с нормами ПУЭ и ГОСТ Р 54902.

Преимущества

• Не требует специального инструмента - монтаж вручную
• Автоматическая регулировка силы зажима - исключает пережим и повреждение изоляции
• Гибкий тросик с изолированным седлом - позволяет компактно размещать несколько зажимов на одном кронштейне
• Нет выпадающих деталей - безопаснее при хранении и транспортировке
• Высокая прочность - выдерживает нагрузку до 5000 Н
• Стойкость к внешним воздействиям - работает при минус 50 C и +60 C, в условиях влажности и солнечного света

Ограничения применения

Зажим анкерный ЗАН-1500 (PA 1500, РА 1500) исполнение 1 КВТ не предназначен для крепления неизолированных проводов или многожильных кабелей без изолированной нейтрали. Не следует использовать для механической фиксации фазных жил - он рассчитан только на нейтральную. Также не рекомендовано применение в местах постоянного контакта с маслами, растворителями или агрессивными химическими веществами.

Примеры использования

• Крепление СИП-4 на деревянных опорах городских ЛЭП
• Подвеска нейтральной жилы на боковых кронштейнах железобетонных столбов
• Фиксация провода при вводе в дом через стену с использованием одновременно двух-трёх зажимов
• Работы на участках с высокой влажностью - побережье, болотистые районы

Практические советы

• Перед монтажом проверьте соответствие сечения СИП - 50–70 мм2. Для меньших или больших значений используйте другие модели.
• При установке нескольких зажимов на одном кронштейне соблюдайте равномерное расстояние между ними - не менее 10 см, чтобы избежать перегрева и механического взаимодействия.
• Не затягивайте зажим насильно - он сам регулирует усилие. Перекос или принудительное закрывание может повредить внутренние клинья.
• При замене старого зажима - осмотрите состояние тросика. Если есть следы коррозии или деформации - замените весь комплект.
• Храните в сухом месте, избегая длительного прямого солнечного света - хотя материал устойчив к УФ, продление срока службы достигается бережным обращением.
