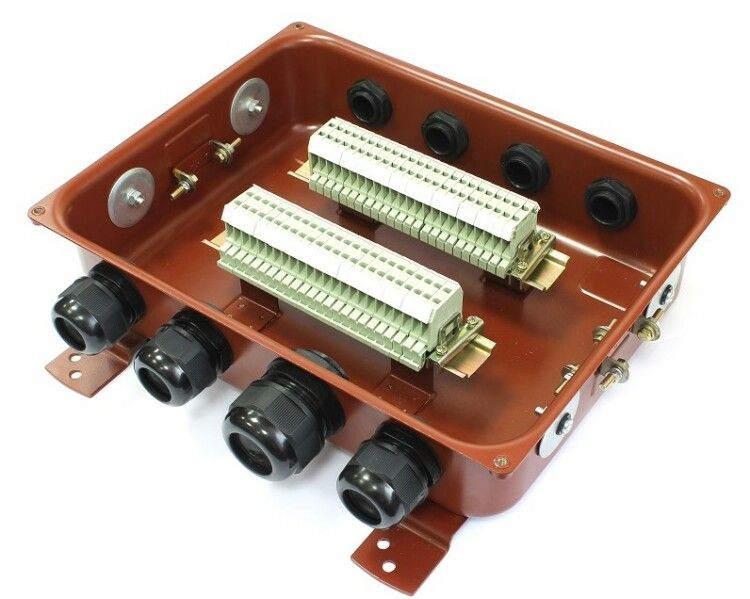

Коробка с зажимами наборными КЗНС-48 У2 IP54 пластиковый ввод - это распределительная коробка с 48 клеммами для надёжного соединения и разветвления силовых и контрольных кабелей в условиях повышенной влажности, пыли и перепадов температур. Произведена заводом ЗЭТАРУС, артикул zeta30358, подходит для открытой установки на стену или в щитовые помещения.

Назначение и область применения

Коробка КЗНС-48 У2 IP54 используется для коммутации и распределения электрических сигналов между кабелями с медными или алюминиевыми жилами. Применяется в системах управления, автоматизации, на производстве - например, для подключения датчиков, исполнительных механизмов, станков, конвейеров, а также в системах КИПиА. Подходит для внутренней и наружной установки благодаря защищённому корпусу.

Технические характеристики

• Количество клемм: 48
• Максимальное сечение провода: до 4 мм2
• Номинальное напряжение изоляции: 660 В
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Материал корпуса: оцинкованная сталь
• Цвет: красный
• Температурный диапазон: от –40 C до +60 C
• Толщина пластины для монтажа: 2 мм
• Крышка: есть, фиксируется винтами
• Тип крепления крышки: винтовое
• Состав материала: без галогенов - безопасна при возгорании
• Тип ввода: кабельный, с возможностью установки пластикового ввода
• Способ монтажа: открытый - на стену, раму, щит

Совместимость и монтаж

Коробка КЗНС-48 У2 IP54 крепится к плоской поверхности через ушки на корпусе с помощью болтов, саморезов или сварки. Для монтажа требуется толщина основания не менее 2 мм. Ввод кабеля осуществляется через запрессованную бобышку - можно использовать пластиковый ввод, входящий в комплект. Клеммы уже установлены внутри - их не нужно собирать. Крышка плотно закрывается и герметично фиксируется винтами, обеспечивая сохранение класса IP54 даже после многократного открывания.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для работы в сетях до 660 В. Материал корпуса - оцинкованная сталь - устойчив к коррозии. Отсутствие галогенов в составе снижает выделение токсичных веществ при нагреве или возгорании. Степень защиты IP54 позволяет применять устройство в помещениях с высокой влажностью, на улице под навесом, в цехах с пылевыми выбросами.

Преимущества

• Высокая плотность клемм - 48 точек соединения в одном корпусе, экономия места
• Невыпадающие винты крышки - исключают потерю крепежа при обслуживании
• Жёсткий уплотнитель - гарантирует сохранение IP54 после десятков циклов открытия/закрытия
• Легко заменить повреждённый участок - клеммы наборные, доступны для ремонта
• Универсальный тип ввода - совместим с пластиковыми и металлическими кабельными вводами

Ограничения применения

• Не предназначен для монтажа в взрывоопасных зонах - отсутствует взрывозащита
• Максимальное сечение кабеля - 4 мм2; нельзя подключать более мощные провода
• Не рассчитана на скрытую установку - требует свободного доступа для обслуживания
• Корпус из стали весит больше, чем аналоги из пластика - сложнее транспортировать и монтировать в труднодоступных местах

Примеры использования

• Распределительная коробка на линии управления конвейера - соединяет 48 датчиков и исполнительных элементов
• Щитовая в цеху с высокой запылённостью - защищает соединения от пыли и влаги
• Контрольный пункт на теплотрассе - разветвление сигнальных кабелей КИПиА
• Подключение групп освещения в холодном помещении - работает при –40 C

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под выбранный ввод (пластиковый ввод в комплекте)
• Не затягивайте винты крышки слишком сильно - это может повредить уплотнитель и снизить степень защиты
• При использовании в условиях частых вибраций дополнительно зафиксируйте коробку антивибрационными прокладками
• Коробка КЗНС-48 и КЗНС-32 имеют одинаковый корпус - если вам нужны меньше клемм, можно купить меньший вариант, сохранив место в щите
• При необходимости замены клемм - используйте оригинальные запчасти от ЗЭТАРУС, чтобы сохранить соответствие IP54
