Лампа AD-16DS(LED)матрица d16мм красный 230В АС | SQ0702-0071 TDM

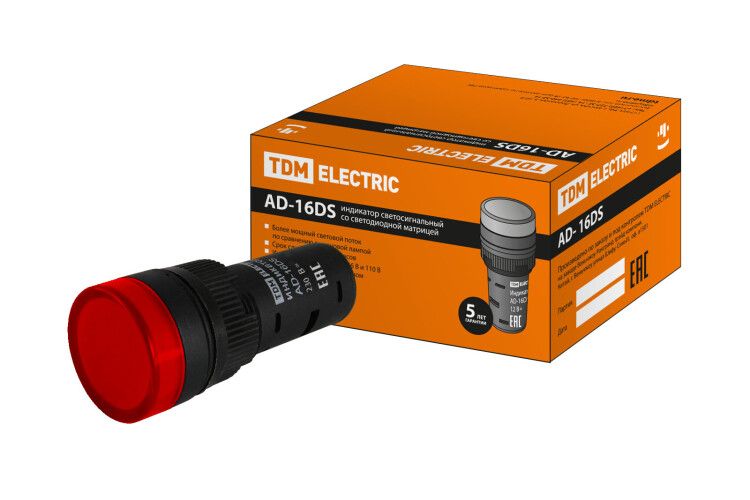

Лампа TDM ELECTRIC sq0702-0071 - светодиодный индикатор с красной линзой и диаметром 16 мм, предназначенный для установки в электрощитах и промышленном оборудовании. Работает от сети 230 В переменного тока, имеет встроенный источник света и фиксируется через винтовые зажимы.

Назначение и область применения

Лампа TDM ELECTRIC sq0702-0071 используется для визуальной сигнализации состояния оборудования. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется четкий индикационный сигнал. Красный цвет линзы применяют для обозначения аварийных ситуаций, включённого питания или опасных режимов работы.

Технические характеристики

• Тип лампы: светодиод (LED) - энергоэффективный, долговечный источник света
• Рабочее напряжение: 220–230 В переменного тока (AC)
• Диаметр отверстия для установки: 16 мм
• Глубина отверстия: 6 мм
• Степень защиты IP40: защищена от твёрдых частиц крупнее 1 мм, но не от воды
• Степень защиты NEMA 1: защита от случайного прикосновения и попадания пыли внутри помещений
• Цвет линзы: красный
• Цвет переднего кольца: чёрный, пластиковое
• Тип подключения: винтовые зажимы для проводов
• Количество индикаторов: один
• Лампа в комплекте: да, замена не требуется

Совместимость и монтаж

Лампа TDM ELECTRIC sq0702-0071 устанавливается в подготовленное отверстие диаметром 16 мм. Для фиксации используется переднее пластиковое кольцо, которое затягивается с тыльной стороны корпуса. Подключение осуществляется через два винтовых зажима - к ним подсоединяются провода 0,5–2,5 мм2. Установка возможна на металлические или пластиковые панели толщиной до 6 мм. Перед монтажом проверьте соответствие глубины отверстия - она должна быть не менее 6 мм.

Безопасность и стандарты

Устройство соответствует требованиям IP40 и NEMA 1, что делает его безопасным для использования в закрытых помещениях с нормальными условиями эксплуатации. Не предназначен для установки во влажных средах, на улице или в местах с риском брызг и воздействия жидкостей. Напряжение 230 В требует соблюдения правил электробезопасности при работе под напряжением.

Преимущества

• Светодиод обеспечивает яркий, равномерный свет и срок службы до 50 000 часов
• Не требует замены лампы - источник света встроен и не подлежит обслуживанию
• Фиксация с помощью переднего кольца упрощает установку и демонтаж
• Красная линза хорошо заметна даже при ярком освещении
• Пластиковое кольцо снижает риск короткого замыкания при контакте с металлом

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на открытом воздухе или там, где есть контакт с водой - степень защиты IP40 недостаточна
• Не подходит для взрывоопасных зон или помещений с высокими уровнями пыли
• Напряжение 230 В исключает применение в системах постоянного тока или с другим напряжением
• Запрещено механическое воздействие на линзу - она не рассчитана на удары или давление

Примеры использования

• Индикация включения силового автомата в щите управления
• Сигнал «работа» на панели насосной станции
• Обозначение аварии на конвейере - красный индикатор горит при остановке
• Состояние нагревательного элемента в термокамере
• Индикация наличия напряжения в распределительном шкафу

Практические советы

• Перед установкой убедитесь, что отверстие точно 16 мм - меньшее отверстие не позволит вставить лампу, большее - вызовет люфт
• При подключении используйте изолированные провода с надёжной зачисткой жил - плохой контакт приведёт к мерцанию или отказу
• Не перетягивайте винты зажимов - это повредит внутреннюю часть лампы
• Если вы планируете использовать несколько индикаторов одного типа, выбирайте лампы одной партии - цветовая температура может немного отличаться между сериями
• Эта модель не предусматривает замену линзы - если нужен другой цвет, придётся менять всю лампу TDM ELECTRIC sq0702-0071
