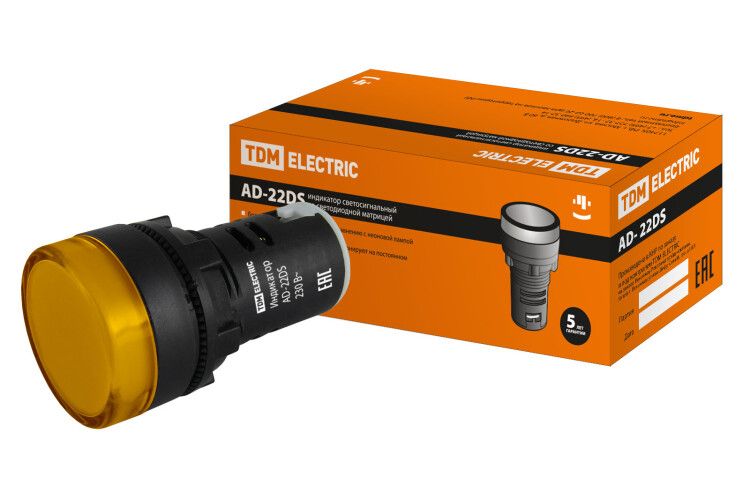

Лампа AD-22DS(LED)матрица d22мм желтый 230В | SQ0702-0003 TDM

Лампа AD-22DS(LED) от TDM ELECTRIC - это светодиодный индикатор с плоской жёлтой линзой и винтовым подключением, предназначен для установки в электрощиты и промышленное оборудование. Артикул sq0702-0003 обеспечивает долгую работу и простую замену в условиях высоких требований к надёжности.

Назначение и область применения

Лампа AD-22DS(LED) используется как световой индикатор для визуального отображения состояния электрических цепей: включения, работы или аварии. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других устройствах промышленного электроснабжения. Жёлтый цвет сигнала применяется для предупредительных сигналов, например, «готово», «ожидание» или «пониженное напряжение».

Технические характеристики

• Тип : светодиодная матрица (не неоновая лампа)
• Рабочее напряжение: 220–230 В переменного тока (AC)
• Диаметр отверстия для монтажа: 22 мм
• Глубина посадки: 6 мм
• Цвет линзы: жёлтый, плоский тип
• Цвет переднего кольца: чёрный, из пластика
• Степень защиты IP40: защита от твёрдых частиц крупнее 1 мм, брызги воды не допускаются
• Степень защиты NEMA 1: внутренняя защита от доступа к опасным частям, не рассчитана на внешние воздействия
• Срок службы: до 6000 часов
• Подключение: винтовые зажимы с тарельчатыми шайбами для надёжной фиксации проводов
• Количество индикаторов: один
• Комплектация: лампа уже установлена, замена возможна

Совместимость и монтаж

AD-22DS(LED) устанавливается в подготовленное круглое отверстие диаметром 22 мм. Переднее кольцо фиксируется на поверхности панели, а сам корпус запрессовывается внутрь. Для подключения используются два винтовых зажима - подходящие провода должны иметь сечение до 2,5 мм2. Благодаря быстросъёмной головке можно менять линзу или заменить источник света без демонтажа всего индикатора. Монтаж совместим с большинством стандартных панелей и щитов, где предусмотрено отверстие 22 мм.

Безопасность и стандарты

Защита IP40 гарантирует безопасность от попадания инструментов и крупной пыли, но не защищает от влаги - применение возможно только внутри закрытых щитов. Соответствие NEMA 1 указывает на базовый уровень механической защиты, что соответствует требованиям для помещений класса IEC 60947-5-1. Напряжение 230 В AC исключает использование в цепях постоянного тока или с другими значениями напряжения (например, 12/24 В), даже если другие версии этой модели существуют - данная модель работает только на 220–230 В.

Преимущества

• Светодиодная матрица даёт ярче и равномернее освещение по сравнению с неоновыми лампами
• Замена лампы возможна без снятия индикатора с панели - достаточно вынуть и вставить новую матрицу
• Фиксация через переднее кольцо снижает риск повреждения при затяжке
• Пластиковое кольцо не проводит ток, исключает короткое замыкание при случайном контакте
• Долгий срок службы (до 6000 часов) снижает потребность в обслуживании

Ограничения применения

• Не влажной среде, на улице или в местах с брызгами воды - IP40 недостаточно
• Не поддерживает напряжения ниже 220 В; нельзя использовать вместо 12/24/110 В модификаций
• Не рекомендовано для взрывоопасных зон - отсутствует сертификация Ex
• Пластиковое кольцо чувствительно к химическим растворителям и агрессивным чистящим средствам
• Не имеет функции переключения - служит только для индикации, не управляет нагрузкой

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал готовности к работе на станке ЧПУ
• Обозначение активного режима в панели управления HVAC
• Предупреждающий индикатор перегрузки в силовом щите
• Состояние питания в контроллере технологической линии

Практические советы

• Перед установкой проверьте глубину отверстия - 6 мм должно полностью вместить корпус, чтобы переднее кольцо плотно легло на поверхность
• При подключении используйте гибкие многожильные провода - они лучше воспринимают вибрацию в промышленной среде
• Не затягивайте винты слишком сильно - есть риск повреждения пластикового корпуса или контактных площадок
• Если требуется другой цвет индикации - выбирайте другую модель AD-22DS(LED); меняйте только лампу, а не линзу
• Артикул sq0702-0003 - это именно 230 В версия; не путайте её с аналогичными изделиями на 12/24 В, хотя внешне они почти идентичны
