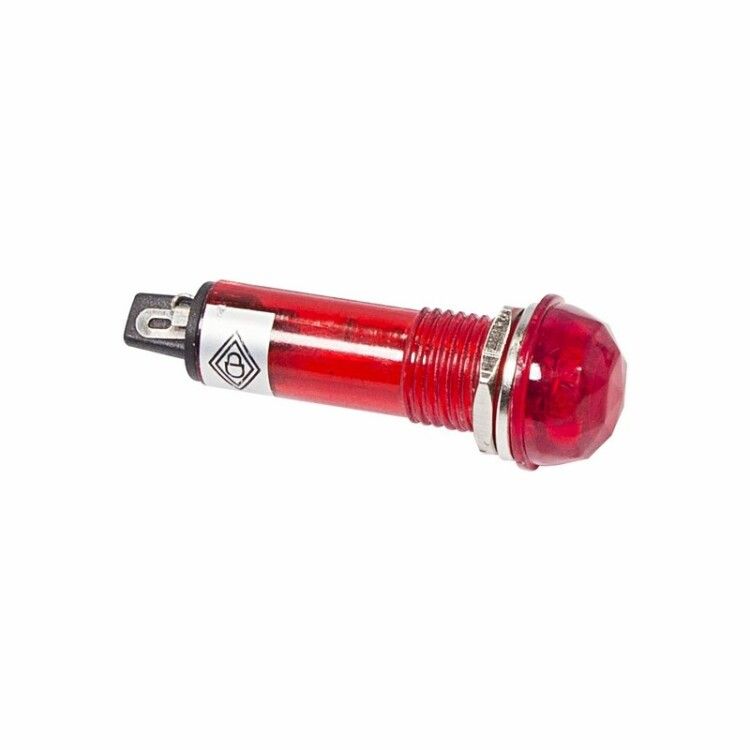

Индикатор граненый d10.2 220В красн. (RWE-205) Rexant 36-4730 MEET

Индикатор граненый диаметр 10.2 мм 220 Вольт красный от Rexant (арт. etm36-4730) - это одиночный светодиодный индикатор для визуального отображения наличия напряжения 220 В переменного тока. Устройство предназначено для установки на панели управления оборудования и отличается надежным монтажом без винтов, высокой видимостью сигнала и степенью защиты IP55.

Назначение и область применения

Индикатор граненый диаметр 10.2 мм 220 Вольт красный используется для визуальной индикации включенного состояния электрической цепи с напряжением 220 В AC. Применяется на лицевых панелях электрощитов, промышленного оборудования, систем автоматизации, блоков питания, контрольно-измерительных приборов и устройств энергоснабжения. Красный цвет сигнализирует о работе или наличии напряжения - идеально подходит для предупредительных сигналов.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Тип : светодиод (LED)
• Цвет индикации: красный
• Габариты: диаметр 10,2 мм, толщина 0 мм (монтажная глубина определяется корпусом)
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Температурный режим работы: от –20 C до +50 C
• Максимальная влажность: до 85 %, без образования конденсата
• Тип подключения: плоский штекерный разъем (для пайки)
• Способ монтажа: через отверстие в панели с фиксацией гайкой
• Количество индикаторов: один
• Линза: плоская, граненая форма
• Переднее кольцо: хромированное, есть
• Комплектация: готов к использованию - со встроенной LED-лампой

Совместимость и монтаж

Индикатор граненый диаметр 10.2 мм 220 Вольт красный монтируется в отверстие диаметром 10,2 мм в металлической или пластиковой панели толщиной от 0,5 до 4 мм. Для фиксации применяется стандартная гайка, которая затягивается с тыльной стороны - винты и клеевые составы не требуются. Подключение происходит путём пайки проводов к плоскому штекерному разъёму. Обязательно соблюдайте полярность при подключении - хотя светодиод работает на переменном токе, внутренняя схема содержит выпрямитель, и неверное подсоединение снижает срок службы.

Безопасность и стандарты

Изготовление соответствует требованиям безопасности для промышленного освещения и индикации. Степень защиты IP55 обеспечивает работу в условиях повышенной запылённости и возможного воздействия брызг воды - что делает индикатор подходящим для цехов, лабораторий и открытых щитовых. Температурный диапазон (-20…+50 C) исключает применение в экстремальных холодных или жарких средах, таких как внешние установки зимой или рядом с печными агрегатами.

Преимущества

• Высокая яркость благодаря встроеному рефлектору внутри головки - хорошо заметен даже при ярком освещении
• Граненая линза рассеивает свет равномерно, минимизируя слепящие эффекты
• Отсутствие винтов ускоряет замену и обслуживание
• Хромированное кольцо повышает эргономичность и визуальную выразительность панели
• Срок службы LED-элемента значительно выше, чем у ламп накаливания

Ограничения применения

• Не постоянного тока (DC) - только для 220 В AC
• Запрещена работа при температуре ниже –20 C и выше +50 C
• Не рекомендовано погружение в жидкости - IP55 не гарантирует герметичность при длительном контакте с водой
• Не допускается механическое давление на линзу - она не предназначена для кнопочных функций
• Подходящая толщина панели: максимум 4 мм; более толстые поверхности потребуют доработки

Примеры использования

• Индикация включения сети в распределительном щите
• Сигнал “работает” на пульте управления насосной станцией
• Обозначение активного канала в контроллере автономного освещения
• Индикация перегрузки на панели частотного преобразователя
• Система “питание включено” на тестовом стенде для ремонта БП

Практические советы

• При монтаже используйте гайку с правильным шагом резьбы - совпадает с типовым размером M10×0,75
• Проверьте толщину панели перед сверлением - отклонение больше 4 мм усложнит фиксацию
• При пайке не нагревайте выводы дольше 3–5 секунд - перегрев может повредить LED-матрицу
• Для группового монтажа нескольких индикаторов сохраняйте минимальный интервал между отверстиями - не менее 20 мм, чтобы избежать теплового влияния друг на друга
• Этот индикатор Rexant (art. etm36-4730) можно использовать как замену аналогам с такими же габаритами - проверьте соответствие типа подключения и напряжения
