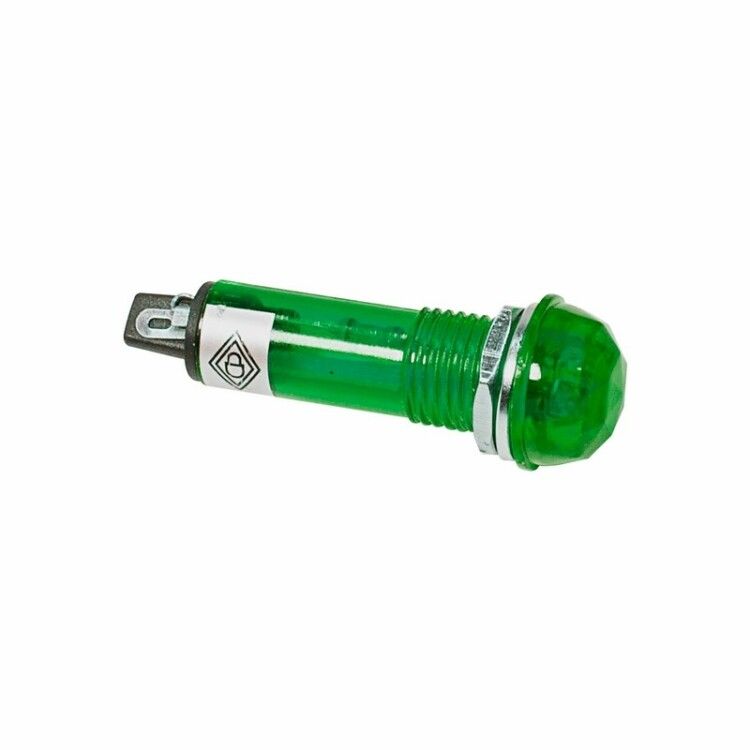

Индикатор граненый d10.2 220В зел. (RWE-205) Rexant 36-4731 MEET

Индикатор граненый диаметр 10.2 мм 220 Вольт зеленый от Rexant (арт. 36-4731) - это компактный светодиодный индикатор для визуального отображения состояния цепей переменного тока 220 В. Устанавливается на панели управления оборудования, где требуется надежная и заметная индикация.

Назначение и область применения

Индикатор граненый диаметр 10.2 мм 220 Вольт зеленый используется для сигнализации включения/работы электрических устройств. Применяется в электрощитах, пультах управления, промышленных станках, блоках питания, измерительных приборах и другом оборудовании, где нужна четкая визуальная индикация. Цвет зеленый соответствует стандартному обозначению “готово” или “рабочий режим”. Подходит для установки на фронтальные панели с толщиной от 0,5 до 4 мм.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Тип лампы: светодиод (LED)
• Цвет индикации: зеленый
• Форма линзы: круглая
• Габариты: 10,2 × 10,2 × 0 мм (диаметр корпуса, толщина равна нулю - монтируется в отверстие)
• Степень защиты: IP30 - защита от доступа пальцами и крупными предметами, пыль не предотвращена
• Рабочая температура: от –20 C до +50 C
• Максимальная влажность: до 85 %, без конденсата
• Подключение: плоский штекерный разъем (для пайки)
• Способ монтажа: пайка выводов на плату или провода
• Количество индикаторов: один
• Комплектация: с установленной LED-лампой
• Наличие переднего кольца: да, хромированное

Совместимость и монтаж

Индикатор граненый диаметр 10.2 мм 220 Вольт зеленый монтируется в круглое отверстие диаметром 10,2 мм. Для фиксации используется резьбовая гайка, которая затягивается с тыльной стороны панели. Пайка выполняется к двум плоским контактным выводам - они не имеют полярности, так как питание переменное. Крепление подходит для металлических, пластиковых и композитных панелей толщиной 0,5–4 мм. Переднее хромированное кольцо обеспечивает герметичную посадку и эстетичный вид. Не требует дополнительных крепежных элементов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP30 допускает использование внутри закрытых щитов и панелей, где исключено попадание воды, брызг или пыли. Не предназначено для открытых условий, влажных помещений или наружной установки. Работает в рамках нормальных климатических условий согласно ГОСТ 15150.

Преимущества

• Высокая яркость индикации благодаря внутреннему отражателю - хорошо виден даже при ярком освещении
• Энергоэффективность: светодиод потребляет мало мощности, не нагревается
• Быстрая установка: не нужны винты, достаточно просверлить отверстие и затянуть гайку
• Долгий срок службы: LED-элемент служит десятки тысяч часов
• Четкая визуализация: зеленый цвет легко воспринимается глазом, соответствует международным стандартам сигналов

Ограничения применения

• Не подходит для установки во влажных средах, на улице или в помещениях с высокой запыленностью - IP30 не обеспечивает защиту от пыли и влаги
• Требуется пайка; не совместим с быстросъемными разъемами типа Quick Connect
• Не рассчитан на напряжение выше 220 В - перегрузка вызывает выход из строя
• Не рекомендован для работы при температуре ниже –20 C или выше +50 C
• Пайка должна выполняться с соблюдением теплового режима - длительный нагрев выводов (>3 сек) повредит LED

Примеры использования

• Индикация включения станка на пульте управления
• Сигнал “питание есть” в распределительном щите
• Обозначение готовности системы в блоке питания
• Индикация работоспособности контроллера в автоматизации
• Система “зеленый = работает” в медицинских или лабораторных устройствах

Практические советы

• При монтаже проверьте точный диаметр отверстия - он должен быть 10,2 мм. Больше - индикатор будет болтаться, меньше - не войдет
• При пайке используйте жало с температурой не более 260 C и время воздействия не более 2–3 секунд
• Для долговечности избегайте механических ударов по линзе - она пластиковая, хотя и прочная
• Если вы заменяете старый индикатор, убедитесь, что новый имеет такой же тип подключения - плоские штекеры
• Для групповой установки нескольких индикаторов граненый диаметр 10.2 мм 220 Вольт зеленый от Rexant можно комбинировать с красными и желтыми аналогами - это улучшает визуальное управление
