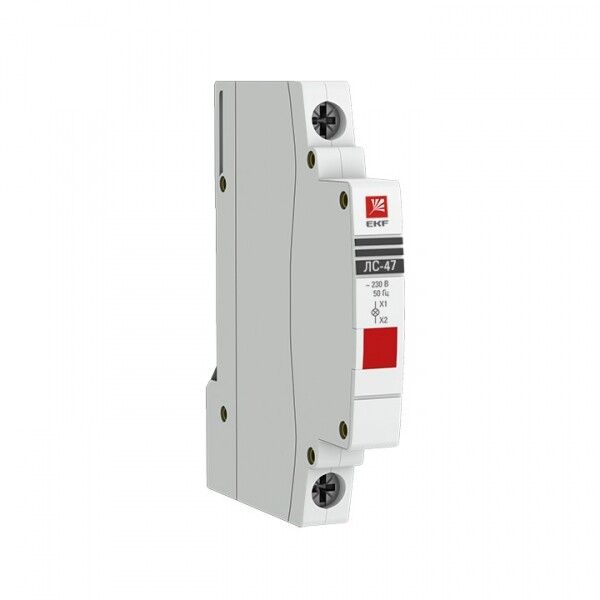

Лампа сигнальная ЛС-47 (красная) EKF PROxima | mdla-47-r-pro

Лампа сигнальная ЛС-47 красная от EKF (артикул mdla-47-r-pro) - компактное светодиодное устройство для визуальной индикации состояния оборудования, устанавливаемое на DIN-рейку в распределительных щитах. Продукт серии PROxima сочетает надежность, энергоэффективность и совместимость с современной модульной автоматикой.

Назначение и область применения

Лампа сигнальная ЛС-47 красная используется для визуального оповещения о работе, аварии или активном состоянии оборудования. Подходит для установки в силовые и управления щитах на объектах промышленного, коммерческого и инфраструктурного назначения. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и других устройствах, где требуется четкая сигналка.

Технические характеристики

• Цвет свечения: красный
• Тип лампы: светодиодная (LED) - низкий расход энергии, долгий срок службы
• Номинальное напряжение: 230 В переменного тока
• Максимальная мощность: 0,35 Вт - минимальное потребление электроэнергии
• Способ монтажа: на DIN-рейку шириной 35 мм
• Модульная ширина: 0,5 модуля (9 мм)
• Глубина монтажа: 44,5 мм - требует минимум свободного пространства внутри щита
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Лампа ЛС-47 красная (mdla-47-r-pro) совместима исключительно с модульным оборудованием серии PROxima. Она не подходит для установки рядом с автоматическими выключателями ВА 47-125 или выключателями нагрузки ВН-125. Монтаж осуществляется на стандартную DIN-рейку 35 мм: устройство фиксируется защелкой - достаточно вставить и слегка надавить до характерного щелчка. Для замены не требуется демонтаж соседних элементов - доступен быстрый сервисный доступ.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) - международному стандарту для аппаратов управления и контроля. Корпус выполнен из самозатухающего пластика, не поддерживающего горение, что повышает безопасность при перегрузках. IP20 обеспечивает защиту от случайного контакта с токоведущими деталями, но не предназначен для установки во влажных, запыленных или открытых зонах.

Преимущества

• Светодиодная технология вместо неоновых ламп - меньше тепла, выше надежность, срок службы до 100 000 часов
• Уменьшенная глубина (44,5 мм) и малая ширина (0,5 модуля) - экономят место в плотно укомплектованных щитах
• Шесть заклепок на корпусе обеспечивают повышенную механическую жесткость и устойчивость к вибрациям
• Литая лицевая панель - прочнее, эстетичнее и легче в очистке
• Унифицированная конструкция со всей серией PROxima - упрощает сборку, обслуживание и замену

Ограничения применения

• Не применяется в условиях высокой влажности, пыли или на улице - степень защиты IP20 не позволяет использовать в открытом исполнении
• Несовместима с оборудованием вне серии PROxima - нельзя устанавливать рядом с ВА 47-125, ВН-125 и другими сериями
• Работает только от сети 230 В переменного тока - не поддерживает постоянный ток или другие напряжения
• Не рекомендуется для сред с температурой ниже −25C или выше +40C - климатическое исполнение УХЛ3 имеет ограниченный рабочий диапазон

Примеры использования

• Индикация аварийного состояния на станке с ЧПУ
• Сигнал “включен” на панели управления насосной станцией
• Обозначение активного режима в распределительном щите промышленного цеха
• Визуальное оповещение о наличии напряжения в цепях автоматики

Практические советы

• При проектировании щита учтите глубину монтажа - 44,5 мм - чтобы не возникло пересечения с другими модулями
• Для удобства обслуживания располагайте лампу на видном месте, желательно на уровне глаз оператора
• Замена лампы не требуется - LED-элемент рассчитан на весь срок службы устройства; при выходе из строя меняйте всю лампу целиком
• Проверьте соответствие напряжения питания - подключение к другому напряжению (например, 12/24 В) вызовет отказ или повреждение
• Используйте только с модульными устройствами PROxima - совмещение с продукцией других серий нарушает гарантию и безопасность
