Сигнальная лампа ЛС-47М (красная) (матрица) | MLS20-230-K04 IEK

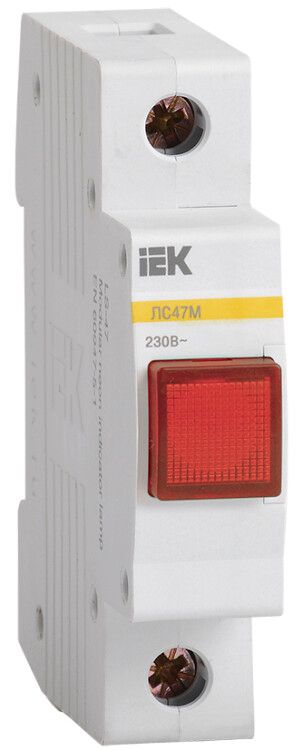

Лампа сигнальная ЛС-47М красная матрица от IEK - компактное светодиодное устройство для визуальной сигнализации состояния оборудования, устанавливаемое на DIN-рейку. Артикул mls20-230-k04 относится к серии KARAT и рассчитана на длительную работу в условиях промышленного освещения.

Назначение и область применения

Лампа сигнальная ЛС-47М красная матрица используется для отображения состояния электрических цепей: аварийных ситуаций, включения оборудования, предупредительных сигналов. Подходит для установки в щитах управления, на панелях станков, конвейерах, системах автоматизации. Красный цвет свечения соответствует стандартам безопасности для обозначения опасности или активного режима работы.

Технические характеристики

• Тип лампы: светодиодная (LED) - энергоэффективная, долговечная
• Номинальное напряжение: 230 В переменного тока
• Мощность: 0,01 Вт - минимальное потребление электроэнергии
• Срок службы: 30 000 часов - работает до 10 лет при круглосуточном использовании
• Количество контактов: 2 - простое подключение к сети
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не предназначена для влаги и пыли
• Модульная ширина: 1 модуль (17,5 мм) - совместима со стандартными DIN-рейками
• Глубина монтажа: 72,5 мм - требует достаточного места внутри шита
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −40C до +40C и повышенной влажностью

Совместимость и монтаж

Лампа сигнальная ЛС-47М красная матрица крепится на DIN-рейку типа TS35 с помощью защелки с двойным фиксированным положением - обеспечивает надежное удержание даже при вибрациях. Монтаж занимает несколько секунд: просто вставьте устройство в рейку до характерного щелчка. Для подключения используются два контактных зажима, расположенные снизу корпуса. Провода сечением до 2,5 мм2 легко фиксируются благодаря усиленному креплению с двумя дополнительными заклепками - снижается риск отрыва проводов при нагрузках.

Безопасность и стандарты

Лампа соответствует требованиям к устройствам сигнализации в промышленных системах. IP20 не обеспечивает защиту от воды и пыли - применение вне закрытых щитов не рекомендуется. Климатическое исполнение УХЛ4 позволяет использовать изделие в неотапливаемых помещениях с перепадами температур, но не на улице или в сырых средах.

Преимущества

• Светодиодная технология - низкий расход энергии, отсутствие нагрева, мгновенное включение
• Съемный цветной светофильтр - можно менять цвет свечения без замены всей лампы (для модели ЛС-47М)
• Замена светодиодной лампы - возможность ремонта вместо полной замены устройства
• Усиленные точки крепления проводов - повышает надежность в условиях вибраций
• Фиксация на DIN-рейке с двойным защелкивающим механизмом - исключает самопроизвольное выпадение

Ограничения применения

Лампа сигнальная ЛС-47М красная матрица не предназначена для установки во влажных, запыленных или открытых помещениях из-за степени защиты IP20. Не следует использовать в местах с постоянным воздействием химических паров, масла или агрессивных сред. Напряжение 230 В - только для сетей переменного тока; несовместима с постоянным током или низковольтными системами (например, 24 В DC).

Примеры использования

• Аварийная сигнализация на станках ЧПУ
• Индикация включения насосов или компрессоров в системах водоснабжения
• Сигнал “работа” на панели управления конвейерной линией
• Индикация наличия напряжения в распределительных щитах
• Обозначение состояния “заблокировано” в системах безопасности

Практические советы

• При монтаже проверяйте глубину свободного пространства в щите - требуется минимум 72,5 мм
• Не используйте лампу в качестве основного освещения - она предназначена только для сигнализации
• При необходимости замены светодиода - отсоедините питание, снимите светофильтр и выньте старую лампу
• Для многоканальных систем убедитесь, что все лампы ЛС-47М имеют одинаковое напряжение питания
• Артикул mls20-230-k04 - единственный вариант этой модели в серии KARAT с красным свечением и 230 В
