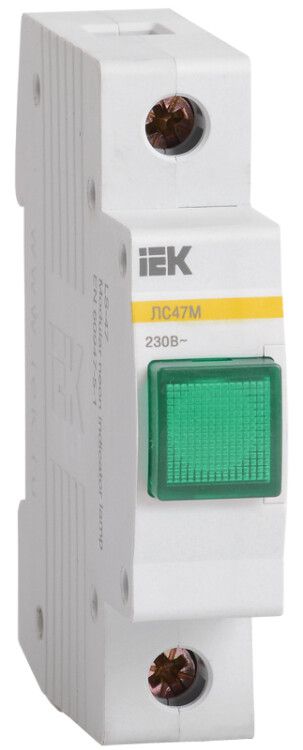

Лампа сигнальная ЛС-47М KARAT зеленая 220В (матрица) IEK MLS20-230-K06

Лампа сигнальная ЛС-47М зеленая матрица от IEK предназначена для визуальной индикации состояния электрических цепей в автоматических системах управления. Модель выполнена на базе светодиода, устойчива к вибрациям и легко монтируется на DIN-рейку. Артикулы mls20-230-k06 и mls20230k06 соответствуют серийному решению KARAT.

Назначение и область применения

Лампа сигнальная ЛС-47М зеленая матрица используется для отображения рабочего состояния оборудования - например, когда машина запущена, система готова к работе или сигнал «норма». Применяется в щитах управления, на пультах операторов, в промышленном оборудовании. Подходит для установки в помещениях с контролируемым микроклиматом - заводские цеха, лаборатории, объекты ЖКХ и энергетики.

Технические характеристики

• Цвет свечения: зелёный (матричная LED-структура, равномерное освещение)
• Номинальное напряжение: 230 В переменного тока
• Тип лампы: светодиодная (LED), срок службы до 30 000 часов
• Мощность: 0,01 Вт - минимальное энергопотребление
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 72,5 мм - требует достаточного свободного пространства за рейкой
• Количество контактов: 2 - для подключения фазы и нуля
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность

Совместимость и монтаж

Лампа сигнальная ЛС-47М зеленая матрица совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Крепится с помощью защелки с двойным фиксированным положением - устройство плотно садится на рейку и не выпадает даже при вибрациях. Для подключения используются два контактных зажима: один для L (фаза), второй для N (ноль). Напряжение 230 В позволяет подключать напрямую к сети без преобразователя. Глубина 72,5 мм требует проверки свободного места внутри шкафа - особенно важно при компактной сборке.

Особенности конструкции

Конструкция ЛС-47М предусматривает съёмный цветной светофильтр - можно заменить цвет без замены всей лампы. Также предусмотрено увеличение прочности зоны присоединения проводов благодаря двум дополнительным заклёпкам - снижается риск отрыва контактов при частых перегрузках или механическом воздействии. Корпус выполнен из самозатухающего пластика, что повышает безопасность при перегреве.

Преимущества

• Высокая долговечность - 30 000 часов работы без замены
• Низкое энергопотребление - 0,01 Вт, экономичнее галогенных аналогов
• Быстрая замена светофильтра - не требуется демонтаж всего устройства
• Надёжное крепление на DIN-рейке - защелка с двойной фиксацией исключает случайное выскальзывание
• Усиленные контакты - меньше вероятность отказа из-за плохого соединения

Ограничения применения

• Не предназначен для открытых площадок или помещений с высокой влажностью - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Не рекомендуется использовать в средах с постоянными ударными нагрузками - хотя корпус усилен, он не рассчитан на экстремальные механические воздействия
• Подключение возможно только к сети 230 В переменного тока - нельзя применять с постоянным током или другими напряжениями
• Требуется минимум 72,5 мм глубины за DIN-рейкой - не подходит для очень компактных шкафов

Примеры использования

• Индикация «готово» на пульте управления конвейера
• Сигнал «работает» на распределительном щите насосной станции
• Индикация нормального режима в системах вентиляции и кондиционирования
• Обозначение активного канала в автоматических системах контроля технологического процесса

Практические советы

• При монтаже убедитесь, что провода не пережаты между корпусом и рейкой - используйте жилы с сечением до 2,5 мм2
• Если нужен другой цвет - не меняйте всю лампу, просто замените светофильтр; доступны красные, желтые и белые варианты
• Проверьте глубину шкафа перед заказом - 72,5 мм часто становится ограничением при использовании многослойных клеммных колодок
• Для длительной эксплуатации в условиях вибраций дополнительно фиксируйте шкаф на раме
• Артикулы mls20-230-k06 и mls20230k06 - идентичны, различаются только формат записи; выбирайте любой
