Консоль потолочная легкая DS осн. 400мм DKC BBA3040 ДКС

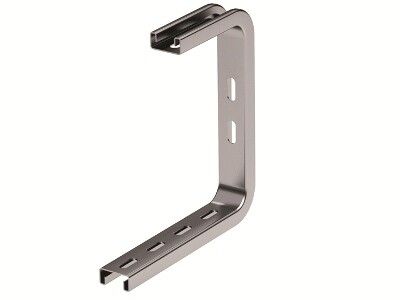

Консоль легкая потолочная DS основание 400 мм от DKC (ДКС) - это надежный элемент крепления для лотков с малой нагрузкой, рассчитанный на установку на потолке или стене. Артикул bba3040 из серии B5 Combitech обеспечивает устойчивую фиксацию лотков шириной до 400 мм, подходящих для слаботочных систем и низконагруженных силовых трасс.

Назначение и область применения

Консоль легкая потолочная DS основание 400 мм используется для подвесного монтажа кабельных лотков в помещениях с невысокими механическими нагрузками. Подходит для прокладки кабелей связи, управления, автоматизации, а также слаботочных сетей - например, в офисах, учебных заведениях, медицинских учреждениях и на производственных участках с минимальной вибрацией.

Технические характеристики

• Ширина основания: 400 мм - соответствует стандартным лоткам этой ширины;
• Несущая способность: 834 Н (≈85 кг) - допустимая нагрузка на одну консоль при равномерном распределении веса;
• Материал: сталь толщиной 2,5 мм - обеспечивает жесткость и долговечность;
• Защитное покрытие: горячее цинкование с непрерывным процессом - защищает от коррозии даже в условиях повышенной влажности;
• Тип кронштейна: S-образный - позволяет регулировать высоту подвеса и компенсировать перепады поверхности;
• Максимальная высота лотка: 250 мм - совместима с большинством плоских и глубоких лотков этого класса;
• Количество отверстий в основании: 2 - для крепления к потолку или стене анкерами или болтами;
• Тип крепления лотка: винтовой - фиксация через боковые отверстия лотка с помощью болтов и гаек.

Совместимость и монтаж

Консоль легкая потолочная DS основание 400 мм универсально совместима со всеми лотками шириной 400 мм, имеющими стандартную систему крепления по боковым граням. Для монтажа требуется:

• Использовать анкерные болты или химические анкеры для крепления к бетонному/кирпичному потолку;
• При креплении к металлической конструкции - самонарезающие болты или заклепки;
• Закручивать винты крепления лотка с моментом не более 3–4 Нм - чтобы не деформировать тонкий металл лотка;
• Не использовать с лотками шириной менее 300 мм или более 400 мм - возможен перекос и снижение несущей способности.

Безопасность и стандарты

Консоль выполнена в соответствии с требованиями к механической прочности и коррозионной стойкости, применяемым в электроустановках. Горячее цинкование соответствует ГОСТ 14918, что гарантирует срок службы до 15 лет в помещении с нормальной влажностью. Продукт не предназначен для открытых площадок или агрессивных сред (промышленные цеха с химическими испарениями, морской воздух).

Преимущества

• Высокая жесткость благодаря толщине стали 2,5 мм - минимизирует прогиб при максимальной нагрузке;
• S-образная форма кронштейна - позволяет легко выставить нужную высоту и компенсировать неровности потолка;
• Горячее цинкование - устойчиво к повреждениям при монтаже, не требует дополнительной защиты;
• Простота сборки - не нужны специальные инструменты, достаточно обычного набора гаечных ключей.

Ограничения применения

• Не применяется для лотков с нагрузкой выше 834 Н - риск деформации или отрыва крепления;
• Не рекомендуется для установки в местах с постоянными ударными или вибрационными воздействиями (например, рядом с насосами, компрессорами);
• Не подходит для наружного монтажа - отсутствует IP-защита, цинк может со временем окисляться под дождём;
• Не сочетается с лотками шириной меньше 300 мм или больше 400 мм - не обеспечивается равномерное распределение усилий.

Примеры использования

• Подвес лотков с кабелями Ethernet, телефонии и CCTV в офисных зданиях;
• Фиксация лотков для сигнализации и управления в школах и больницах;
• Монтаж слаботочных трасс в административных корпусах с потолком из железобетона;
• Обустройство кабельных путей в серверных комнатах с небольшим количеством проводов.

Практические советы

• Перед монтажом проверьте, что лоток имеет внутренние ребра жесткости - иначе он может деформироваться под собственным весом;
• При использовании нескольких консолей расстояние между ними не должно превышать 1,5 метра - особенно при заполнении лотка кабелями;
• Используйте пластиковые или резиновые прокладки между лотком и консолью - это снизит вибрацию и шум;
• При замене старой системы - новая консоль bba3040 полностью совместима с предыдущими моделями серии B5 Combitech;
• Не затягивайте винты слишком сильно - это может повредить резьбу в тонкой стали лотка.
