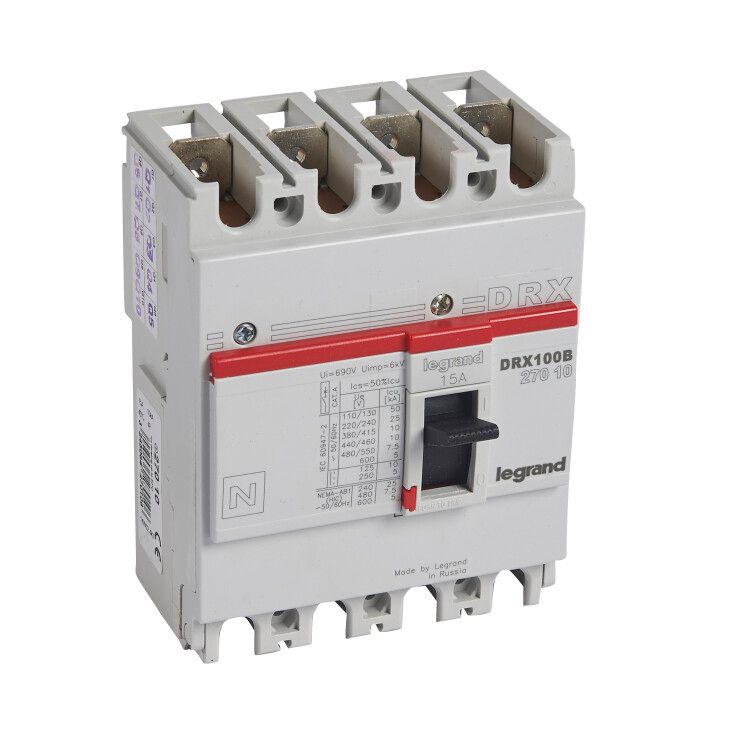

Выключатель автоматический 4п 15А 10кА DRX125 термомагнитн. расцеп. Leg 027010 Legrand

Автоматический выключатель DRX125 от Legrand - надёжное устройство для защиты четырёхпроводных сетей до 415 В с номинальным током 15 А и отключающей способностью 10 кА. Подходит для монтажа на DIN-рейку, используется в промышленных и жилых объектах. Артикул 027010.

Назначение и область применения

Выключатель DRX125 защищает электрические цепи от перегрузок и коротких замыканий. Предназначен для использования в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с трёхфазным питанием. Особенно эффективен там, где требуется одновременная коммутация всех четырёх проводников - три фазы и ноль.

Технические характеристики

• Номинальный ток: 15 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Число полюсов: 4 - защищает все четыре провода (L1, L2, L3, N);
• Номинальное напряжение: 415 В - работает в трёхфазных сетях с линейным напряжением до 415 В;
• Отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А;
• Тип расцепителя: термомагнитный - сочетание теплового (защита от перегрузки) и электромагнитного (защита от КЗ) механизмов;
• Уставка защиты от перегрузки: фиксированная 15 А - нельзя изменить;
• Уставка защиты от КЗ: 400 А - срабатывает при токах выше этого значения;
• Степень защиты: IP30 - защищён от доступа инструментов и частиц крупнее 2,5 мм, но не герметичен;
• Метод подключения: винтовые зажимы - требует затяжки отверткой;
• Привод: ручной рычажковый - управление через механический переключатель;
• Индикация: есть указатель положения (ON/OFF) и сигнал расцепления (красный флажок);
• Конструкция: стационарная - не предусматривает возможность демонтажа без отключения питания;
• Дополнительно: имеет защиту по минимальному напряжению - отключается при снижении напряжения ниже допустимого уровня; возможна установка индикатора отключения (не в комплекте).

Совместимость и монтаж

Выключатель DRX125 совместим с любой стандартной DIN-рейкой типа TS35/7,5 или TS35/15. Устанавливается одним движением - защёлкивается на рейке. Для подключения используйте провода сечением до 25 мм2 (медные). Все клеммы имеют одинаковое усилие затяжки - рекомендуется использовать отвертку с ограничителем момента. После монтажа проверьте плотность соединений - слабая затяжка вызывает нагрев и выход из строя.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и МЭК 60947-2. Соответствует нормам безопасности для электроустановок в РФ. Защита по минимальному напряжению соответствует требованиям к оборудованию, работающему в условиях нестабильной сети. Серия DRX прошла сертификацию на соответствие требованиям ЕАЭС.

Преимущества

• Фиксированные уставки - исключают случайную настройку, повышают надёжность;
• Указатель расцепления - позволяет быстро определить причину отключения (перегрузка или КЗ);
• Защита по минимальному напряжению - предотвращает запуск оборудования при аварийном проседании сети;
• Российское производство - гарантия совместимости с местными условиями эксплуатации и сроков службы;
• Лёгкая совместимость с другими изделиями серии DRX - удобно при модульном сборе щита.

Ограничения применения

• Не предназначен для частых операций включения/выключения - рассчитан на защиту, а не на штатную коммутацию;
• IP30 не обеспечивает защиту от воды и пыли - не применяйте во влажных помещениях без корпуса или в открытой среде;
• Нельзя регулировать пороги срабатывания - если нужна гибкая настройка, выбирайте модели с адаптивными расцепителями;
• Не поддерживает удалённое управление или сигнализацию без внешних модулей - индикатор отключения необходимо устанавливать дополнительно.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток и света по всем трём фазам;
• Промышленный станок с трёхфазным двигателем и нулевой шиной;
• Распределительный щит насосной станции с системой контроля напряжения;
• Объекты с высокими требованиями к отказоустойчивости - благодаря защите по минимальному напряжению.

Практические советы

• Перед установкой убедитесь, что нагрузка на каждую фазу не превышает 15 А - превышение вызовет ложные срабатывания;
• При использовании в щитах с несколькими выключателями DRX125 - располагайте их с учётом свободного доступа к рычагам;
• Проверяйте состояние контактных групп раз в год - особенно в условиях повышенной влажности или пыли;
• Если планируете добавить индикатор отключения - выбирайте модуль, совместимый с серией DRX (например, Legrand ZB1008);
• Не заменяйте этот выключатель на более мощный без пересчёта всей системы - даже 16 А может нарушить координацию защиты.
