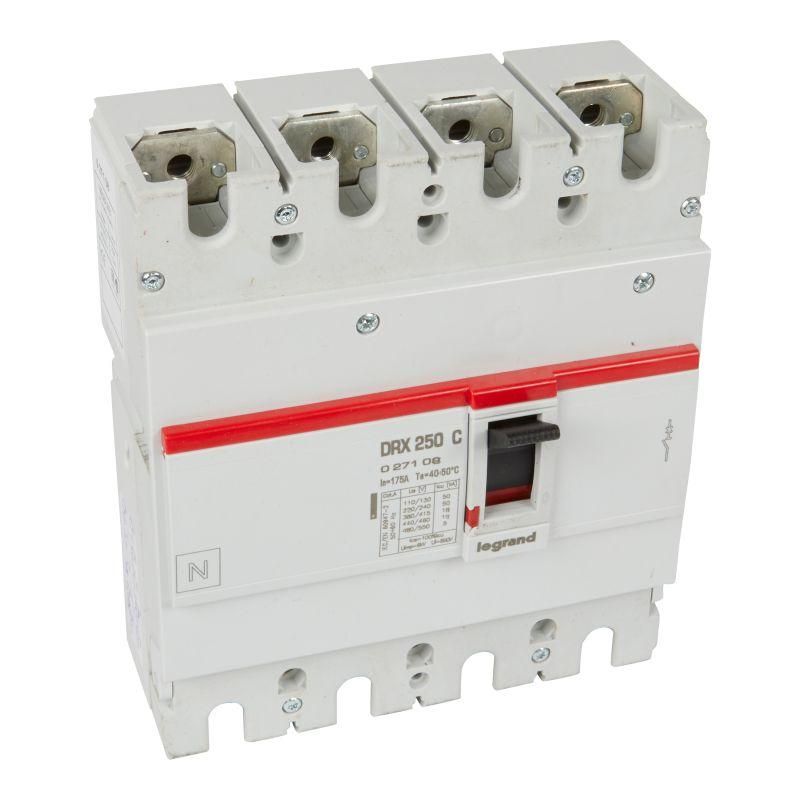

Выключатель автоматический в литом корпус фиксированный 175А четырехполюсный, 18кА - 027108 Legrand

Автоматический выключатель Legrand DRX 250, артикул 027108 - стационарный четырёхполюсный аппарат с номинальным током 175 А и отключающей способностью 18 кА. Предназначен для защиты электропроводки и оборудования в трёхфазных сетях 415 В, особенно там, где важна надёжность и простота монтажа.

Назначение и область применения

Выключатель Legrand DRX 250 используется для защиты цепей от перегрузок и коротких замыканий в трёхфазных системах переменного тока. Подходит для установки в щитах жилых домов, производственных помещений, объектов коммерческой недвижимости. Применяется в качестве главного входного автомата или для защиты групповых линий, таких как насосы, компрессоры, конвейеры и другое оборудование с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 175 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Четыре полюса - защищает все три фазы и ноль одновременно;
• Номинальное напряжение: 415 В - рассчитан на использование в сетях с линейным напряжением до 415 В (например, 380/220 В);
• Номинальная отключающая способность: 18 кА - способен безопасно отключить ток короткого замыкания до 18 тысяч ампер;
• Тип расцепителя: термомагнитный - сочетание теплового (защита от перегрузки) и электромагнитного (защита от КЗ) механизмов;
• Диапазон срабатывания по КЗ: 1750 А - мгновенное отключение происходит при токе, превышающем номинал в 10 раз;
• Степень защиты IP30 - защита от доступа пальцев и твердых предметов, но не от воды;
• Монтаж на DIN-рейку - стандартный способ крепления в распределительных щитах;
• Указатель расцепления - визуальное определение причины отключения (перегрузка или КЗ);
• Защита по минимальному напряжению - автомат отключается при снижении напряжения ниже допустимого уровня, что предотвращает аварии при проседании сети;
• Один переключающий контакт - позволяет подключить внешнее устройство управления (например, сигнализацию или блокировку).

Совместимость и монтаж

Выключатель Legrand DRX 250 совместим со всеми типами DIN-реек шириной 35 мм, используемых в промышленных и бытовых щитах. Устанавливается одним движением - защёлкиваются фиксаторы на передней части корпуса. Для подключения используются болтовые зажимы, рассчитанные на медные провода сечением до 95 мм2. Обязательно соблюдайте момент затяжки, указанный в руководстве - переусердствовать нельзя, чтобы не повредить контакты. Монтаж возможен только в вертикальном положении.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Серия DRX прошла сертификацию в России и имеет подтверждённую надёжность в условиях колебаний температур и влажности. Защита по минимальному напряжению обеспечивает соответствие нормам безопасности для промышленных объектов.

Преимущества

• Фиксированные уставки - не требуют настройки после установки, исключают ошибки пользователя;
• Российское производство - гарантирует наличие запчастей и сервисной поддержки на территории страны;
• Визуальный индикатор расцепления - ускоряет диагностику отказов;
• Компактный размер - экономит место в щите при использовании нескольких аппаратов;
• Готов к модернизации - возможно подключение дополнительных аксессуаров (блокировки, auxiliary contacts, расцепители минимального напряжения).

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP30 не защищает от брызг и пыли;
• Не подходит для частого включения/выключения - не является аппаратом управления, только защиты;
• Нельзя использовать в сетях постоянного тока - только переменный ток 50–60 Гц;
• Отключающая способность 18 кА - недостаточна для крупных промышленных подстанций с токами КЗ выше этого значения;
• Не имеет возможности регулировки порога срабатывания - уставка фиксирована и не изменяема пользователем.

Примеры использования

• Главный ввод в административном здании с трёхфазным питанием;
• Щит питания группы станков на заводе;
• Распределительный щит торгового центра с кондиционерами и лифтами;
• Объекты с высокой плотностью потребителей - больницы, школы, гостиницы.

Практические советы

• Перед установкой проверьте фактический ток нагрузки - он не должен превышать 80% от номинала (не более 140 А для долговременной работы);
• При монтаже в щитах с ограниченным пространством учтите габариты аппарата - он занимает 4 модуля (72 мм);
• Если требуется управление удалённо - используйте дополнительный контакт (1 шт.) для подключения к системе АСУ ТП;
• При возникновении частых отключений - проверьте качество соединений, нагрев контактов и состояние нагрузки; не меняйте уставки - они не регулируемые;
• Для обслуживания - отключите питание, затем снимите крышку и проверьте целостность контактов и механических элементов.
