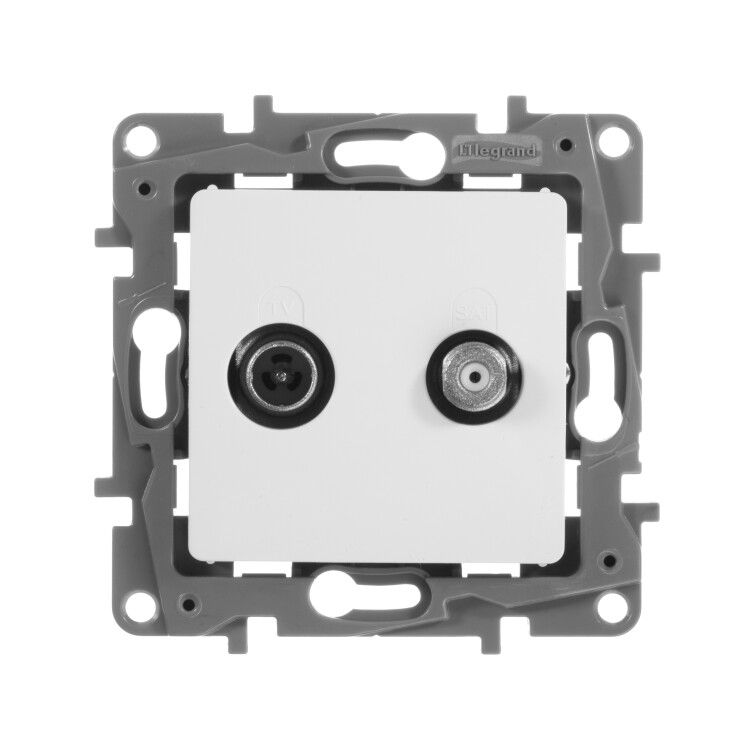

Механизм розетки TV-SAT СП Etika двухкабельная бел. Leg 672257 Legrand

Розетка телевизионная TV/SAT двухкабельная белая от Legrand (серии Etika, артикул 672257) предназначена для одновременного подключения эфирного и спутникового телевидения в системах скрытой проводки. Устройство позволяет легко заменить старую розетку без перепроектирования кабельной сети.

Назначение и область применения

Розетка TV/SAT двухкабельная используется там, где требуется подключить два сигнала - от антенны (эфирное ТВ) и от спутникового ресивера (SAT) - через одну точку. Подходит для жилых помещений, офисов, отелей и других объектов, где сохраняется существующая телевизионная инфраструктура, но необходимо добавить спутниковое ТВ. Особенно эффективна при реконструкции квартир без вскрытия стен.

Технические характеристики

• Количество выходов: 2 (независимые - для TV и SAT)
• Тип соединителей: F-разъёмы (коаксиальные, совместимы с RG-6/RG-59)
• Частотный диапазон: 4–2400 Гц - поддерживает все современные сигналы, включая DVB-T2 и HD-спутниковые каналы
• Потери при передаче: ≤1,5 дБ - минимальное ослабление сигнала, важное для качественной картинки
• Степень защиты: IP20 - защита от прикосновения пальцами, не предназначена для влажных зон
• Материал корпуса: глянцевый АБС-пластик - устойчив к царапинам, выгоранию и загрязнениям
• Крепление: в распор (лапками) + винты - надёжная фиксация в стандартной монтажной коробке
• Способ монтажа: скрытый (встраивается в стену)
• Наличие крышки: да - предохраняет контакты от пыли
• Поддержка дистанционного питания: да - пропускает напряжение 15–20 В постоянного тока только для спутникового канала (SAT)
• Гарантия: 24 месяца
• Не содержит галогенов - безопаснее при возгорании

Совместимость и монтаж

Розетка совместима с любыми коаксиальными кабелями стандарта RG-6 и RG-59. Для подключения используются безвинтовые коннекторы - достаточно вставить кабель до щелчка, что исключает повреждение жилы и снижает риск плохого контакта.

Крепление механизма происходит на суппорт из поликарбоната. Лапки имеют широкий угол раскрытия - обеспечивают плотную посадку даже в слегка увеличенных монтажных коробках. Накладка фиксируется на защелках - её можно снять без инструментов для обслуживания.

Установка выполняется после прокладки кабелей. Оба входа (TV и SAT) должны быть заведены в коробку отдельно. Кабели подсоединяются к соответствующим разъёмам - не путать! Питание на спутниковый вход подаётся только снизу - от LNB-питающего устройства, не от антенного усилителя.

Преимущества

• Два независимых канала - не требует делителей или комбинаторов
• Безвинтовые коннекторы - быстрый и надёжный монтаж без риска перетянуть или недотянуть кабель
• Металлический внутренний механизм - экранирует сигнал от внешних ЭМП, особенно важно в местах с высокой радиопомеховой нагрузкой
• Фиксация на суппорте - гарантирует точное расположение при многопостовом монтаже (например, в панельных домах)
• Глянцевая лицевая панель - легко моется, не теряет внешний вид
• Поддержка дистанционного питания - позволяет использовать активные спутниковые LNB без отдельного блока питания

Ограничения применения

• Не предназначен для открытой установки или влажных помещений (IP20 - только сухие комнаты)
• Не работает как переходник между разными типами сигналов (например, HDMI или Ethernet)
• Питание по кабелю доступно только для SAT-канала - нельзя подавать напряжение на TV-вход
• Не подходит для частот выше 2400 Гц - не используйте с современными 5G-антеннами или Wi-Fi-усилителями
• Требует наличия двух отдельных кабелей от антенны и спутникового ресивера - нельзя использовать один кабель с делителем

Примеры использования

• Замена старой однокабельной розетки в квартире на новую - чтобы подключить спутниковый приемник без бурения новых штробы
• Установка в гостиничном номере - два телевизора: один на эфирное ТВ, второй на спутник
• Монтаж в многоэтажном доме - серия Etika позволяет выстроить единый стиль во всех квартирах с одинаковым шагом
• Обустройство дома с двумя ТВ-зонами - одна розетка вместо двух отдельных, экономия места в коробке

Практические советы

• Перед монтажом проверьте, какой кабель идёт от антенны, а какой - от спутника. Перепутать входы - значит потерять один из сигналов
• При использовании дистанционного питания убедитесь, что источник питания (LNB-блок) установлен правильно - он должен находиться на стороне спутниковой антенны, а не в розетке
• При многопостовом монтаже используйте суппорт как ориентир - он обеспечивает идеальное выравнивание нескольких розеток в ряд
• Не затягивайте кабель слишком сильно в коннекторе - это может повредить центральную жилу
• Если розетка не принимает сигнал - проверьте целостность кабеля и наличие питания на SAT-входе. Частая причина - отсутствие напряжения на LNB
