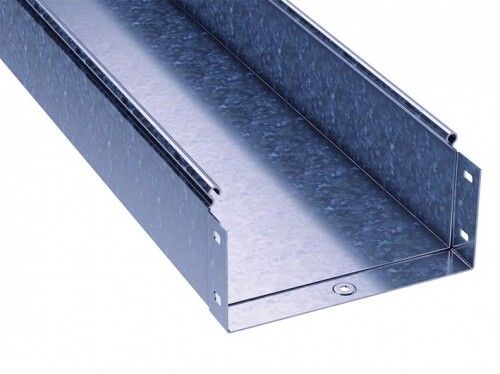

Лоток неперфорированный 150х100 L3000 сталь 1.2мм ДКС 3510212

Лоток кабельный листовой неперфорированный 150х100х3000х1,2мм от DKC (ДКС), артикул 3510212, предназначен для прокладки силовых и контрольных кабелей в условиях повышенной механической нагрузки и воздействия внешней среды. Продукт входит в систему S5 Combitech и отличается повышенной прочностью благодаря толщине стали 1,2 мм и оцинкованному покрытию.

Назначение и область применения

Лоток кабельный листовой неперфорированный 150х100х3000х1,2мм используется для прокладки кабелей в закрытых помещениях и на открытых участках трасс, где требуется защита от механических повреждений, пыли и влаги. Подходит для установки в промышленных зонах, на объектах энергетики, транспорта, ЖКХ и автоматизации. Особенно эффективен там, где наблюдается значительный вес кабельного пакета, возможна нагрузка от осадков или требуется повышенная жесткость конструкции.

Технические характеристики

• Размеры: ширина 150 мм, высота стенки 100 мм, длина 3000 мм
• Толщина материала: 1,2 мм
• Материал: сталь оцинкованная с непрерывным холодным цинкованием
• Полезное сечение: 14 800 мм2
• Защитное покрытие: оцинковка - обеспечивает коррозионную стойкость
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию при температуре от −40C до +40C и влажности до 95%
• Цвет: серый
• Исполнение: без разъема - требует дополнительных комплектующих для соединения

Совместимость и монтаж

Лоток кабельный листовой неперфорированный 150х100х3000х1,2мм совместим с другими элементами системы S5 Combitech: углы, переходники, крышки и уплотнители. Для сборки трассы используются болтовые соединения или сварка. Монтаж выполняется на кронштейнах или креплениях с шагом не более 1,5 метра. Учитывайте посадочные размеры: внутренняя ширина 148 мм, что важно при выборе фитингов. Отсутствие разъема требует точного выверивания стыков и использования герметиков при необходимости защиты от влаги.

Безопасность и стандарты

Лоток соответствует требованиям пожарной безопасности: материал не распространяет горение и сохраняет целостность при нагреве. Климатическое исполнение УХЛ2 гарантирует работу в условиях умеренного и холодного климата. Защита от пыли и брызг воды достигается при использовании крышек и уплотнителей - в таком режиме степень защиты IP44.

Преимущества

• Высокая несущая способность благодаря толщине 1,2 мм - подходит для плотной укладки кабелей
• Оцинкованное покрытие с непрерывным холодным цинкованием - равномерное, долговечное, без потерь антикоррозийной защиты на кромках
• Огнестойкость - снижает риск распространения пламени в случае аварии
• Совместимость с системой S5 Combitech - позволяет собирать сложные трассы без замены типоразмеров
• Серый цвет - не требует окраски после монтажа, легко сочетается с промышленным интерьером

Ограничения применения

• Не предназначена для прямого контакта с открытым огнем или высокими температурами выше 150C
• Без крышки и уплотнителей не обеспечивает защиту от пыли и влаги - необходимо использовать дополнительные элементы
• Не рекомендуется для монтажа в местах постоянного воздействия химически активных веществ (кислоты, щелочи)
• Отсутствие встроенного разъема требует дополнительных затрат на фитинги и время на сборку

Примеры использования

• Прокладка кабелей управления на заводах с большим числом станков
• Трассировка силовых кабелей в подземных каналах тепловых пунктов
• Обустройство кабельных путей на элеваторах, конвейерах и вентиляционных шахтах
• Использование в качестве основного лотка в распределительных устройствах с высокой плотностью проводов

Практические советы

• Перед монтажом проверьте геометрию лотка - деформация даже на 1–2 мм может нарушить стыковку с фитингами
• Для длинных трасс используйте компенсационные участки - оцинкованная сталь при перепадах температур может менять длину
• При укладке кабелей не заполняйте лоток полностью - оставьте 20–30% свободного объема для теплоотвода и обслуживания
• Для защиты от влаги всегда комбинируйте этот лоток с крышкой и уплотнителем - тогда достигается IP44
• Артикул 3510212 - идеальный выбор, когда нужна максимальная прочность; для легких трасс рассмотрите модели с толщиной 0,8 мм
