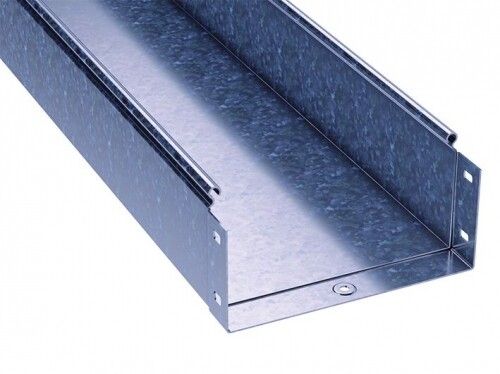

Лоток неперфорированный 200х100 L3000 сталь 1.2мм ДКС 3510312

Лоток листовой неперфорированный 200х100 L3000 толщина 1,2 мм от DKC (ДКС) - это прочный элемент кабельной трассы, предназначенный для защиты и прокладки силовых и контрольных кабелей в условиях повышенной механической нагрузки и воздействия внешней среды. Артикул 3510312 входит в серию S5 Combitech и рассчитан на долговременную эксплуатацию в промышленных объектах.

Назначение и область применения

Лоток листовой неперфорированный 200х100 L3000 толщина 1,2 мм используется для прокладки кабелей там, где требуется максимальная защита от внешних воздействий: пыли, влаги, механических повреждений и перегрузок. Подходит для установки внутри помещений и на открытых площадках при условии соблюдения климатических норм. Применяется в энергетике, машиностроении, транспорте, ЖКХ и других отраслях, где важна надежность кабельной трассы.

Технические характеристики

• Габариты: ширина 200 мм, высота стенки 100 мм, длина 3000 мм
• Толщина материала: 1,2 мм - выше стандартной, обеспечивает повышенную жесткость и несущую способность
• Материал: оцинкованная сталь с непрерывным холодным цинкованием - равномерное покрытие, устойчивое к коррозии
• Полезное сечение: 19 700 мм2 - позволяет разместить значительный объем кабелей
• Исполнение: без разъема - требует соединения с другими элементами через фланцевые соединения или крепления
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый - стандартный цвет оцинкованного металла
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и влажности до 80%

Совместимость и монтаж

Лоток листовой неперфорированный 200х100 L3000 толщина 1,2 мм совместим с компонентами системы S5 Combitech: углы, переходники, крышки и уплотнители. Для сборки используются болтовые соединения или сварка. Монтаж выполняется на опоры или кронштейны с шагом не более 1,5–2 метров - особенно важно при заполнении лотка на 70% и более. Открытые торцы рекомендуется закрывать заглушками. Крышка и уплотнитель (при необходимости) обеспечивают степень защиты IP44.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ Р 50571 и нормам пожарной безопасности. Огнестойкость подтверждена испытаниями на воспламеняемость и распространение пламени. Материал не выделяет токсичных веществ при нагреве. Сертифицирован для использования в зонах с повышенной взрывоопасностью и в помещениях с ограниченной вентиляцией.

Преимущества

• Увеличенная толщина стенки (1,2 мм) снижает деформацию при большой массе кабелей
• Оцинкованное покрытие с холодным цинкованием гарантирует долгий срок службы даже в агрессивной среде
• Неперфорированная конструкция исключает попадание воды, пыли и сторонних предметов внутрь
• Высокая несущая способность делает возможным использование в местах с плотной укладкой кабелей
• Совместимость с аксессуарами S5 Combitech упрощает проектирование и сборку сложных трасс

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем или высокими температурами (>150C)
• Без крышки и уплотнителей не обеспечивает герметичность - для IP44 необходимо использовать дополнительные элементы
• Не рекомендуется применять в условиях постоянного погружения в воду или сильного гидростатического давления
• Запрещено использовать в качестве несущего элемента для оборудования весом более 50 кг/м - только для кабелей

Примеры использования

• Прокладка кабелей питания и управления на заводах с большим числом станков
• Трассировка кабелей в подземных технологических каналах тепловых станций
• Монтаж в промышленных цехах с частыми мойками и высокой влажностью
• Обустройство кабельных путей на элеваторах, конвейерах и в логистических комплексах

Практические советы

• Перед монтажом проверьте, что радиус изгиба трассы не меньше минимального, указанного в документации S5 Combitech - иначе возможна деформация лотка
• При заполнении лотка более чем на 70% сечения используйте дополнительные точки крепления каждые 1,2 м
• Для удобства транспортировки и хранения храните лотки горизонтально, не более 10 штук друг на друга
• При работе в условиях сильной вибрации (например, рядом с насосами) дополнительно фиксируйте лоток демпферными прокладками
• Артикул 3510312 - идеальный выбор, когда нужна прочность, а не легкость; для менее нагруженных участков можно выбрать лотки толщиной 0,8 мм
