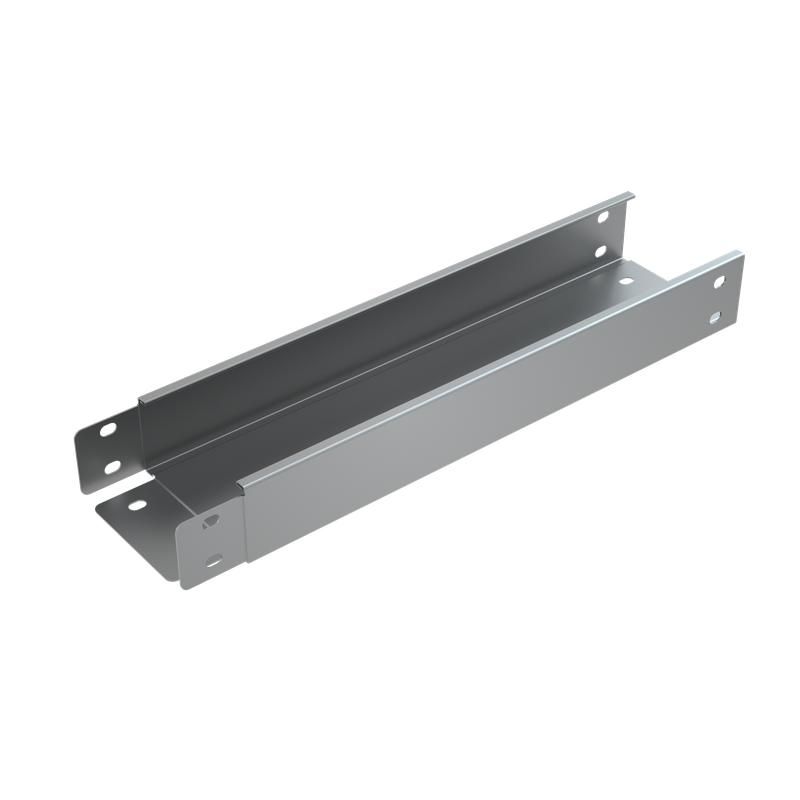

Лоток кабельный листовой неперфорированный LN50-150-0.7-2000 50x150 мм Система КМ LO4030

Лоток неперфорированный 50х150х0.7 L2000 мм, серия LN50-150-0.7-2000 КМ-Профиль - это базовый элемент кабельной трассы для безопасного и прочного прокладывания проводов и кабелей внутри зданий. Изделие отличается повышенной жесткостью благодаря цельному корпусу и оцинкованной стали, а интегрированный соединительный разъем ускоряет сборку трассы.

Назначение и область применения

Лоток неперфорированный 50х150х0.7 L2000 мм, серия LN50-150-0.7-2000 КМ-Профиль предназначен для прокладки силовых, контрольных и слаботочных кабелей в помещениях с сухим или умеренно влажным воздухом. Подходит для использования в офисах, производственных цехах, распределительных пунктах, телекоммуникационных шкафах и других объектах, где требуется защита кабелей от внешних воздействий и механических повреждений. Применяется исключительно внутри зданий - не для открытых площадок, наружных трасс или агрессивных сред.

Технические характеристики

• Размеры: высота борта 50 мм, ширина 150 мм, длина 2000 мм
• Толщина стенки: 0,7 мм
• Материал: оцинкованная сталь по методу Сендзимира
• Полезное сечение: 7045 мм2 - позволяет разместить значительный объем кабелей без перегрузки
• Покрытие: холодногнутая оцинковка с равномерным слоем цинка - обеспечивает долговечность против коррозии
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от -40C до +40C в закрытых помещениях
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Конструкция: с интегрированными соединительными лепестками - без дополнительных крепежных деталей

Совместимость и монтаж

Лоток неперфорированный 50х150х0.7 L2000 мм, серия LN50-150-0.7-2000 КМ-Профиль совместим с другими элементами серии LN50-150-0.7. Монтаж выполняется по принципу «быстрый монтаж»: лепестки на торцах лотка плотно заходят друг в друга, образуя герметичное и жесткое соединение. Нет необходимости использовать болты, гайки или сварку. Для фиксации к потолку или стене применяются стандартные кронштейны и подвесы с шагом не более 1,5 метра. Обязательно используйте крышки серии LN50-150-0.7 - они предотвращают попадание пыли, мусора и случайные контакты с кабелями.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и требованиям пожарной безопасности. Огнестойкость подтверждена тестированием материалов на воспламеняемость. Цинковое покрытие по методу Сендзимира гарантирует соответствие нормам по коррозионной стойкости для внутренней электромонтажной трассы. Сертификаты качества доступны у производителя КМ-Профиль.

Преимущества

• Высокая несущая способность - отсутствие перфораций усиливает жесткость лотка
• Быстрая сборка - интегрированные лепестки исключают необходимость в дополнительном крепеже
• Защита кабелей - сплошной корпус препятствует попаданию грязи, воды и механическим повреждениям
• Долговечность - оцинковка по Сендзимиру устойчива к выцветанию и коррозии даже при длительной эксплуатации
• Экономия времени - один человек может собрать десятки метров трассы за день без специального оборудования

Ограничения применения

Лоток неперфорированный 50х150х0.7 L2000 мм, серия LN50-150-0.7-2000 КМ-Профиль не предназначен для:

• установки на улице или в условиях постоянной влажности (например, в подвалах с протечками)
• работы в агрессивных средах - химических цехах, соляных хранилищах, зонах с частыми мойками
• монтажа в местах с температурой выше +40C или ниже -40C
• прямого контакта с открытыми источниками тепла или пламени

Примеры использования

• Прокладка кабелей питания и управления в автоматизированных производственных линиях
• Обустройство кабельных трасс в серверных комнатах и распределительных щитах
• Монтаж слаботочных систем (LAN, CCTV, телефония) в офисных зданиях
• Сборка вертикальных и горизонтальных маршрутов в многоэтажных административных зданиях

Практические советы

• Перед монтажом проверьте, что все лотки одной партии имеют одинаковое покрытие - цвет и блеск должны совпадать
• Не допускайте перегибов и перекручивания лотка при установке - он не рассчитан на изгиб радиусом менее 1,5 м
• Для длинных участков (>10 м) рекомендуется устанавливать компенсационные переходы через каждые 8–10 метров
• При использовании крышек убедитесь, что замки плотно защелкиваются - это снижает риск самопроизвольного открывания
• Артикулы ln50-50-0.7-2000 и lo4030 - это те же самые лотки, просто другие обозначения; выбирайте по удобству заказа
