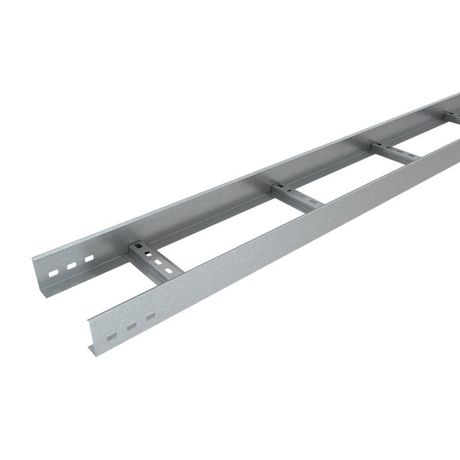

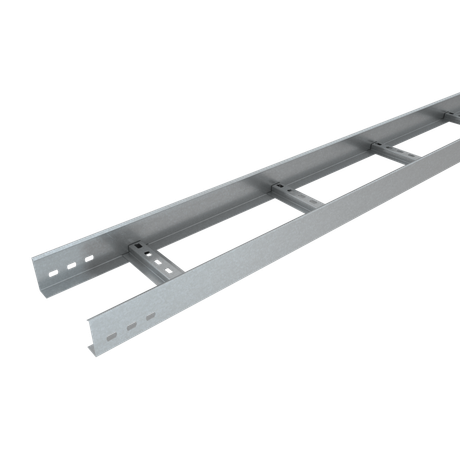

Лоток лестничный 70х300х1,2 L2000 мм | LL70-300-1.2-2000 КМ-Профиль LO13527

Лоток лестничный 70х300х1,2 L2000 мм от КМ-Профиль (артикул lo13527) предназначен для открытой прокладки силовых и управляющих кабелей в помещениях и на строительных площадках. Его прочная конструкция из оцинкованной стали обеспечивает долговечность, а перфорированная ступенька позволяет легко контролировать состояние кабелей и проводить обслуживание.

Назначение и область применения

Лоток лестничный 70х300х1,2 L2000 мм применяется для прокладки кабельных трасс там, где требуется быстрый доступ к проводам - например, в цехах, распределительных пунктах, офисных зданиях, телекоммуникационных шкафах и на объектах капитального строительства. Подходит для внутренней установки в сухих и слабоагрессивных средах. Соответствует требованиям ГОСТ 15150-69. Не рекомендуется для использования во влажных, агрессивных или наружных условиях без дополнительной защиты.

Технические характеристики

• Габариты: 70 × 300 × 2000 мм (высота × ширина × длина)
• Толщина стенки: 1,2 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Тип ступени: перфорированный профиль с шагом 325 мм
• Фиксация ступеней: сварная, жесткая
• Полезное сечение: 15 634 мм2 - достаточное для прокладки множества кабелей
• Тип бокового профиля: открытый, U-образный
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение и не выделяет токсичных газов при нагреве

Совместимость и монтаж

Лоток лестничный 70х300х1,2 L2000 мм собирается в линейные участки с помощью соединительных пластин (не входят в комплект). Монтировать можно на стены, потолки или опорные конструкции с помощью хомутов, кронштейнов или анкеров. Учитывайте, что длина секции - 2 метра; при необходимости удлинения трассы используются стыковые элементы. Перед монтажом проверьте совпадение посадочных отверстий в боковых профилях. Для герметизации и защиты от механических воздействий рекомендуется использовать крышки для лестничных лотков (приобретаются отдельно).

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по условиям эксплуатации и имеет класс огнестойкости. Горячее цинкование по методу Сендзимира гарантирует равномерное покрытие без пор, снижает риск коррозии и продлевает срок службы. Применение в электроустановках допускается в рамках требований ПУЭ и СП 31-110-2003.

Преимущества

• Высокая несущая способность за счет жесткой сварной конструкции с двумя бортами и поперечинами
• Перфорированные ступеньки обеспечивают естественную вентиляцию кабелей и удобство контроля состояния трассы
• Оцинковка по методу Сендзимира - более плотное и долговечное покрытие по сравнению с обычным холодным цинком
• Открытая конструкция ускоряет монтаж и обслуживание - не нужно снимать крышку для осмотра
• Не требует специальных инструментов для сборки - достаточно болтов и соединительных планок

Ограничения применения

Лоток лестничный 70х300х1,2 L2000 мм не предназначен для:

• Уличного монтажа - даже при наличии оцинковки не рассчитан на постоянное воздействие атмосферных осадков
• Агрессивных сред - пары кислот, щелочей, солевых растворов могут повредить цинковое покрытие
• Закрытых систем с принудительной вентиляцией - перфорация не нужна, лучше выбрать сплошной лоток
• Объектов с повышенной взрывоопасностью - не имеет взрывозащиты

Примеры использования

• Прокладка кабелей питания и управления на заводах и производственных линиях
• Трассировка сигнальных и сетевых кабелей в серверных комнатах
• Подключение оборудования в административных зданиях - свет, HVAC, системы безопасности
• Временная прокладка на стройплощадках до окончательной отделки

Практические советы

• При расчете нагрузки учтите вес кабелей - максимальная нагрузка зависит от количества и типа проводов, а также шага опор
• Для длинных трасс делайте компенсационные участки через каждые 8–10 метров, чтобы избежать деформаций при температурных изменениях
• Выбирайте крышки с аналогичной оцинковкой - они должны совпадать по цвету и типу покрытия
• Проверяйте целостность цинкового слоя после резки или сверления - при необходимости обработайте места повреждения антикоррозийным составом
• При использовании нескольких лотков в одной трассе соблюдайте одинаковый уровень установки - это упрощает дальнейший монтаж и обслуживание
