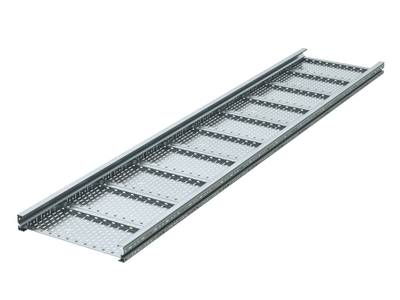

Лоток перфорированный 600х100 L3000 сталь 1.5мм тяжелый (лонжерон) гор. оцинк. ДКС USM316HDZ

Лоток кабельный листовой перфорированный 600х100х3000х1,5мм, лонжерон, горячеоцинкованный от DKC (ДКС) - это прочная, вентилируемая конструкция для прокладки силовых и управляющих кабелей на промышленных объектах, в портах и производственных зонах. Артикул usm316hdz относится к серии U5 Combitech и рассчитан на тяжелые нагрузки и агрессивные условия эксплуатации.

Назначение и область применения

Лоток предназначен для прокладки кабелей на больших расстояниях между опорами - особенно там, где важна механическая прочность, вентиляция и долговечность. Подходит для установки в производственно-складских помещениях, на верфях, в портовых терминалах, на энергообъектах и в других местах с высокой влажностью, запыленностью или химической агрессивностью. Применяется для кабелей питания, управления, связи и автоматизации.

Технические характеристики

• Размеры: ширина 600 мм, высота 100 мм, длина 3000 мм
• Толщина стали: 1,5 мм - усиленное исполнение для повышения жесткости
• Материал: сталь с горячим цинкованием - защищает от коррозии даже при повреждении поверхности
• Полезное сечение: 48 000 мм2 - достаточное пространство для групп кабелей
• Несущая способность: до 170 кг/м на пролете 6 м; до 70 кг/м на пролете 9 м
• Перфорация: есть на боковых стенках и в монтажной зоне - для фиксации кронштейнов и вентиляции
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –60C до +50C, в условиях повышенной влажности и атмосферного воздействия
• Цвет: серый - единый цвет оцинкованной стали
• Исполнение: без разъема - требует сборки на месте

Совместимость и монтаж

Лоток собирается из двух перфорированных лонжеронов и поперечных траверсов. Монтажная перфорация позволяет крепить его к потолкам, стенам и несущим конструкциям с помощью болтов, хомутов или кронштейнов. Для фиксации рекомендованы крепления с шагом не более 1,5–2 м. На пролетах более 6 м требуется дополнительная поддержка. Соединение с другими элементами трассы (углы, переходы) осуществляется через комплектующие серии U5 Combitech. Не совместим с системами быстрого монтажа без адаптеров.

Безопасность и стандарты

Лоток соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельства Российского морского регистра судоходства. Обеспечивает класс огнестойкости, соответствующий нормам для промышленных кабельных трасс. Горячее цинкование снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая несущая способность - выдерживает тяжелые пучки кабелей даже на длинных пролетах
• Перфорация обеспечивает свободную циркуляцию воздуха - предотвращает перегрев кабелей
• Горячее цинкование - надежная защита от коррозии в сырых, соленых и химически активных средах
• Усиленное исполнение - увеличенная толщина стали повышает жесткость и срок службы
• Простой доступ к кабелям - можно легко осмотреть, заменить или добавить провода без демонтажа

Ограничения применения

• Не предназначена для прокладки внутри помещений с постоянным воздействием открытого пламени или экстремальных температур выше +50C
• Не используется как самостоятельная несущая конструкция - требует жесткой фиксации к основанию
• Запрещено применять в средах с концентрацией кислот или щелочей выше допустимых для оцинкованной стали
• Без разъема - требует ручной сборки и точного подбора крепежа

Примеры использования

• Прокладка силовых кабелей на заводе по производству оборудования
• Кабельная трасса в портовом терминале - устойчива к соленому туману и влаге
• Подвесная система для кабелей управления на судне
• Трассировка кабелей в холодильном складе с высокой влажностью

Практические советы

• При проектировании учтите посадочные размеры: ширина лотка 600 мм требует минимум 650 мм свободного пространства для монтажа
• На пролетах 8–9 м используйте дополнительные поддерживающие кронштейны каждые 2–2,5 м
• При использовании в морской среде проверьте целостность цинкового слоя после транспортировки - при повреждении обработайте кромки антикоррозийным составом
• Для удобства обслуживания комбинируйте этот лоток с крышками серии U5 Combitech - они не обязательны, но повышают безопасность
• Артикул usm316hdz - часть серии U5 Combitech, поэтому все комплектующие (углы, тройники, заглушки) должны быть из этой же серии для гарантии совместимости
