Лоток неперфорированный 100х400х6000, 1,0 мм | SNV60140 DKC ДКС

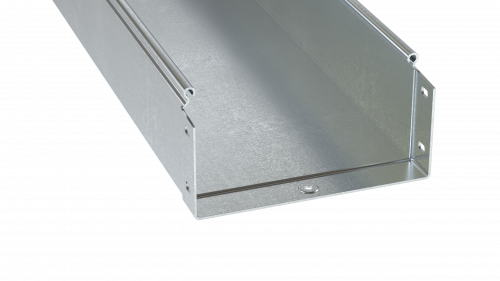

Лоток кабельный листовой 100х400х6000 мм, толщина 1.0 мм от DKC (ДКС) - это усиленный, оцинкованный по методу Сендзимира элемент для прокладки силовых и управляющих кабелей в условиях высоких механических нагрузок и открытых сред. Артикул snv60140 предназначен для надежного монтажа в промышленных объектах, где важны долговечность и огнестойкость.

Назначение и область применения

Лоток кабельный листовой 100х400х6000 мм, толщина 1.0 мм используется для прокладки кабелей в помещениях и на открытом воздухе. Подходит для промышленных зон: цеха, подстанции, энергообъекты, транспортные терминалы, системы автоматизации. Благодаря усиленному исполнению и огнестойкости, его можно применять там, где требуется повышенная безопасность и устойчивость к внешним воздействиям.

Технические характеристики

• Размеры: высота борта 100 мм, ширина основания 400 мм, длина 6000 мм
• Материал: нержавеющая сталь
• Толщина стенки: 1,0 мм
• Тип: неперфорированный - без отверстий, защищает кабели от попадания пыли и влаги извне
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное цинковое покрытие, повышающее коррозионную стойкость
• Огнестойкость: да - соответствует требованиям пожарной безопасности при распространении пламени
• Исполнение: усиленное - благодаря увеличенной толщине металла обеспечивает большую жесткость и несущую способность
• Цвет: серый - единый цветовой стандарт для промышленных систем

Совместимость и монтаж

Лоток кабельный листовой 100х400х6000 мм совместим со всеми типами креплений для лотковой системы S5 Combitech от DKC. Монтаж выполняется с помощью кронштейнов, подвесок и соединителей того же семейства. Для сборки используются болты M8–M10. Учитывайте, что длина 6 метров требует опор через каждые 1,5–2 метра при максимальной нагрузке. Соединение между секциями осуществляется встык - герметичность достигается за счет плотного прилегания и фиксации крепежом.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ Р 50571.15 и нормам пожарной безопасности для кабельных систем. Огнестойкость подтверждена испытаниями на распространение пламени. Цинкование по методу Сендзимира соответствует ISO 1461 и EN 10346, гарантируя длительную защиту от коррозии даже в агрессивных средах.

Преимущества

• Высокая жесткость за счет толщины 1 мм - меньше прогиб при длинных участках
• Оцинковка Сендзимира - более равномерное и адгезионное покрытие, чем гальваническая оцинковка
• Не требует окраски - готов к использованию сразу после установки
• Устойчив к перепадам температур и влажности - подходит для улицы и сырых помещений
• Совместим с системой S5 Combitech - легко расширить или модифицировать трассу

Ограничения применения

Лоток не предназначен для прокладки кабелей в местах постоянного контакта с открытым огнем или высокотемпературными поверхностями свыше +400 C. Также не рекомендуется использовать в средах с высокой концентрацией кислот, щелочей или солевых растворов - хотя оцинковка устойчива, она не выдерживает химически агрессивные жидкости. Нельзя применять как несущую конструкцию для оборудования весом выше 150 кг/м - он рассчитан исключительно на кабельные нагрузки.

Примеры использования

• Прокладка силовых кабелей в цехе металлургического завода
• Трассировка управления в автоматизированном конвейере
• Кабельные каналы на открытых площадках подстанций
• Системы связи и сигнализации в логистических комплексах
• Электроснабжение насосных станций и компрессорных будок

Практические советы

• При монтаже на открытом воздухе используйте дополнительные крепления через каждый 1,5 м - особенно при наличии ветровых нагрузок
• Перед установкой проверьте внутреннюю поверхность лотка на наличие дефектов цинкового слоя - при повреждении обработайте специальным составом
• Для переходов между уровнями используйте углы и повороты из серии S5 Combitech - они точно совпадают по габаритам
• Не перегружайте лоток: суммарный объем кабелей не должен превышать 60% от внутреннего сечения
• Артикул snv60140 - идеально сочетается с крышками и заглушками от DKC для защиты от пыли и влаги
