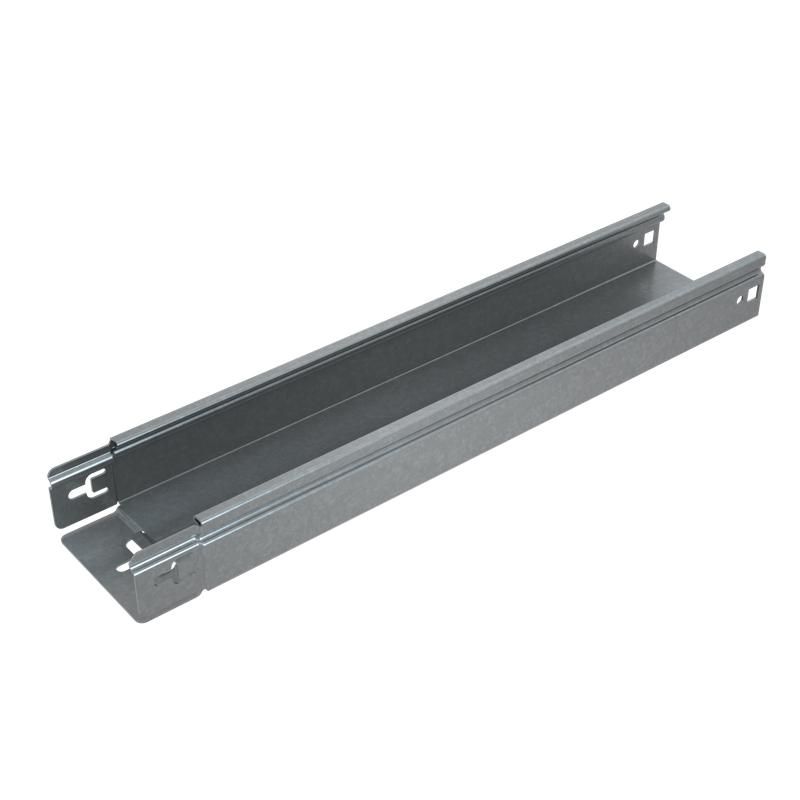

Лоток листовой неперфорированный 100х50 L2500 1.2мм "Быстрый монтаж ПЛЮС" LNplus50-100-1.2-2500 КМ PL9349 КМ-Профиль

Лоток кабельный листовой неперфорированный 50х100х1,2 L2500 мм серии ПЛЮС (LNplus50-100-1.2-2500) от КМ-Профиль - это прочная металлическая конструкция для упорядоченной прокладки кабелей внутри зданий. Его глухое исполнение и завальцованные края обеспечивают безопасность проводов, а система быстрого соединения снижает затраты времени на монтаж.

Назначение и область применения

Лоток LNplus50-100-1.2-2500 предназначен для прокладки силовых и контрольных кабелей в помещениях с сухим климатом и слабоагрессивными условиями. Подходит для использования в офисах, производственных цехах, телекоммуникационных шкафах, распределительных пунктах и других закрытых объектах. Не применяется на улице, в сырых помещениях или там, где есть контакт с химически активными веществами.

Технические характеристики

• Размеры: ширина 100 мм, высота борта 50 мм, длина 2500 мм
• Толщина материала: 1,2 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Покрытие: равномерный цинковый слой, защищающий от коррозии
• Форма: неперфорированный, глухой лоток без отверстий
• Конструкция: края бортов завальцованы на 180°

Совместимость и монтаж

Лоток LNplus50-100-1.2-2500 совместим с другими элементами серии ПЛЮС - в том числе с крышками и угловыми переходниками. Монтаж выполняется по системе «Быстрый монтаж»: интегрированные лепестки на торцах позволяют соединять лотки без дополнительных крепежей. Лотки плотно стыкуются друг с другом, образуя цельную трассу. Установка осуществляется на кронштейны или крепления типа «ласточкин хвост». Для обеспечения герметичности и защиты от пыли рекомендуется применять крышки серии ПЛЮС.

Особенности конструкции

Завальцованные края бортов - ключевая особенность этого лотка. Они полностью скрывают острые кромки стали, исключая риск пореза изоляции кабеля при протяжке или перемещении проводов. Это особенно важно при работе с чувствительными кабелями связи или многожильными проводами. Отсутствие перфорации делает лоток подходящим для сред, где требуется защита от пыли и мелкого мусора.

Преимущества

• Высокая жесткость благодаря толщине 1,2 мм и профилю с бортами 50 мм
• Ускоренный монтаж за счет системы «быстрый монтаж» без болтов и гаек
• Защита кабелей от механических повреждений благодаря завальцованным краям
• Стойкость к коррозии благодаря оцинкованию по Сендзимиру
• Готовая совместимость с аксессуарами серии ПЛЮС

Ограничения применения

• Не предназначена для открытых площадок, улиц, подземных коллекторов или помещений с повышенной влажностью
• Не выдерживает воздействие кислот, щелочей, масел и растворителей - материал не рассчитан на агрессивные среды
• Не используется в условиях температур ниже -40C или выше +60C без дополнительного анализа
• Не заменяет трубу или канал - не обеспечивает степень защиты IP выше чем базовая

Примеры использования

• Прокладка кабелей управления между станками на сборочных линиях
• Интеграция в шкафы автоматизации и распределительные устройства
• Обустройство кабельных трасс в административных зданиях и серверных комнатах
• Подключение оборудования в медицинских учреждениях и учебных центрах

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность лотка была свободна от заусенцев - даже при завальцовке возможны дефекты производства
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров, чтобы избежать прогиба под собственным весом
• Выбирайте крышки серии ПЛЮС того же цвета и материала - они точно соответствуют по форме и замкам
• При необходимости удлинить лоток - используйте только оригинальные соединители от КМ-Профиль; самодельные решения нарушают целостность контакта
• Посадочный диаметр для кабелей до 60 мм - оптимальный, более крупные кабели требуют увеличенной ширины лотка
