Лоток неперфорированный 600х100х3000х1,5мм, лонжерон, цинк-ламельный | UNM316ZL DKC ДКС

Лоток неперфорированный листовой 600х100х3000х1,5мм, лонжерон, цинк-ламельный от DKC (ДКС), артикул unm316zl, предназначен для надежной прокладки силовых и контрольных кабелей на протяженных участках в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Этот лоток используется там, где требуется высокая механическая прочность и долговечность: на промышленных предприятиях, в портах, на верфях, в крупных складских комплексах и производственных зонах с длительными трассами кабельных путей. Подходит для прокладки кабелей в местах с возможным воздействием влаги, солевых испарений, химических веществ и вибраций.

Технические характеристики

• Размеры: 600 мм (ширина) × 100 мм (высота) × 3000 мм (длина)
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная с цинк-ламельным покрытием
• Полезное сечение: 48 000 мм2 - позволяет размещать значительный объем кабелей
• Исполнение: без разъема, с перфорацией на боковых стенках
• Огнестойкость: да - выдерживает температурные нагрузки без потери целостности
• Цвет: серый
• Наличие NATO-монтажных отверстий - совместимость с международными системами крепления
• Усиленное исполнение для больших пролетов - снижает прогиб при установке на расстояниях до 6 метров

Совместимость и монтаж

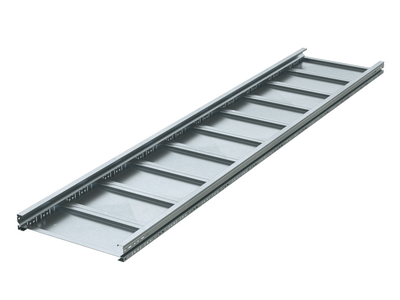

Лоток выполнен в виде жесткой рамы из двух перфорированных лонжеронов и поперечных траверсов, что позволяет легко крепить его к опорам, стенам или потолкам через отверстия NATO. Монтаж выполняется с помощью болтовых соединений - не требует сварки. Благодаря перфорированным боковым стенкам можно фиксировать кабели хомутиками или крепежными планками прямо на корпусе. Для удлинения трассы лотки соединяются друг с другом по длине с использованием комплектующих серии U5 Combitech.

Безопасность и стандарты

• Соответствует ГОСТ 30546.1-98 по сейсмоустойчивости
• Имеет свидетельство Российского морского регистра судоходства - допущен к применению на морских и речных объектах
• Огнестойкость подтверждена испытаниями - не распространяет горение и сохраняет форму при нагреве

Преимущества

• Цинк-ламельное покрытие обеспечивает в 1,5–2 раза большую коррозионную стойкость по сравнению с обычным гальваническим цинком такой же толщины
• Высокая несущая способность - позволяет использовать на длинных пролетах без дополнительных подвесок
• Жесткая конструкция минимизирует деформацию при монтаже и эксплуатации
• Перфорация на боковых стенках упрощает крепление кабелей и обслуживание трассы
• Серый цвет - не выгорает на солнце, хорошо сочетается с промышленным оборудованием

Ограничения применения

• Не предназначен для прокладки кабелей в зонах с постоянным погружением в воду - хотя покрытие устойчиво к влаге, он не является герметичным каналом
• Не рекомендован для использования в средах с высокой концентрацией щелочей и кислот - цинк-ламель защищает от коррозии, но не противостоит агрессивной химии
• Требуется точный расчет шага опор - при превышении допустимого пролета возможен прогиб

Примеры использования

• Прокладка силовых кабелей вдоль причальных сооружений в морском порту
• Кабельные трассы на заводе по переработке нефтепродуктов
• Подводка питания к конвейерным линиям в логистическом центре
• Распределение сигналов управления на судне по всем палубам

Практические советы

• При проектировании трассы учтите посадочные размеры: ширина лотка 600 мм требует свободного пространства не менее 650 мм для удобного монтажа и обслуживания
• Для пролетов более 4 метров используйте дополнительные поддерживающие кронштейны - даже усиленное исполнение имеет пределы
• При соединении нескольких лотков проверьте совпадение отверстий NATO - они должны точно совпадать для равномерного распределения нагрузки
• При работе в соленом воздухе (например, на берегу моря) регулярно осматривайте поверхность - цинк-ламель долго служит, но при повреждении покрытия нужна немедленная замена элемента
• Артикул unm316zl - это часть серии U5 Combitech; все комплектующие этой серии взаимозаменяемы - выбирайте одинаковые элементы для всей системы
