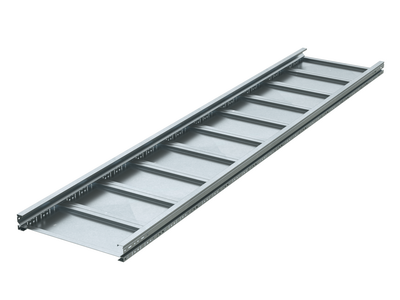

Лоток неперфорированный 600х100 L6000 сталь 2мм тяжелый (лонжерон) гор. оцинк. ДКС UNH616HDZ

Лоток листовой неперфорированный стальной горячеоцинкованный DKC U5 Combitech (артикул unh616hdz) предназначен для прокладки силовых и управляющих кабелей на промышленных объектах с высокими механическими нагрузками и агрессивной средой. Его прочная конструкция и защитное покрытие позволяют использовать его в условиях повышенной влажности, вибраций и температурных колебаний.

Назначение и область применения

Лоток DKC U5 Combitech применяется там, где требуется надежная и долговечная кабельная трасса: на промышленных предприятиях, в портах, на верфях, в производственно-складских комплексах, на энергообъектах и в других местах с высокой механической нагрузкой. Подходит для прокладки кабелей на пролетах до 9 метров. Благодаря усиленному исполнению и огнестойкости используется в зонах с повышенными требованиями к безопасности.

Технические характеристики

• Материал: сталь с горячим цинкованием — защищает от коррозии даже при повреждении поверхности
• Толщина стенки: 2 мм — обеспечивает жесткость и высокую несущую способность
• Размеры: 100×600 мм или 600×100 мм — можно монтировать как широким, так и узким ребром вверх
• Длина: 6000 мм — стандартная длина для минимизации стыков
• Полезное сечение: 48 000 мм² — достаточна для прокладки большого числа кабелей
• Перфорация боковой стенки: да — позволяет фиксировать кабели хомутиками и проводить обслуживание
• Усиленное исполнение: да — увеличенная прочность для работы на больших пролетах
• Огнестойкость: да — не распространяет пламя, сохраняет целостность при нагреве
• NATO монтажные отверстия: да — совместимы с международными системами крепления
• Цвет: серый — стандартный цвет оцинкованной стали
• Климатическое исполнение: ОМ1/У1/УХЛ(1,5)/ХЛ1 — работает при температурах от –60°C до +50°C, в условиях повышенной влажности и атмосферного воздействия
• Исполнение: без разъема — требует установки с помощью фланцевых соединений

Совместимость и монтаж

Лоток DKC U5 Combitech монтируется на опоры с шагом до 6 м (при нагрузке до 170 кг/м) или до 9 м (до 70 кг/м). Для соединения секций используются фланцы и болтовые соединения — разъемов в комплекте нет. NATO-отверстия позволяют крепить лоток к рамным конструкциям, анкерным плитам и другим элементам по стандартам НАТО. Перфорированные боковые стенки удобны для крепления кабелей хомутиками без демонтажа крышки. Установка возможна как горизонтально, так и вертикально — геометрия 100×600 мм позволяет выбрать ориентацию по нужде.

Безопасность и стандарты

Лоток соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельство Российского морского регистра судоходства. Материал не поддерживает горение, что подтверждает огнестойкость. Горячее цинкование соответствует ISO 1461 — гарантирует срок службы более 25 лет в агрессивных средах. Применим в зонах с взрывоопасной средой при соблюдении норм ПУЭ и ГОСТ Р 50571.

Преимущества

• Высокая несущая способность — выдерживает тяжелые кабельные пакеты на длинных пролетах
• Устойчивость к коррозии — горячее цинкование защищает даже при царапинах и ударах
• Сейсмостойкость — не деформируется при вибрациях и землетрясениях
• Доступ к кабелям — перфорация боковых стенок позволяет легко закреплять и менять кабели
• Широкий температурный диапазон — работает в суровых климатических условиях
• Совместимость с международными системами крепления — благодаря NATO-отверстиям

Ограничения применения

• Не предназначена для прокладки в замкнутых воздушных каналах без вентиляции — может образовываться конденсат
• Требует точного расчета шага опор — при превышении допустимых пролетов возможна прогиб
• Отсутствие крышки — кабели не защищены от внешних воздействий, пыли и случайных контактов
• Не рекомендуется для внутренней домашней проводки — избыточная прочность и стоимость
• Запрещено применять в средах с постоянным воздействием кислот и щелочей — цинк может растворяться

Примеры использования

• Прокладка силовых кабелей на заводе по производству судов — на открытых эстакадах с высокой влажностью
• Кабельная трасса в портовом терминале — для питания кранов, конвейеров и освещения
• Трассировка управления на нефтегазовом объекте — в условиях перепадов температур и вибраций
• Подвеска кабелей в складском комплексе с высокими потолками — использование пролетов до 9 м

Практические советы

• При монтаже на пролете 6–9 м обязательно используйте поддерживающие кронштейны — не экономьте на опорах
• Выбирайте ориентацию 600 мм вниз — так увеличится жесткость и снижается риск прогиба
• Для защиты кабелей от механических повреждений используйте мягкие вставки на острых краях лотка
• Проверяйте соответствие посадочных отверстий в кронштейнах — NATO-отверстия требуют специальных болтов M8/M10
• При необходимости удлинения — стыкуйте секции через фланцы с герметичными прокладками, чтобы исключить попадание влаги
• Не используйте лоток как несущую конструкцию для оборудования — он рассчитан только на кабельные нагрузки
