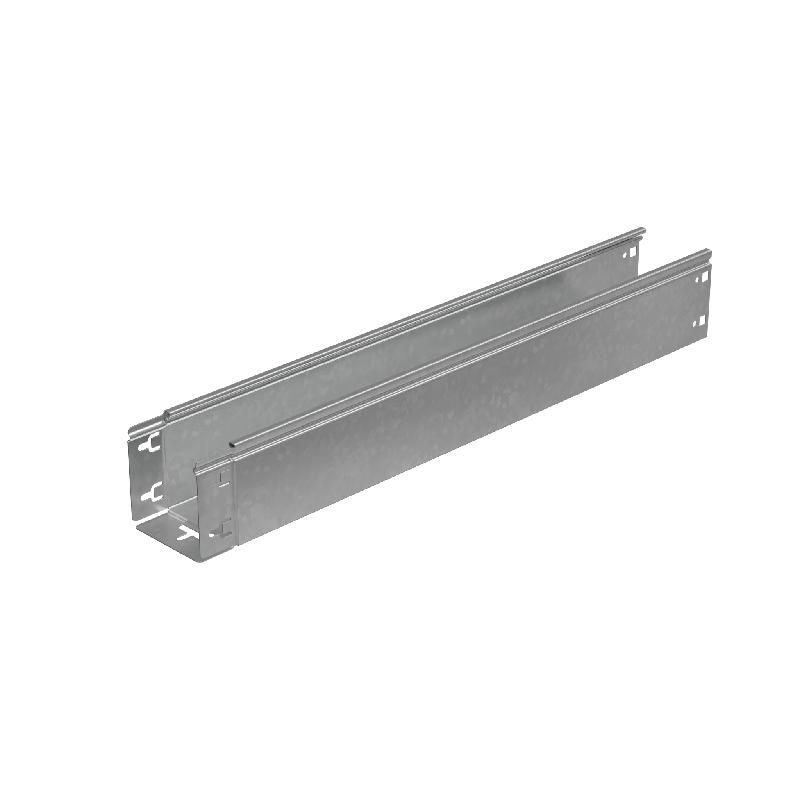

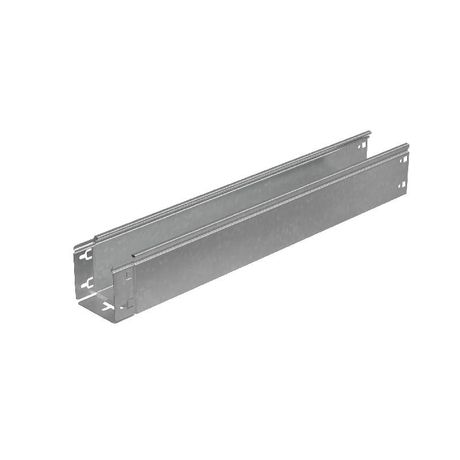

Лоток листовой неперфорированный 100х100 L4000 сталь 1.2мм "Быстрый монтаж ПЛЮС" КМ PL11042 КМ-Профиль LNplus100-100-1.2-4000

Лоток листовой неперфорированный 100х100х1,2 мм L4000 сталь от КМ-Профиля - это прочный металлический канал для прокладки кабелей в помещениях. Благодаря оцинкованному покрытию и завальцованным краям он обеспечивает безопасную и долговечную транспортировку проводов в условиях сухого и умеренно агрессивного воздуха.

Назначение и область применения

Лоток листовой неперфорированный 100х100х1,2 мм L4000 сталь предназначен для прокладки силовых и контрольных кабелей внутри зданий. Подходит для офисов, производственных цехов, жилых комплексов и других объектов с контролируемым микроклиматом. Не применяется на улице, в сырых помещениях или там, где есть контакт с химически активными веществами. Соответствует требованиям ГОСТ 15150-69 для эксплуатации в классах климатического исполнения УХЛ и Т.

Технические характеристики

• Размеры: ширина 100 мм, высота борта 100 мм, длина 4000 мм
• Толщина стенки: 1,2 мм
• Материал: сталь
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное антикоррозийное покрытие
• Цвет: светло-серый
• Полезная площадь сечения: 9362 мм2 - позволяет прокладывать значительное количество кабелей без перегрузки канала
• Форма: прямоугольный глухой лоток без отверстий

Совместимость и монтаж

Лоток листовой неперфорированный 100х100х1,2 мм L4000 сталь совместим с другими элементами серии PLUS: углы, переходники, крышки и соединители. Монтаж выполняется по принципу «быстрый монтаж» - лепестки на торцах лотка зацепляются друг за друга без дополнительных крепежей. Это снижает время установки и исключает необходимость сверления. Лоток можно закрепить на стене или потолке с помощью кронштейнов или подвесов, соответствующих нагрузкам на кабельную трассу. Для герметичности и защиты от пыли рекомендуется использовать крышки серии PLUS.

Особенности конструкции

Края бортов лотка завальцованы на 180 градусов - это исключает острые кромки, которые могут повредить изоляцию кабеля при протяжке. Такая форма также увеличивает жесткость профиля и снижает риск деформации при сборке. Интегрированные соединительные лепестки обеспечивают точное выравнивание соседних участков трассы без люфтов.

Преимущества

• Высокая механическая прочность благодаря толщине 1,2 мм и оцинкованной стали
• Устойчивость к коррозии - покрытие Сендзимира служит дольше обычного горячего цинкования
• Экономия времени на монтаже - система быстрой сборки требует минимум инструментов
• Защита кабелей - завальцованные края исключают порезы изоляции
• Готовая совместимость с крышками и фурнитурой серии PLUS - единая система компонентов

Ограничения применения

• Не предназначена для открытых площадок - цинк под воздействием осадков и солей теряет защитные свойства
• Не используется в агрессивных средах: химические производства, мясопереработка, бассейны, теплотрассы
• Не подходит для прокладки кабелей с температурой выше +70 C - материал сохраняет форму до этого значения
• Не является самонесущей конструкцией - требуется опора через каждые 1–1,5 метра при максимальной нагрузке

Примеры использования

• Прокладка кабелей управления в автоматизированных цехах
• Интеграция в распределительные щитовые комнаты
• Обустройство кабельных трасс в административных зданиях
• Подключение оборудования на конвейерах и станках с внутренней маршрутизацией

Практические советы

• Перед монтажом проверьте, чтобы все лотки одной трассы были одного типа - смешивание серий может нарушить герметичность соединений
• При необходимости удлинения используйте только оригинальные соединители серии PLUS - самодельные решения снижают надежность
• Для длинных трасс (>10 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• При использовании крышек убедитесь, что они плотно защелкиваются - даже частично открытые крышки снижают степень защиты от пыли
• Посадочные диаметры кабелей должны учитывать заполнение не более 40–50% сечения лотка - это обеспечит теплоотвод и удобство обслуживания
