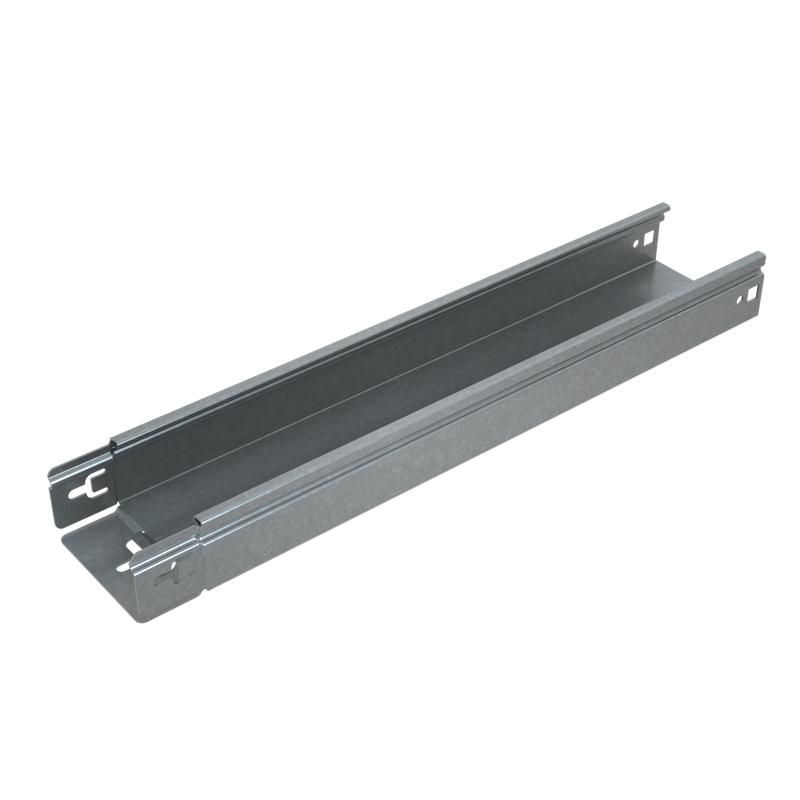

Лоток листовой неперфорированный 150х50 L2000 0.8мм "Быстрый монтаж ПЛЮС" LNplus50-150-0.8-2000 HD КМ PL3000 КМ-Профиль

Лоток кабельный листовой неперфорированный 50х150х0.8 L2000 мм серии ПЛЮС HD от КМ-Профиль - это прочная металлическая конструкция для прокладки кабелей в условиях повышенной влажности, на улице или в слабокоррозийной среде. Артикул pl3000 обеспечивает надежную и быструю сборку трасс без необходимости сварки.

Назначение и область применения

Лоток кабельный листовой неперфорированный 50х150х0.8 L2000 мм серии ПЛЮС HD предназначен для прокладки силовых и контрольных кабелей в местах, где важна защита от внешних воздействий, но не требуется вентиляция внутри канала. Подходит для установки в помещениях с высокой влажностью - например, в цехах, насосных станциях, тепловых пунктах. Также применяется на открытых участках: эстакадах, площадках, в зонах с минимальным уровнем запыленности. Изделие соответствует требованиям ГОСТ 15150-69 и рассчитано на работу в умеренном климате.

Технические характеристики

• Ширина: 150 мм
• Высота борта: 50 мм
• Толщина стенки: 0,8 мм
• Длина: 2000 мм
• Материал: сталь оцинкованная методом горячего погружения (по ГОСТ 9.307-89)
• Поверхность: неперфорированная, гладкая
• Края бортов: завальцованные на 180°

Совместимость и монтаж

Лоток серии ПЛЮС HD оснащен интегрированными соединительными лепестками, которые позволяют собирать трассу без болтов и сварки - система «Быстрый монтаж». Лотки легко состыковываются друг с другом по длине и фиксируются за счет перекрытия кромок. Для герметичного закрытия трассы рекомендуются крышки серии ПЛЮС HD. Установка выполняется на кронштейны, подвесы или крепления к стене/потолку. Посадочные места для крепежа предусмотрены вдоль всей длины.

Безопасность и стандарты

Изделие изготовлено из стали с антикоррозийным цинковым покрытием по ГОСТ 9.307-89, что гарантирует долговечность в агрессивных средах. Конструкция соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Завальцованные края бортов предотвращают порезы кабелей и снижают риск травм при работе с трассой.

Преимущества

• Завальцованные края - безопасны для изоляции кабелей и не требуют дополнительной обработки после резки
• Оцинкование горячим способом - устойчивость к коррозии даже при постоянной влажности
• Система «Быстрый монтаж» - экономия времени на сборке, минимум крепежа
• Гладкая поверхность - легкая очистка, отсутствие задержек пыли и грязи
• Стандартная длина 2000 мм - совместима с большинством типовых решений

Ограничения применения

Не предназначена для установки в местах с высокой химической активностью среды (например, в кислотных или щелочных производствах). Не рекомендуется применять там, где возможны ударные нагрузки или частые механические воздействия - тонкая стенка 0,8 мм не выдерживает значительных давлений. Открытая форма без крышек не защищает от крупного мусора и животных. Максимальная температура эксплуатации - до +40 C (по ГОСТ 15150-69).

Примеры использования

• Прокладка кабелей управления на производственных линиях в пищевой промышленности
• Кабельные трассы в подземных переходах и тоннелях с высокой влажностью
• Распределение проводов на открытых электростанциях и распределительных пунктах
• Обвязка оборудования в котельных и HVAC-системах

Практические советы

• Учитывайте посадочную ширину 150 мм - выбирайте кабели с суммарным наружным диаметром не более 120–130 мм для удобного заполнения
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров, чтобы избежать деформаций при перепадах температур
• Всегда используйте крышки серии ПЛЮС HD, особенно на улице или в местах с доступом посторонних лиц
• При резке лотка - проверьте целостность оцинковки на новом срезе; при необходимости обработайте края специальной краской против коррозии
• Артикул pl3000 совместим с другими элементами серии ПЛЮС HD - углы, тройники, переходники - для создания комплексной системы
