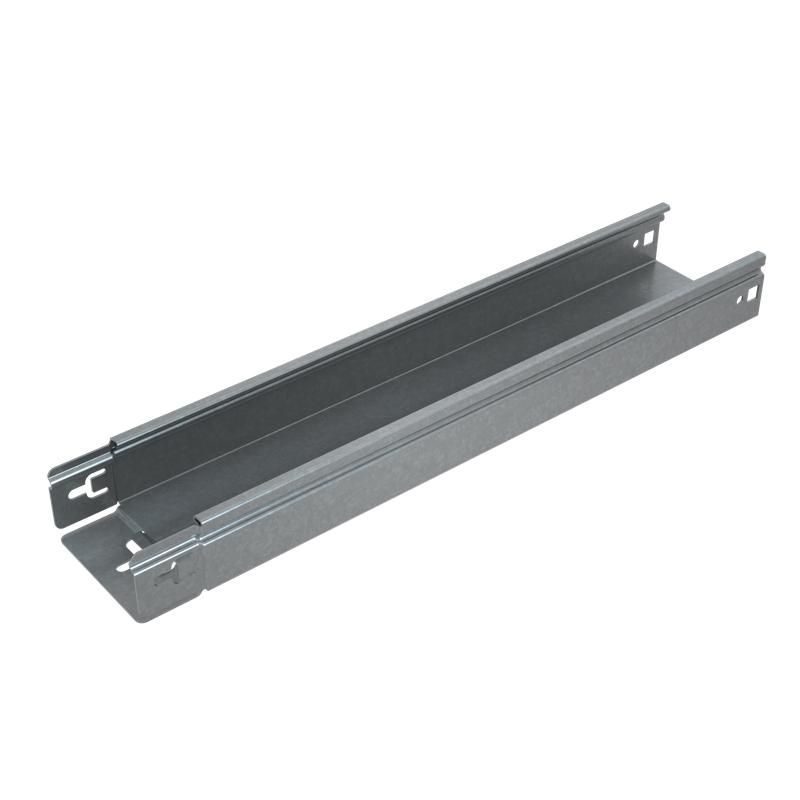

Лоток кабельный листовой неперфорированный LNplus INOX304 50x150 мм Система КМ PL13099

Лоток кабельный листовой неперфорированный 50х150х1,2 L3000 мм INOX304 КМ-профиль, серия ПЛЮС - прочный металлический канал из нержавеющей стали для прокладки кабелей в агрессивных и влажных средах. Подходит для промышленного оборудования, где важна долговечность, чистота и безопасность. Артикул LNplus50-150-1.2-3000 соответствует требованиям ГОСТ 15150-69.

Назначение и область применения

Лоток предназначен для прокладки силовых и контрольных кабелей в условиях повышенной влажности, воздействия химических веществ, перепадов температур и требований к гигиене. Применяется в пищевой и фармацевтической промышленности, на химических производствах, в портовых и прибрежных объектах, в системах очистки воды и воздуха. Благодаря материалу AISI304 и герметичному исполнению, лоток выдерживает регулярную мойку и дезинфекцию.

Технические характеристики

• Материал: нержавеющая сталь AISI304 - устойчива к коррозии, кислотам, щелочам и солям
• Форма: листовой, неперфорированный - защищает кабели от пыли, влаги и механических повреждений
• Размеры: ширина 150 мм, высота борта 50 мм, длина 3000 мм
• Толщина стенки: 1,2 мм - обеспечивает жесткость и устойчивость к деформациям
• Полезное сечение: 6922 мм2 - позволяет разместить значительный объем кабелей
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при нагреве
• Покрытие: необработанная поверхность - не имеет антикоррозийного или декоративного слоя
• Цвет: серый - естественный цвет нержавеющей стали

Совместимость и монтаж

Лоток совместим с крышками серии ПЛЮС, которые плотно закрываются и предотвращают попадание мусора и влаги внутрь. Монтаж осуществляется по принципу «быстрый монтаж»: соединительные лепестки, интегрированные в борта лотка, позволяют легко состыковывать элементы без дополнительных крепежей. Лотки фиксируются друг с другом путём зацепления и последующего легкого давления - сборка занимает минимум времени. Для крепления к опорам используются стандартные кронштейны с шагом до 1,5 метра. Учитывайте посадочные размеры: внешняя ширина составляет 150 мм, поэтому кронштейны должны соответствовать этому параметру.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 - нормам для оборудования, работающего в умеренных и холодных климатических зонах. Нержавеющая сталь AISI304 не содержит токсичных покрытий, что делает лоток безопасным для использования в сферах с прямыми контактами с продукцией (пища, медикаменты). Огнестойкость подтверждает соответствие требованиям пожарной безопасности при прокладке кабелей в помещениях с высокими рисками возгорания.

Преимущества

• Высокая коррозионная стойкость - срок службы превышает 25 лет даже в морском климате
• Завальцованные края бортов - исключают порезы кабелей при прокладке и обслуживании
• Отсутствие перфорации - снижает риск попадания влаги, пыли и насекомых внутрь канала
• Удобство сборки - лепестки-замки позволяют собирать трассу без сварки и болтов
• Подходит для частой мойки - идеален для помещений класса GMP и HACCP

Ограничения применения

Лоток не предназначен для установки в местах с постоянными ударными нагрузками - например, рядом с движущимися механизмами без дополнительной защиты. Не следует применять в средах с концентрацией хлоридов выше 200 ppm - возможна точечная коррозия. Также не рекомендуется использовать без крышек в условиях активного пылевыделения - хотя лоток неперфорированный, открытые торцы остаются уязвимыми. Температура эксплуатации не должна превышать +400 C - при более высоких значениях возможно изменение структуры стали.

Примеры использования

• Кабельные трассы в цехах по производству молочных продуктов - там, где требуется ежедневная мойка водой и паром
• Прокладка кабелей управления на химическом заводе - вблизи трубопроводов с кислотами и щелочами
• Электроснабжение судового оборудования - в условиях высокой влажности и соленого тумана
• Кабельные системы в больницах и лабораториях - где важна стерильность и отсутствие отслоений покрытия

Практические советы

• Обязательно используйте крышки серии ПЛЮС - они усиливают защиту и упрощают проверку состояния кабелей
• При прокладке длинных участков оставляйте компенсационные зазоры между лотками - металл расширяется при нагреве
• Перед монтажом проверьте чистоту внутренней поверхности - на нержавейке могут остаться частицы стали от других работ
• Для крепления к бетонным поверхностям применяйте анкерные болты M8–M10; для металлоконструкций - саморезы по металлу с пружинными шайбами
• Артикул LNplus50-150-1.2-3000 можно комбинировать с другими элементами серии ПЛЮС - углы, переходники, тройники - все имеют одинаковый профиль
