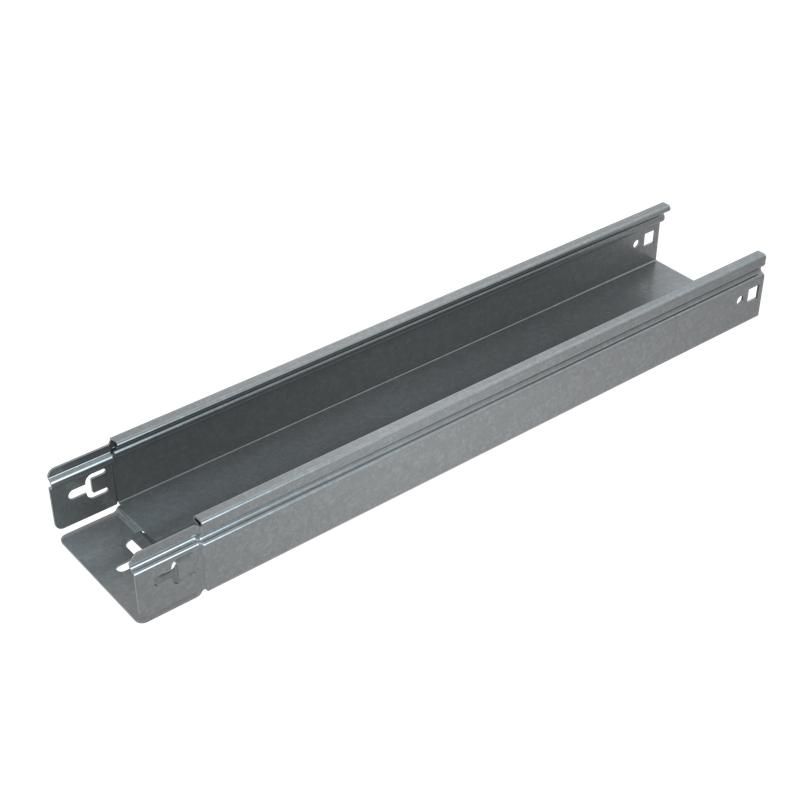

Лоток кабельный листовой LNplus50-200-0.55-2000 50x200 мм Система КМ PL2880

Лоток кабельный листовой неперфорированный 50х200х0,55 L2000 мм серии ПЛЮС (LNplus50-200-0.55-2000) от КМ-Профиль - это прочная металлическая конструкция для укладки силовых и контрольных кабелей в помещениях. Его глухое исполнение и оцинкованная сталь делают его подходящим решением для сухих и малоагрессивных сред.

Назначение и область применения

Лоток LNplus50-200-0.55-2000 предназначен для прокладки кабелей внутри зданий: офисах, производственных цехах, жилых комплексах, серверных и распределительных пунктах. Подходит для систем управления, автоматизации, освещения и слаботочных сетей. Не применяется на улице, в сырых помещениях, в агрессивных химических средах или там, где возможны ударные нагрузки.

Технические характеристики

• Габариты: ширина 200 мм, высота борта 50 мм, толщина стенки 0,55 мм, длина 2000 мм
• Материал: сталь оцинкованная по технологии Сендзимира - равномерное покрытие цинком, устойчивое к коррозии
• Форма: неперфорированный листовой лоток - закрытая конструкция без отверстий
• Края бортов: завальцованные на 180° - защищают кабели от порезов и перегибов
• Стандарт соответствия: ГОСТ 15150-69 - рассчитан на работу в условиях умеренного климата

Совместимость и монтаж

Лоток LNplus50-200-0.55-2000 совместим с другими элементами серии ПЛЮС: крышками, углами, переходниками и соединителями. Монтаж выполняется по принципу «Быстрый монтаж» - лотки стыкуются друг с другом без дополнительных крепежей благодаря интегрированным лепесткам. Лепестки гнутся и фиксируются в замках соседнего лотка, обеспечивая герметичное и жесткое соединение. Установка требует минимума инструментов: плоскогубцы и ножницы по металлу достаточны для резки и сборки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения УХЛ4 - допускает температурный диапазон от −25C до +40C и относительную влажность до 80%. Оцинкование по Сендзимиру гарантирует долговечность без дополнительного антикоррозийного покрытия. Наличие завальцованных кромок снижает риск травм при работе с кабелями.

Преимущества

• Завальцованные края - безопасны для изоляции кабелей, не требуют установки защитных планок
• Система «Быстрый монтаж» - экономит до 40% времени на сборке трассы по сравнению с болтовыми соединениями
• Равномерное оцинкование Сендзимира - устойчиво к выгоранию, не отслаивается, сохраняет целостность при гибке
• Высокая жесткость конструкции - не прогибается под собственным весом даже при длинных участках

Ограничения применения

• Не предназначена для открытых площадок, дождливых зон, подвалов с постоянной влагой
• Не используется в агрессивных средах: химические производства, кислотные/щелочные цеха, морские объекты
• Толщина стенки 0,55 мм - не подходит для мест с высокой механической нагрузкой (например, проезд автопогрузчиков)
• Без крышек - не защищает от пыли и мелкого мусора; использование крышек обязательно в помещениях с активным движением

Примеры использования

• Укладка кабелей питания и связи между этажами в многоэтажном офисном здании
• Трассировка сигналов управления на конвейерной линии в пищевой промышленности
• Прокладка медных и оптоволоконных кабелей в серверной комнате
• Обустройство кабельных каналов в учебных аудиториях и медицинских учреждениях

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность лотка была чистой - грязь может повредить изоляцию кабелей
• Для длинных прямых участков используйте компенсационные зазоры (не менее 5–10 мм на каждые 10 метров) - металл расширяется при нагреве
• Выбирайте крышки серии ПЛЮС того же цвета и материала - они плотно защелкиваются и не выпадают при вибрации
• При необходимости резки - используйте ножницы по металлу с острыми зубьями, чтобы не деформировать кромки
• Посадочный диаметр для кабелей: суммарный внешний диаметр всех проводов не должен превышать 60% внутреннего объема лотка - это обеспечивает теплоотвод и удобство обслуживания
