Лоток кабельный листовой LN50-200-0.55-2000 50x200 мм Быстрый монтаж Система КМ LO16235

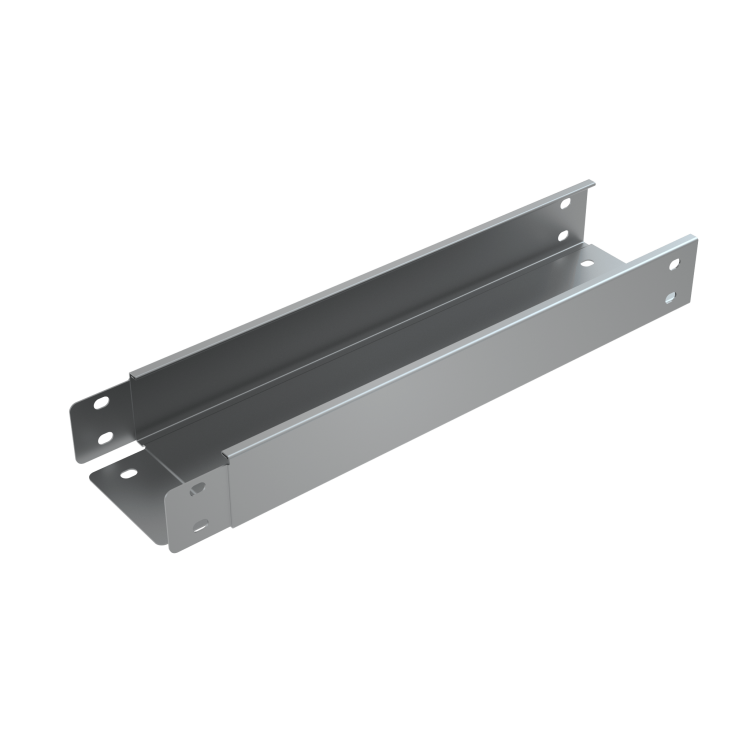

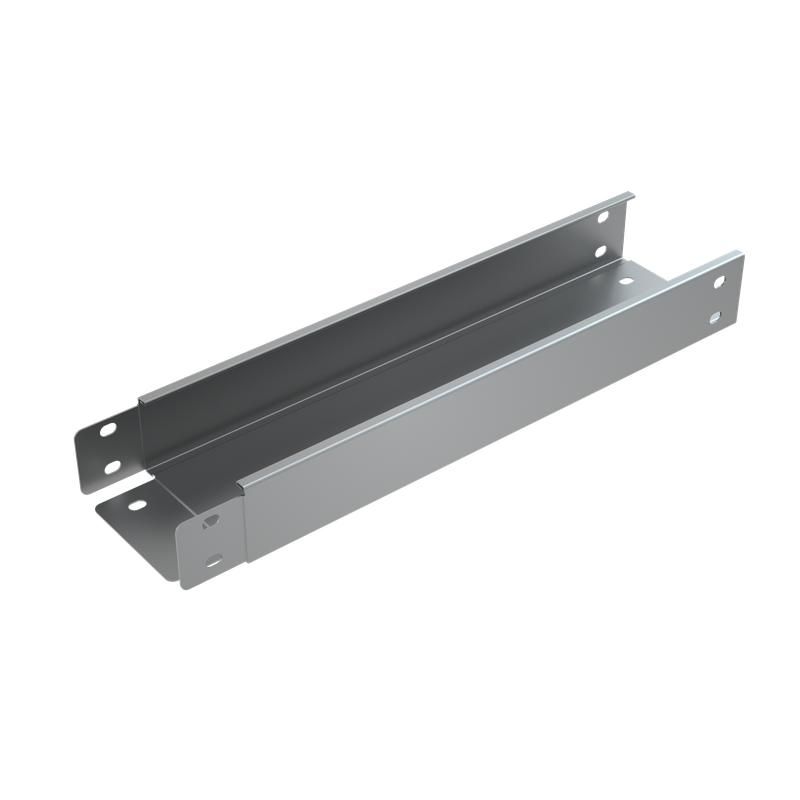

Лоток кабельный листовой неперфорированный 50х200х0,55 L2000 мм КМ-Профиль - это базовый элемент для организации защищённой кабельной трассы в помещениях. Изготовлен из оцинкованной стали, он обеспечивает прочную и долговечную защиту проводов от механических воздействий, особенно в условиях сухого воздуха и слабоагрессивных сред. Артикул lo16235 соответствует стандартным требованиям для внутренней прокладки кабелей.

Назначение и область применения

Лоток кабельный листовой неперфорированный 50х200х0,55 L2000 мм КМ-Профиль предназначен для укладки и защиты силовых, контрольных и коммуникационных кабелей внутри зданий. Подходит для использования в офисах, производственных цехах, серверных, телекоммуникационных шкафах и других закрытых объектах. Не рекомендуется для наружной установки, в сырых помещениях или агрессивных химических средах.

Технические характеристики

• Высота борта: 50 мм - обеспечивает удержание кабелей и препятствует их выпадению;
• Ширина лотка: 200 мм - позволяет размещать до нескольких десятков кабелей в зависимости от их диаметра;
• Толщина стенки: 0,55 мм - оптимальная жёсткость для лёгкой сборки и достаточного запаса прочности;
• Длина: 2000 мм - стандартная длина для удобной транспортировки и монтажа;
• Материал: сталь оцинкованная по методу Сендзимира - устойчивость к коррозии в сухих условиях;
• Поверхность: гладкая, неперфорированная - исключает попадание пыли и мусора внутрь при использовании крышки.

Совместимость и монтаж

Лоток кабельный листовой неперфорированный 50х200х0,55 L2000 мм КМ-Профиль оснащён интегрированными лепестками для быстрой стыковки. Лотки соединяются без дополнительных крепёжных деталей - достаточно совместить кромки и слегка согнуть лепестки. Это снижает время монтажа и исключает потерю комплектующих. Для герметичности и защиты от внешних загрязнений применяйте крышку той же серии. Установка осуществляется на кронштейны, подвесы или крепления к стене/потолку с шагом не более 1,5 метра.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ4 - допускает применение в помещениях с умеренным климатом и невысокой влажностью. Оцинкованное покрытие соответствует нормам по антикоррозийной защите. Применение в электроустановках требует соблюдения правил ПУЭ и норм по распределению нагрузки на кабельные трассы.

Преимущества

• Простота монтажа благодаря системе «быстрый монтаж» - не нужны болты или сварка;
• Равномерная поверхность без перфораций - минимизирует риск забивания пылью и грязью;
• Стандартные размеры - легко сочетаются с другими элементами серии КМ-Профиль;
• Цинковое покрытие - продлевает срок службы в сравнении с обычной сталью;
• Готов к использованию с крышкой - можно сразу заказать комплект для полной герметизации.

Ограничения применения

• Не предназначена для открытых площадок, улиц, подвалов с повышенной влажностью;
• Не выдерживает контакт с кислотами, щелочами, маслами и агрессивными химикатами;
• Толщина 0,55 мм не рассчитана на значительные точечные нагрузки - нельзя использовать как несущую конструкцию;
• Не подходит для высокотемпературных зон (например, рядом с нагревательными приборами);
• Без крышки - не защищает от пыли и случайного контакта с кабелями.

Примеры использования

• Прокладка кабелей питания и управления в производственных линиях;
• Обустройство кабельных трасс в серверных и телекоммуникационных шкафах;
• Монтаж сигнализационных и осветительных кабелей в административных зданиях;
• Закрытые каналы для кабелей в учебных заведениях и больницах.

Практические советы

• Перед монтажом проверьте, что радиус изгиба лотка не меньше 80 мм - иначе возможна деформация;
• При необходимости удлинения лотка используйте только оригинальные соединители КМ-Профиль - самодельные стыки нарушают целостность системы;
• Для большего количества кабелей выбирайте лотки с крышкой - она также служит дополнительной защитой от случайного доступа;
• Учитывайте посадочные размеры креплений - они должны соответствовать типу потолка или стены (бетон, металл, дерево);
• Артикул lo16235 - идеально сочетается с крышками и углами той же серии; всегда берите комплект целиком.
