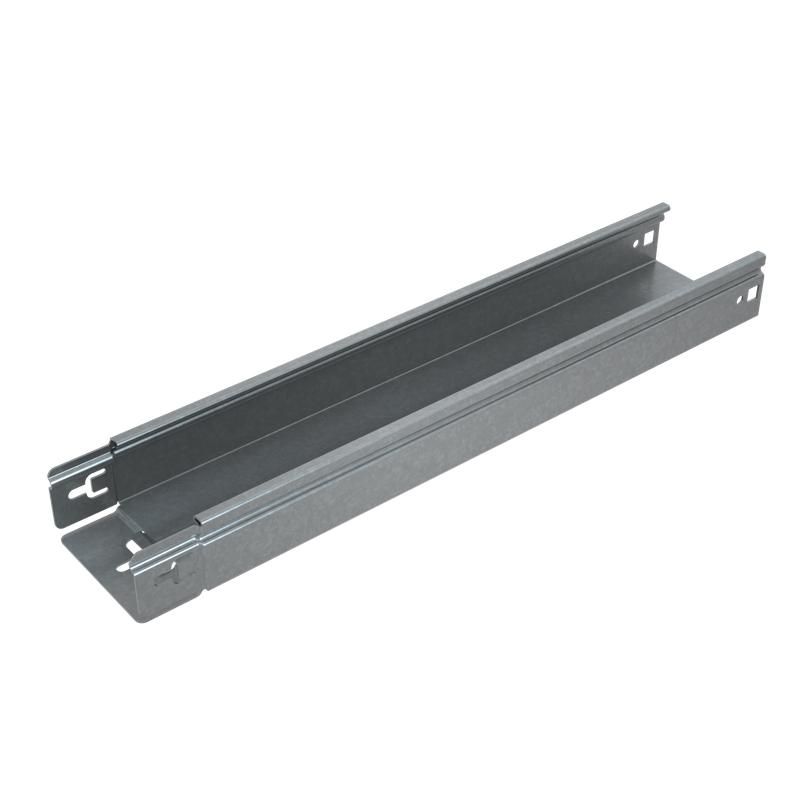

Лоток листовой неперфорированный 200х50 L2000 1.5мм "Быстрый монтаж ПЛЮС" LNplus50-200-1.5-2000 HD КМ PL3006 КМ-Профиль

Лоток кабельный листовой неперфорированный 50х200х1,5 L2000 мм серии ПЛЮС HD от КМ-Профиль — это прочный металлический элемент для прокладки кабелей в условиях повышенной влажности, на улице или в слабокоррозийной среде. Артикул pl3006 предназначен для создания надежных кабельных трасс без перфорации, где важна целостность изоляции проводов.

Назначение и область применения

Лоток серии ПЛЮС HD применяется для прокладки силовых, контрольных и коммуникационных кабелей в закрытых и открытых помещениях. Подходит для объектов с высокой влажностью — например, насосных станций, тепловых пунктов, тоннелей, элеваторов, а также для наружного монтажа в зонах с минимальным уровнем химического воздействия. Благодаря оцинкованному покрытию и герметичной форме, он защищает кабели от влаги, пыли и механических повреждений.

Технические характеристики

• Габариты: ширина 200 мм, высота борта 50 мм, толщина стенки 1,5 мм, длина 2000 мм
• Материал: сталь с оцинкованным покрытием методом горячего погружения (по ГОСТ 9.307-89)
• Форма: неперфорированная, цельнолистовая
• Края бортов: завальцованные на 180° для предотвращения порезов кабелей
• Стандарт эксплуатации: ГОСТ 15150-69 (класс исполнения УХЛ4 — умеренный климат, устойчивость к коррозии)

Совместимость и монтаж

Лоток серии ПЛЮС HD совместим с другими элементами этой же серии — в том числе с крышками и угловыми переходниками. Монтаж осуществляется по принципу «Быстрый монтаж»: лотки соединяются друг с другом без дополнительных крепежей благодаря интегрированным лепесткам, которые легко загибаются и фиксируют соседние элементы. Это снижает трудозатраты и исключает необходимость сверления или болтовых соединений. Лоток можно крепить к стенам, потолкам или опорам с помощью стандартных кронштейнов (не входят в комплект).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 9.307-89 (оцинкование) и ГОСТ 15150-69 (климатическое исполнение). Оцинкованное покрытие обеспечивает долговечность в агрессивных средах, а завальцованные края исключают риск повреждения изоляции кабелей при установке. Применение крышек серии ПЛЮС HD дополнительно повышает безопасность, предотвращая попадание сторонних предметов внутрь лотка.

Преимущества

• Высокая жесткость за счет толщины стенки 1,5 мм и профилированных бортов
• Защита кабелей от порезов благодаря завальцованным краям
• Ускоренный монтаж без дополнительных крепежей
• Устойчивость к коррозии в условиях повышенной влажности и на открытом воздухе
• Совместимость с системой крышек серии ПЛЮС HD для полной герметизации

Ограничения применения

Не предназначена для эксплуатации в агрессивных химических средах — например, в цехах с постоянным выбросом кислот, щелочей или солевых растворов. Также не следует применять в местах с частыми ударными нагрузками или возможностью падения тяжелых предметов — лоток не рассчитан на механическую защиту от таких воздействий. Температурный диапазон ограничен условиями ГОСТ 15150-69; при температурах ниже -40°C проверьте пластичность материала перед монтажом.

Примеры использования

• Прокладка кабелей управления в автоматизированных линиях на пищевых производствах
• Кабельные трассы наружного освещения в парках и на автостоянках
• Распределение сигналов в котельных и тепловых узлах
• Монтаж кабелей связи в подземных переходах и тоннелях

Практические советы

• Перед монтажом убедитесь, что посадочные места для крепления имеют достаточную несущую способность — вес одного лотка с кабелями может достигать 15–20 кг/м
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров, чтобы избежать деформаций при термическом расширении
• Обязательно используйте крышки серии ПЛЮС HD, особенно при прокладке в местах с пылью, влагой или доступом животных
• При необходимости резки лотка — используйте ножницы по металлу, после чего обработайте срез антикоррозийным составом
• Артикул pl3006 — базовый элемент системы; для поворотов и ответвлений заказывайте соответствующие детали серии ПЛЮС HD от КМ-Профиль
