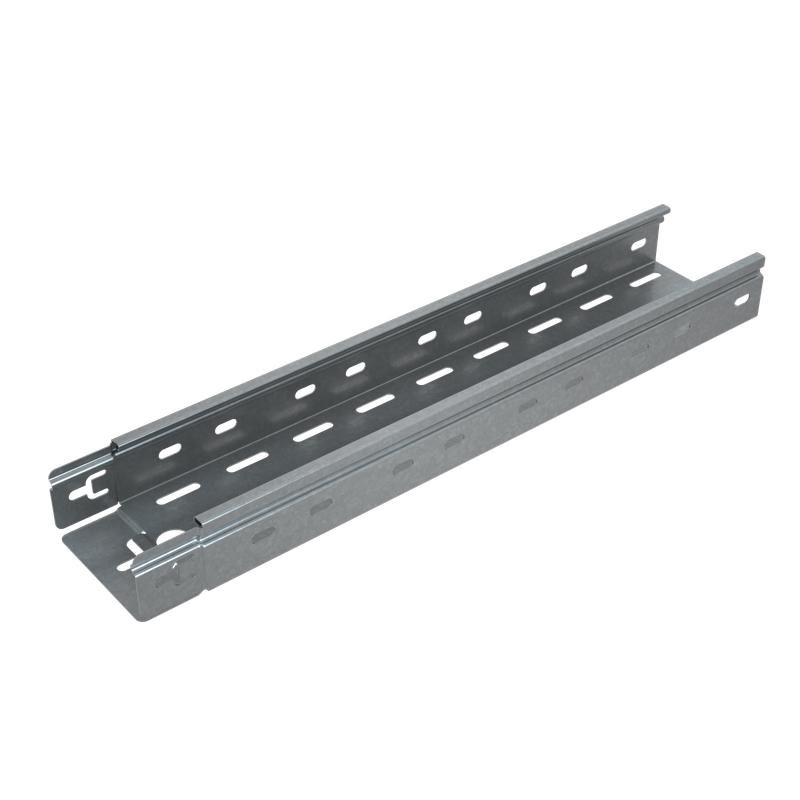

Лоток листовой перфорированный 100х50 L3000 1.5мм "Быстрый монтаж ПЛЮС" LPplus50-100-1.5-3000 INOX304 КМ PL12809 КМ-Профиль

Лоток перфорированный листовой 50х100х1,5 мм L3000 INOX304 КМ-профиль, серия ПЛЮС (LPplus50-100-1.5-3000) предназначен для прокладки кабельных трасс в агрессивных и влажных средах. Выполнен из нержавеющей стали AISI 304, обеспечивает долговечность, легкий монтаж и совместим с крышками для защиты кабелей.

Назначение и область применения

Лоток перфорированный листовой 50х100х1,5 мм L3000 INOX304 КМ-профиль, серия ПЛЮС (LPplus50-100-1.5-3000) применяется для прокладки силовых и слаботочных кабелей там, где важны corrosion resistance, чистота и безопасность. Подходит для установки в помещениях с повышенной влажностью, а также в условиях воздействия моющих средств, паров, химикатов и солевых растворов.

• Пищевая промышленность - цеха производства, мойки, холодильные камеры
• Фармацевтика и медицина - операционные, лаборатории, стерилизационные отделения
• Химические заводы и нефтеперерабатывающие объекты
• Прибрежные и морские объекты - порты, судостроение, осушительные установки

Технические характеристики

• Размеры: 50×100×3000 мм (высота × ширина × длина)
• Толщина стенки: 1,5 мм
• Материал: Нержавеющая сталь AISI 304 - устойчива к коррозии, кислотам, щелочам и высоким температурам
• Полезное сечение: 4565 мм2 - позволяет прокладывать значительный объем кабелей
• Исполнение: Перфорированный с соединителем - боковые стенки и основание имеют отверстия для вентиляции и фиксации
• Монтажная перфорация: Да - отверстия по всей длине для крепления к кронштейнам и опорам
• Огнестойкость: Да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Покрытие: Необработанная поверхность - сохраняет естественные антикоррозийные свойства стали
• Цвет: Серый - натуральный цвет нержавеющей стали

Совместимость и монтаж

Лоток перфорированный листовой 50х100х1,5 мм L3000 INOX304 КМ-профиль, серия ПЛЮС (LPplus50-100-1.5-3000) имеет подготовленные торцы - края бортов завальцованны на 180°, что обеспечивает плотную и герметичную стыковку при сборке трассы. Соединители в комплект не входят, но совместимы с любыми стандартными соединителями для лотков серии ПЛЮС.

Для монтажа используются крепежи через монтажную перфорацию. Рекомендуемый шаг крепления - до 1,5 метра. Установка возможна на вертикальные и горизонтальные поверхности, в том числе на потолках и стенах. Применяйте кронштейны с антивибрационными прокладками при монтаже на вибрирующих конструкциях.

Безопасность и стандарты

Лоток перфорированный листовой 50х100х1,5 мм L3000 INOX304 КМ-профиль, серия ПЛЮС (LPplus50-100-1.5-3000) соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим факторам. Материал AISI 304 подтвержден на соответствие международному стандарту EN 10088-1. Огнестойкость обеспечивается за счет негорючести металла - продукт не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая коррозионная стойкость - срок службы более 25 лет даже в агрессивных средах
• Удобство монтажа - перфорация позволяет фиксировать кабели и сам лоток без сверления
• Вентиляция - перфорация снижает риск перегрева кабелей
• Гигиеничность - гладкая поверхность без покрытия легко моется и не накапливает грязь
• Экономия времени - готовые стыки и соединители ускоряют сборку трассы

Ограничения применения

• Не рекомендован для постоянного контакта с концентрированными кислотами (например, HCl, H₂SO₄ выше 30%) - возможна точечная коррозия
• Не является герметичным решением - требует установки крышек при необходимости защиты от воды или пыли
• Не предназначен для нагрузок выше расчетной - максимальная равномерная нагрузка зависит от шага опор (расчеты см. в техническом руководстве КМ-Профиля)
• Запрещено использовать в качестве несущего элемента для оборудования - только для кабельных трасс

Примеры использования

• Прокладка кабелей питания и управления в цехах мясопереработки - лоток легко моется водой под давлением
• Кабельные трассы в лабораториях аналитического оборудования - минимизация риска загрязнения
• Подвесные трассы на морских платформах - устойчивость к соленому воздуху
• Обвязка технологических трубопроводов в химпроизводстве - совмещение с другими элементами системы

Практические советы

• При проектировании трассы учтите посадочные размеры - ширина лотка 100 мм требует свободного места для крепления и крышек
• Для длинных участков (>15 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• Используйте крышки LPplus-крышка-100 - они совместимы с этим лотком и предотвращают попадание влаги и пыли
• При резке лотка используйте алмазные диски или ножницы по металлу - избегайте термической резки, чтобы не нарушить структуру AISI 304
• Проверьте радиус изгиба - минимальный радиус для этого лотка составляет 150 мм; при меньших значениях возможна деформация
