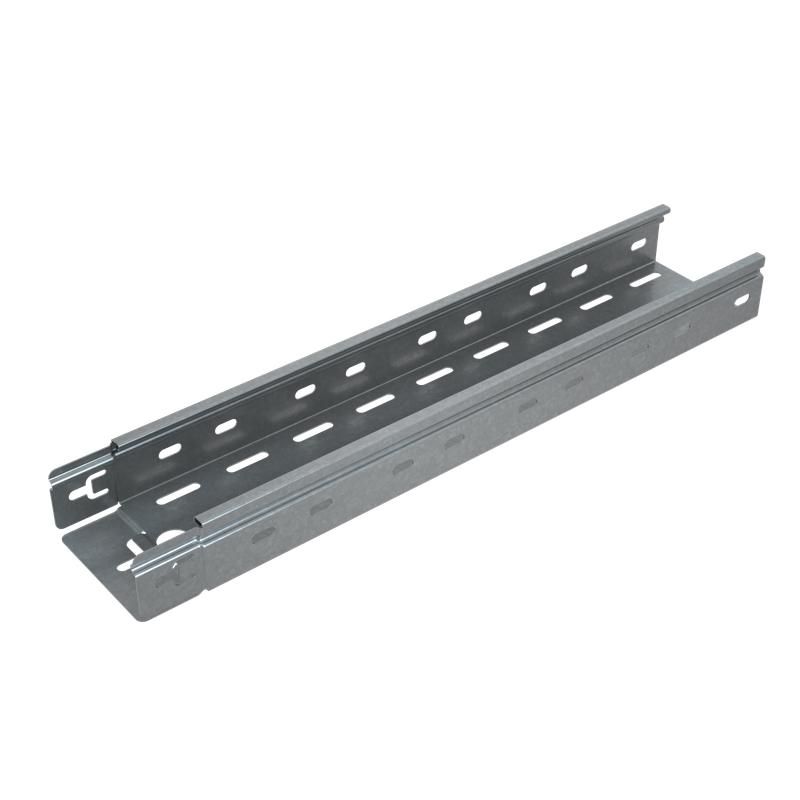

Лоток кабельный перфорированный Быстрый монтаж ПЛЮС HD 50x200 Система КМ PL2953

Лоток перфорированный листовой 50х200х1,0 L2000 мм серия ПЛЮС HD от КМ-Профиль предназначен для прокладки кабельных трасс в условиях повышенной влажности и открытых площадках. Благодаря перфорации и интегрированному соединительному разъёму обеспечивает быстрый монтаж и надёжную фиксацию секций.

Назначение и область применения

Лоток перфорированный листовой 50х200х1,0 L2000 мм серия ПЛЮС HD применяется для укладки силовых, информационных и управляющих кабелей в промышленных, коммерческих и инфраструктурных объектах. Подходит для внутренней и наружной прокладки - в том числе под открытым небом, в сырых помещениях, на эстакадах и в тоннелях. Используется там, где важны скорость монтажа, доступ к кабелям и долговечность конструкции.

Технические характеристики

• Тип изделия: лоток перфорированный листовой
• Размеры: высота борта 50 мм, ширина 200 мм, длина 2000 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: горячий цинк по ГОСТ 9.307-89
• Полезное сечение: 9422 мм2
• Перфорация: есть на боковых стенках и в основании
• Огнестойкость: да
• Цвет: серый
• Исполнение: с интегрированным соединительным разъёмом

Совместимость и монтаж

Лоток перфорированный листовой 50х200х1,0 L2000 мм серия ПЛЮС HD оснащён готовыми кромками с интегрированным соединительным разъёмом - это позволяет стыковать секции без дополнительных креплений. Концы бортов завальцованны на 180°, что предотвращает заедание и порезы кабелей при протяжке. Монтаж выполняется на кронштейны, подвесы или крепления к стене/потолку. Соединение между секциями происходит «в замок» - зазоры минимальны, трасса остаётся герметичной и прочной. Учитывайте посадочные размеры при выборе крепёжных элементов - они должны соответствовать ширине лотка 200 мм.

Безопасность и стандарты

• Огнестойкость: материал не распространяет пламя, выдерживает температурные нагрузки в рамках норм для кабельных трасс
• Защита от коррозии: покрытие горячим цинком соответствует ГОСТ 9.307-89, обеспечивает срок службы до 25 лет в условиях умеренной агрессивности
• Эксплуатация в соответствии с ГОСТ 15150-69 - допускается применение в климатических исполнениях УХЛ и Т

Преимущества

• Перфорация в боковинах и дне - удобный доступ к кабелям, снижение веса, улучшенная вентиляция
• Интегрированный соединительный разъём - экономия времени на сборке, отсутствие необходимости в болтовых соединениях
• Завальцованные края - безопасность при работе с кабелями, минимизация риска повреждения изоляции
• Высокая жёсткость при толщине 1 мм - устойчивость к деформации даже при длинных участках
• Универсальное применение - подходит как для новых объектов, так и для реконструкции существующих трасс

Ограничения применения

• Не предназначена для установки в местах с постоянным воздействием агрессивных химикатов (кислоты, щёлочи, растворители)
• Не следует использовать в условиях частого контакта с морской водой или соленым туманом - риск локальной коррозии сохраняется
• При монтаже на вертикальных поверхностях требуются дополнительные фиксирующие элементы, чтобы исключить провисание при заполнении на 80% и более
• Без крышек - не обеспечивает полную защиту от внешних загрязнений; для помещений с высокой пылевыделением рекомендовано использование крышек

Примеры использования

• Производственные цеха: прокладка кабелей к станкам, роботам, конвейерам
• Жилые и офисные здания: распределение сетей связи и питания в технических коридорах
• Аэропорты и вокзалы: кабельные трассы в зонах обслуживания и системах видеонаблюдения
• Наружные объекты: трассы освещения, сигнализации, антенного оборудования на территориях предприятий

Практические советы

• При заказе учитывайте длину 2000 мм - для длинных трасс потребуется несколько секций, которые легко состыковываются
• Для максимальной безопасности всегда используйте крышки, особенно в местах с возможным попаданием воды или пыли
• Проверьте совпадение номера артикула (LPPLUS50-200-1.0-2000 HD / PL2953) перед покупкой - другие модели серии ПЛЮС HD имеют другую высоту или ширину
• При резке лотка - используйте ножницы по металлу, не допускайте оплавления краёв, чтобы не нарушить цинковое покрытие
• Для крепления выбирайте кронштейны с шагом не более 1,5 метра - это гарантирует устойчивость при заполнении лотка кабелями
