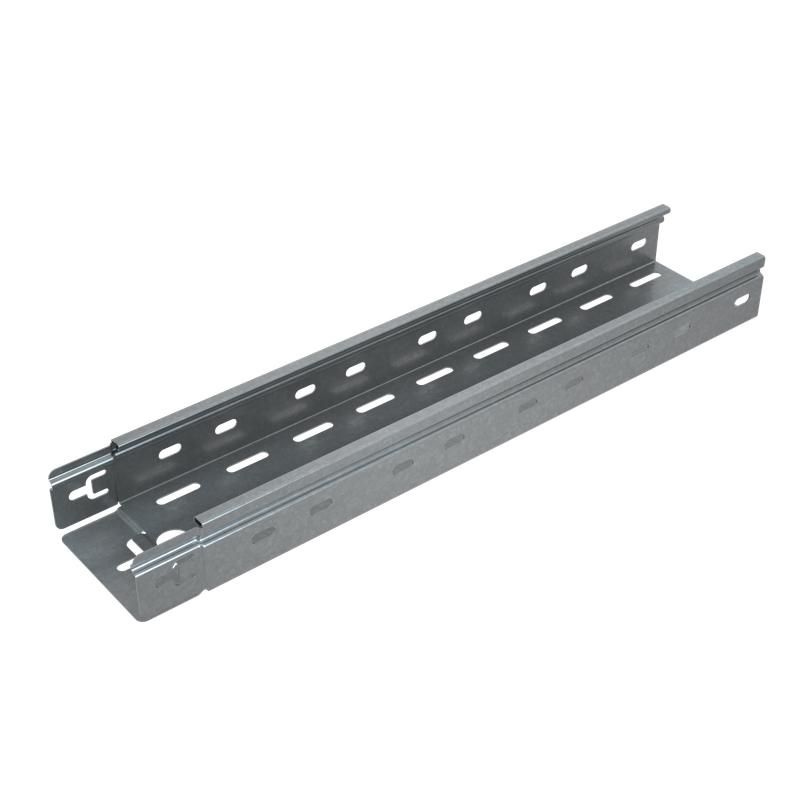

Лоток листовой перфорированный 400х50 L3000 1.5мм "Быстрый монтаж ПЛЮС" LPplus50-400-1.5-3000 INOX304 КМ PL12813 КМ-Профиль

Лоток перфорированный листовой 50х400х1,5 L3000 мм INOX304 КМ-профиль серии ПЛЮС (LPplus50-400-1.5-3000) предназначен для прокладки кабельных трасс в агрессивных и влажных средах. Выполнен из нержавеющей стали AISI 304, обеспечивает долговечность, легкий монтаж и совместим с крышками для защиты кабелей.

Назначение и область применения

Лоток LPplus50-400-1.5-3000 применяется для прокладки силовых, сигнальных и коммуникационных кабелей там, где важны corrosion resistance и чистота окружающей среды. Подходит для установки в помещениях с повышенной влажностью, частой мойкой, воздействием химикатов или соленого воздуха.

• Пищевая промышленность - цеха производства, холодильные камеры, линии мойки оборудования
• Фармацевтика и медицина - операционные, лаборатории, фармпроизводство
• Химические заводы - участки с агрессивными парями и жидкостями
• Прибрежные и морские объекты - порты, насосные станции, платформы

Технические характеристики

• Материал: Нержавеющая сталь AISI 304 - устойчива к коррозии, окислению и большинству кислот
• Толщина стенки: 1,5 мм - достаточна для жесткости при нагрузках до 100 кг/м, не деформируется при монтаже
• Размеры: высота борта 50 мм, ширина 400 мм, длина 3000 мм
• Полезное сечение: 19 115 мм2 - позволяет прокладывать значительный объем кабелей без перегрузки
• Перфорация: боковые стенки и основание перфорированы - обеспечивают вентиляцию, снижают вес, упрощают крепление
• Огнестойкость: соответствует требованиям к негорючим материалам - не поддерживает горение
• Покрытие: необработанная поверхность - сохраняет естественные антикоррозийные свойства стали, не требует окраски
• Цвет: серый - натуральный цвет нержавеющей стали после термообработки

Совместимость и монтаж

Концы лотка подготовлены для быстрой стыковки - можно соединять секции без сварки, используя комплектные соединители из серии ПЛЮС. Борта завальцованы на 180° - предотвращают заедание и повреждение изоляции кабелей при протяжке.

• Крепление: через монтажную перфорацию - возможно крепление к потолкам, стенам, опорам болтами M6–M8
• Стыковка: секции соединяются встык с помощью специальных замковых соединителей (не входят в комплект, заказываются отдельно)
• Установка: допускается вертикальная и горизонтальная прокладка; рекомендуются интервалы крепления 1,5–2 м
• Заглушки и крышки: совместимы с крышками серии ПЛЮС - для закрытия трассы и защиты от внешних воздействий

Безопасность и стандарты

Лоток LPplus50-400-1.5-3000 изготовлен в соответствии с требованиями ГОСТ 15150-69 - гарантирует работу в условиях климатического исполнения УХЛ и Т. Материал AISI 304 соответствует международному стандарту EN 10088-1. Продукция не содержит токсичных покрытий, безопасна для контакта с продуктами питания и медикаментами.

Преимущества

• Высокая коррозионная стойкость - срок службы более 25 лет даже в морском климате
• Легкий монтаж - перфорация и завальцовка бортов ускоряют сборку и снижают риск травм
• Вентилируемая конструкция - снижает нагрев кабелей, продлевает срок их службы
• Экономия времени - готовые концы секций позволяют собирать трассы без резки и сварки
• Чистота поверхности - не собирает пыль, легко моется, подходит для помещений класса Clean Room

Ограничения применения

• Не предназначена для прямого контакта с открытым пламенем - хотя не горит, при длительном нагреве выше 800C возможна потеря прочности
• Не следует использовать в средах с концентрированными щелочами (NaOH > 30%) - может возникнуть точечная коррозия
• При монтаже в местах с сильными вибрациями требуется дополнительная фиксация - сама по себе конструкция не гасит ударные нагрузки
• Не подходит для прокладки кабелей с наружным диаметром больше 80% от полезного сечения - может затруднить обслуживание

Примеры использования

• На мясоперерабатывающем заводе - трасса для кабелей датчиков температуры и управления конвейерами в зоне мойки
• В больничной лаборатории - кабельная система для аналитических приборов, где необходима регулярная дезинфекция
• На нефтеперерабатывающем предприятии - прокладка сигналов от датчиков давления в зоне с агрессивными парами
• На причальной станции - трасса для связи и освещения, подвергающаяся постоянному воздействию соленого тумана

Практические советы

• При проектировании трассы учтите посадочные размеры: ширина 400 мм требует минимум 450 мм свободного пространства для крепления
• Для длинных пролетов (> 5 м) используйте поддерживающие кронштейны - прогиб может увеличить нагрузку на соединения
• Не забудьте заказать крышки - они обязательны при наличии кабелей с низкой степенью защиты IP
• При необходимости резки - используйте ножницы по металлу или диск с алмазным покрытием, чтобы не повредить кромки
• Проверяйте соответствие диаметра кабелей полезному сечению 19 115 мм2 - переупаковка кабелей снижает эффективность системы
