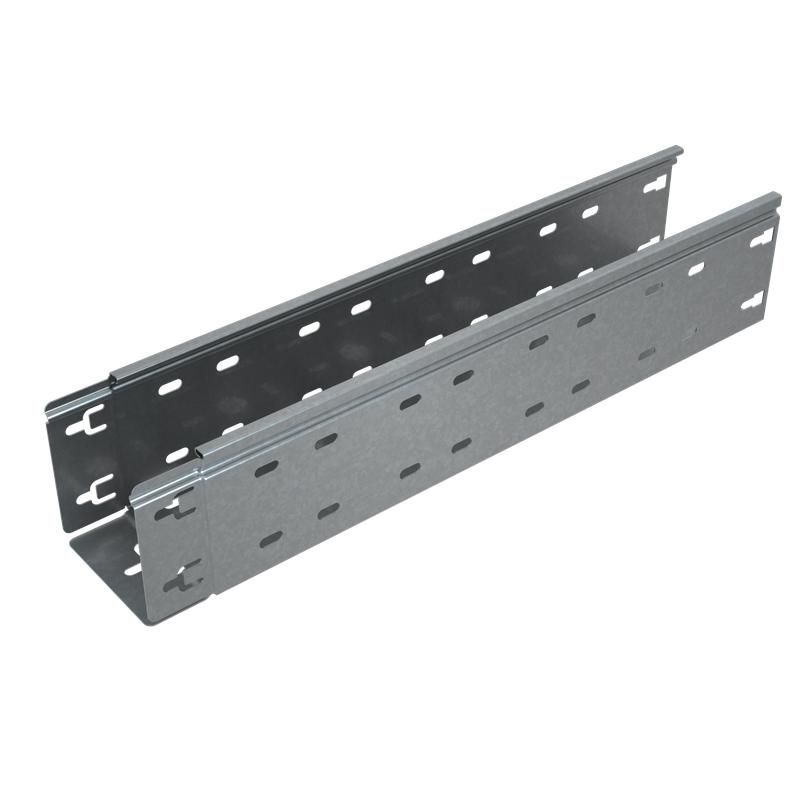

Лоток листовой перфорированный 500х100 L2000 1мм "Быстрый монтаж ПЛЮС" LPplus100-500-1.0-2000 HD КМ PL2992 КМ-Профиль

Лоток перфорированный листовой 100х500х1.0 L2000 мм серии ПЛЮС HD от КМ-Профиль - это готовая металлическая конструкция для прокладки кабельных трасс в условиях повышенной влажности и открытых площадках. Благодаря перфорации и оцинковке он сочетает прочность, легкий вес и быстрый монтаж, особенно когда важно минимизировать время установки.

Назначение и область применения

Лоток перфорированный листовой 100х500х1.0 L2000 мм серии ПЛЮС HD предназначен для укладки силовых, информационных и управляющих кабелей в промышленных, коммерческих и инфраструктурных объектах. Применяется внутри помещений с высокой влажностью (например, в цехах, теплицах, мойках), на открытом воздухе и в зонах со слабой коррозионной активностью. Подходит для фиксированной трассировки кабелей на стенах, потолках и опорах.

Технические характеристики

• Размеры: высота борта 100 мм, ширина секции 500 мм, длина 2000 мм
• Толщина стенки: 1,0 мм
• Материал: сталь с оцинковкой методом горячего погружения (по ГОСТ 9.307-89)
• Перфорация: тип “Быстрый монтаж PLUS” - равномерные отверстия для крепления хомутов и кабельных планок
• Края бортов: завальцованные на 180° - предотвращают порезы изоляции кабелей
• Условия эксплуатации: соответствует ГОСТ 15150-69 (класс 4 - умеренный климат, в т.ч. на открытом воздухе)

Совместимость и монтаж

Лоток перфорированный листовой 100х500х1.0 L2000 мм серии ПЛЮС HD имеет подготовленные торцы - они обеспечивают плотную и точную стыковку с другими секциями без зазоров. Монтаж выполняется с помощью саморезов, болтов или кронштейнов через перфорацию. Установка возможна на вертикальные и горизонтальные поверхности. Для удобства сборки рекомендуется использовать комплектующие того же производителя - КМ-Профиль. Лоток совместим с крышками серии ПЛЮС HD для защиты от внешних воздействий и пыли.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ 9.307-89 (оцинкование) и ГОСТ 15150-69 (климатическое исполнение). Оцинкованная поверхность защищает металл от коррозии, снижает риск возникновения электрических замыканий из-за конденсата. Завальцованные края исключают травмы при работе с кабелями и соблюдение требований безопасности при обслуживании трасс.

Преимущества

• Высокая скорость монтажа благодаря перфорации “Быстрый монтаж PLUS” - не требуется сверление
• Завальцованные края - безопасны для кабелей, не повреждают изоляцию даже при частом перемещении проводов
• Горячеоцинкованное покрытие обеспечивает долгую службу в агрессивных средах
• Стандартный размер 2000 мм - совместим с большинством крепежных систем и позволяет минимизировать отходы
• Легкий вес - упрощает транспортировку и работу на высоте

Ограничения применения

Не применяется в местах с постоянным контактом с агрессивными химическими веществами (кислоты, щелочи, растворители). Не рассчитан на нагрузки выше допустимых для тонколистового металла - не следует использовать как несущую конструкцию для тяжелых труб или оборудования. Не рекомендован для прямого попадания дождя без крышек - хотя оцинковка устойчива, длительное намокание может снизить срок службы. Также не подходит для взрывоопасных зон без дополнительного оформления в качестве взрывобезопасной системы.

Примеры использования

• Прокладка кабелей управления на пищевых производствах с частой мойкой оборудования
• Кабельные трассы на автозаправочных станциях и в парковках
• Электроснабжение насосных станций и водоочистных сооружений
• Монтаж сигнализации и видеонаблюдения на фасадах зданий
• Трассировка вентиляционных и автоматических систем в холодильных камерах

Практические советы

• При проектировании трассы учтите, что ширина лотка - 500 мм; максимальное количество кабелей зависит от их диаметра и заполнения не более 40–50% объема
• Для надежного крепления используйте анкерные болты или кронштейны с шагом не более 1,5 метра
• Обязательно закрывайте лоток крышками, если есть риск попадания воды, пыли или сторонних предметов
• При стыковке нескольких секций выравнивайте края точно - даже маленький перепад может затруднить протяжку кабелей
• Артикул pl2992 - всегда проверяйте соответствие номера при заказе комплектующих (крышки, углы, переходники) от КМ-Профиль
