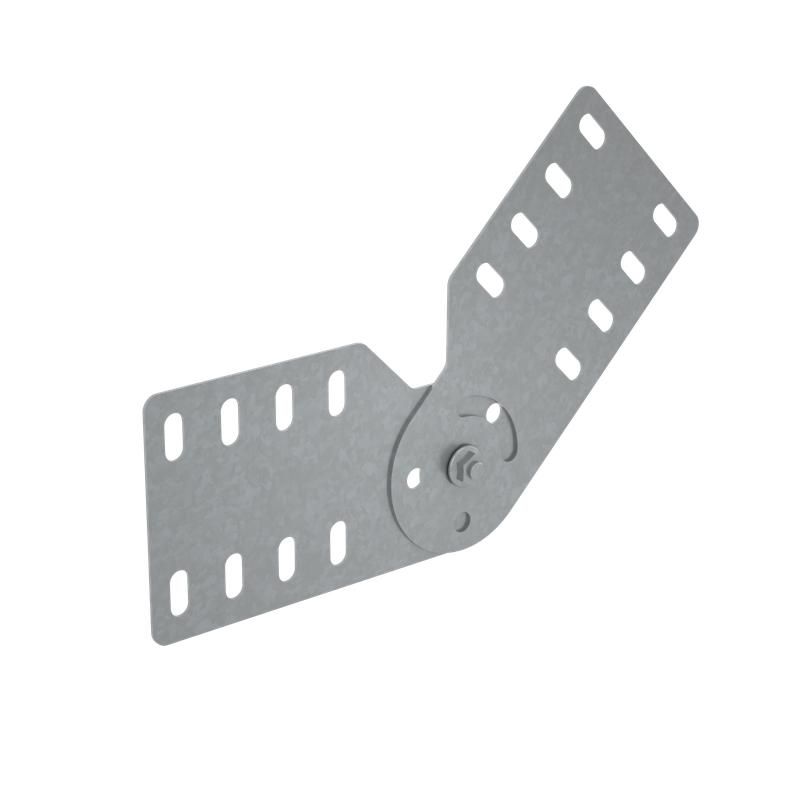

Соединитель шарнирный для борта 100мм "ПЛЮС" HD | DSH3plus КМ-профиль PL1962 SH3plus

Шарнирный соединитель для борта 100 мм КМ-профиль ПЛЮС HD обеспечивает гибкий переход между участками кабельного лотка в вертикальной плоскости, сохраняя целостность трассы даже при изменении направления. Этот элемент из оцинкованной стали совместим с системой КМ-профиль ПЛЮС HD и подходит для надёжной прокладки кабелей в условиях повышенной влажности и открытых площадках.

Назначение и область применения

Шарнирный соединитель для борта 100 мм КМ-профиль ПЛЮС HD применяется для создания поворотов кабельных лотков под любым углом в вертикаальной плоскости. Он позволяет легко адаптировать трассу под существующую инфраструктуру - например, при проходе через перекрытия, вокруг оборудования или при смене уровня монтажа. Подходит для установки внутри помещений, на улице и в зонах с легкой коррозионной активностью. Применяется в комплексах с кабельными лотками высотой 100 мм, где требуется сохранить механическую прочность и герметичность тракта.

Технические характеристики

• Тип изделия: Шарнирный соединитель для борта
• Высота борта: 100 мм
• Материал корпуса: Ста́ль оцинкованная методом горячего цинкования
• Толщина стенки: 1,2 мм
• Тип соединения: Винтовой разъём - фиксация болтами без сварки
• Покрытие: Горячий цинк по ГОСТ 9.307-89
• Цвет: Серый
• Климатическое исполнение: О(1,2,4) - температурный диапазон от −40 C до +40 C, умеренный и холодный климат
• Огнестойкость: Да - выдерживает воздействие открытого пламени без распространения горения
• Модель: Продольный и угловой соединитель - работает как на прямом участке, так и на поворотах

Совместимость и монтаж

Шарнирный соединитель для борта 100 мм КМ-профиль ПЛЮС HD совместим исключительно с лотками серии КМ-профиль ПЛЮС HD того же размера (высота 100 мм). Для сборки используются стандартные болты M8, которые входят в комплектацию или заказываются отдельно. Монтаж выполняется без сварки: достаточно зафиксировать два конца лотка винтовым разъёмом, плотно затянуть болты и проверить герметичность стыка. Соединитель допускает угол поворота до +-45° относительно оси лотка. Убедитесь, что внутренний профиль лотка точно соответствует форме соединителя - расхождение более чем 1–2 мм снижает нагрузочную способность.

Безопасность и стандарты

• Покрытие соответствует ГОСТ 9.307-89 - гарантирует долговечность против коррозии
• Климатическое исполнение О(1,2,4) по ГОСТ 15150-69 - рассчитан на работу в условиях повышенной влажности и колебаний температуры
• Огнестойкость подтверждает соответствие требованиям безопасности для объектов с повышенными рисками возгорания

Преимущества

• Не требует сварочных работ - экономит время и снижает трудозатраты при монтаже
• Устойчив к коррозии благодаря горячему цинкованию - срок службы увеличен на 30–50% по сравнению с обычным покрытием
• Поддерживает жёсткость конструкции даже после поворота - не деформируется под весом заполненного лотка
• Обеспечивает замкнутую тракту - предотвращает попадание пыли и влаги внутрь кабельного канала
• Совместим с другими элементами серии КМ-профиль ПЛЮС HD - можно собирать полноценные трассы без переходников

Ограничения применения

• Не предназначена для горизонтальных поворотов - только для вертикальных изменений направления
• Не рекомендуется использовать в агрессивных химических средах (например, рядом с кислотными выбросами или морским побережьем с высокой солёностью воздуха)
• Запрещено применять с лотками других серий или производителей - несовпадение формы профиля вызывает проседание и риск аварии
• Не следует использовать там, где есть постоянные ударные нагрузки или вибрация выше нормированной - возможно ослабление винтовых соединений

Примеры использования

• Проход кабеля через этажное перекрытие - лоток меняет направление с горизонтального на вертикальный
• Прокладка трассы вокруг технологического оборудования в цеху - необходим поворот под углом 30°
• Наружная кабельная трасса на производстве - использование в условиях сырости и сезонных перепадов температур
• Энергообъекты, АЭС, тепловые станции - где важна огнестойкость и длительная служба без обслуживания

Практические советы

• Перед монтажом проверьте, чтобы все части лотка имели одинаковый уровень цинкования - особенно важно при использовании старых деталей
• При установке на открытом воздухе используйте дополнительно пластиковую крышку - она усиливает защиту от воды и пыли
• Затягивайте болты равномерно, чередуя стороны - это предотвратит перекос соединителя
• Для длинных трасс с несколькими поворотами предусмотрите компенсационные участки - шарнирный соединитель не воспринимает продольные усилия
• Артикулы pl1962 и sh3plus hd - это одна и та же модель; различаются лишь номера по каталогам разных поставщиков - не путайте их как разные продукты
