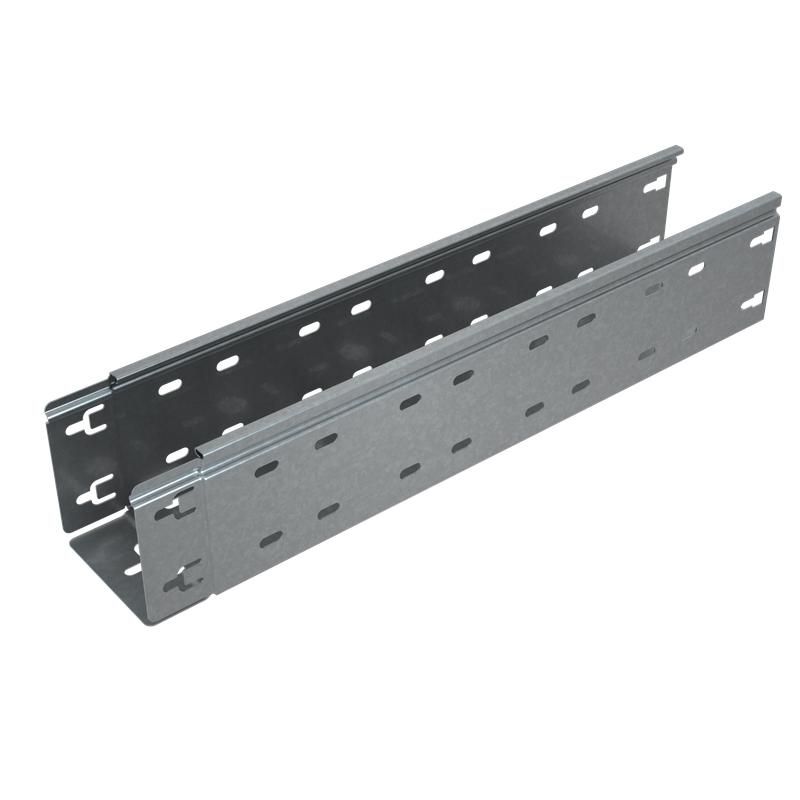

Лоток листовой перфорированный 500х100 L2500 1мм "Быстрый монтаж ПЛЮС" LPplus100-500-1.0-2500 HD КМ PL9588 КМ-Профиль

Лоток перфорированный листовой 100х500х1.0 L2500 мм серии ПЛЮС HD от КМ-Профиль - это готовая металлическая конструкция для прокладки кабельных трасс в условиях повышенной влажности и открытых площадках. Благодаря перфорации и оцинковке он сочетает прочность, легкий вес и удобство монтажа.

Назначение и область применения

Лоток перфорированный листовой 100х500х1.0 L2500 мм серии ПЛЮС HD предназначен для укладки силовых, информационных и управляющих кабелей в промышленных, коммерческих и инфраструктурных объектах. Применяется внутри помещений с высокой влажностью, на улице, в зонах с низкой химической агрессивностью. Подходит для монтажа на стенах, потолках, опорах и в кабельных каналах.

Технические характеристики

• Размеры: высота борта 100 мм, ширина секции 500 мм, длина 2500 мм
• Толщина стенки: 1,0 мм
• Материал: сталь с оцинковкой методом горячего погружения (по ГОСТ 9.307-89)
• Перфорация: тип “Быстрый монтаж PLUS” - равномерные отверстия для фиксации кабелей и крепления кронштейнов
• Края бортов: завальцованные на 180° - предотвращают порезы изоляции кабелей
• Класс corrosion-стойкости: по ГОСТ 15150-69 - УХЛ4 (умеренный климат, низкая загрязнённость)

Совместимость и монтаж

Лоток перфорированный листовой 100х500х1.0 L2500 мм серии ПЛЮС HD имеет подготовленные торцы - они обеспечивают плотную и точную стыковку между соседними секциями без зазоров. Монтаж выполняется с помощью саморезов, болтов или крепежных скоб через перфорацию. Лоток совместим со всеми стандартными крышками и переходниками серии ПЛЮС HD. Не требует сварки - сборка осуществляется на месте за счет точного изготовления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 9.307-89 (оцинкование) и ГОСТ 15150-69 (климатическое исполнение). Оцинкованная поверхность снижает риск коррозии, продлевая срок службы. Завальцованные края исключают травмы при работе с кабелями и соблюдение норм безопасности при обслуживании.

Преимущества

• Ускоренный монтаж благодаря перфорации “Быстрый монтаж PLUS” - можно закрепить кабели и крепеж без дополнительных отверстий
• Защита кабелей от повреждений - завальцованные края бортов не царапают изоляцию
• Высокая устойчивость к влаге - оцинковка обеспечивает долгую службу даже в сырых помещениях и на улице
• Легкий вес и жесткость - удобно транспортировать и монтировать, не деформируется под нагрузкой
• Готовые стыки - минимизация времени на выравнивание и подгонку секций

Ограничения применения

Не рекомендуется использовать в агрессивных средах: сильнокоррозийных парах, кислотах, щелочах, морской среде. Также не подходит для мест с постоянным воздействием механических ударов или давлением выше 100 Н/см². Без крышек лоток не защищен от попадания крупного мусора и осадков - при открытой установке обязательно применение крышек.

Примеры использования

• Прокладка кабелей в производственных цехах с высокой влажностью (например, пищевые предприятия, мойки)
• Кабельные трассы на внешних стенах зданий, в кабельных коллекторах, на эстакадах
• Монтаж сетей связи, управления и автоматизации в логистических терминалах
• Замена старых кабельных каналов в модернизируемых объектах - благодаря стандартизированному формату легко заменяются секции

Практические советы

• При проектировании трассы учтите, что максимальный шаг опор - до 1,5 метра для равномерной нагрузки
• Для длинных участков оставьте компенсационный зазор 5–10 мм на температурное расширение
• Обязательно используйте крышки серии ПЛЮС HD - они защищают кабели от пыли, влаги и случайных контактов
• При резке лотка - используйте ножницы по металлу, чтобы сохранить целостность оцинкованного покрытия
• Стыки между секциями лучше герметизировать специальной лентой, если трасса расположена под открытым небом
