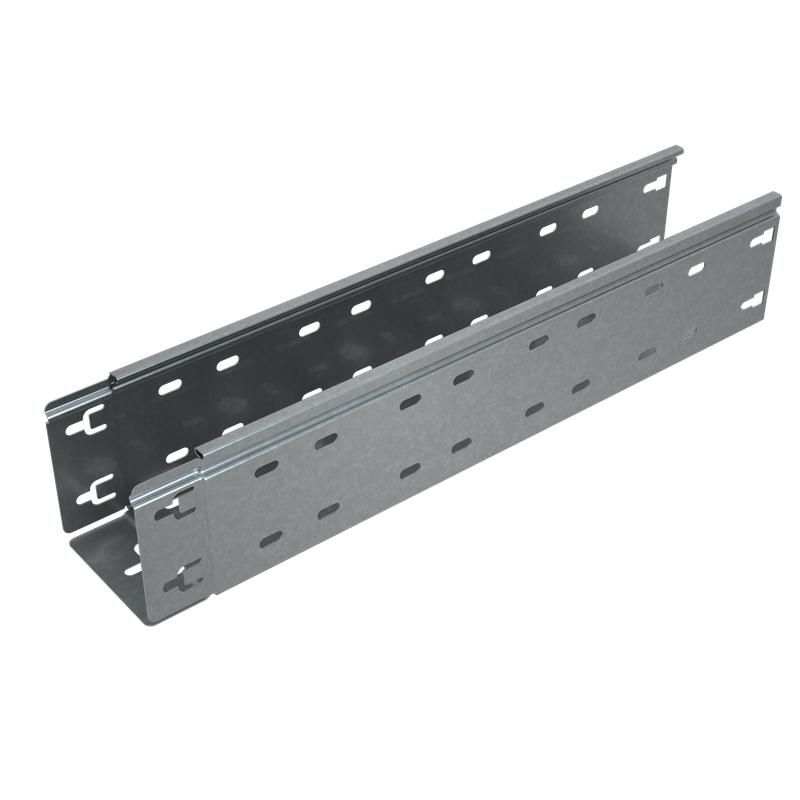

Лоток листовой перфорированный 500х100 L2500 1мм "Быстрый монтаж ПЛЮС" LPplus100-500-1.0-2500 КМ PL8764 КМ-Профиль

Лоток перфорированный листовой 100х500х1.0 L2500 мм серии ПЛЮС (LPplus100-500-1.0-2500) от КМ-Профиль - это готовый элемент кабельной трассы для внутренней прокладки проводов и кабелей в сухих помещениях. Его перфорированная конструкция обеспечивает вентиляцию, а заводская обработка кромок снижает риск повреждения изоляции при монтаже.

Назначение и область применения

Лоток перфорированный листовой 100х500х1.0 L2500 мм серии ПЛЮС (LPplus100-500-1.0-2500) предназначен для организации открытых кабельных трасс в зонах с сухим климатом и слабой агрессивностью окружающей среды. Применяется внутри помещений: офисах, производственных цехах, распределительных пунктах, телекоммуникационных шкафах. Не рекомендуется для улиц, сырых помещений, химически активных зон или мест с постоянным контактом воды.

Технические характеристики

• Размеры: высота борта 100 мм, ширина 500 мм, длина 2500 мм
• Толщина материала: 1,0 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Перфорация: тип “Быстрый монтаж PLUS” - равномерные отверстия для фиксации кабелей и крепления к стенам/потолкам
• Края бортов: завальцованные на 180° - защищают кабельную изоляцию от порезов
• Стандарт соответствия: ГОСТ 15150-69 (климатическое исполнение УХЛ)

Совместимость и монтаж

Лоток перфорированный листовой 100х500х1.0 L2500 мм серии ПЛЮС (LPplus100-500-1.0-2500) имеет подготовленные торцы - они точно совпадают с другими секциями этой же серии, что позволяет соединять их без дополнительных переходников. Монтаж осуществляется на кронштейны, подвесы или прямо к поверхности через перфорацию с помощью саморезов или анкеров. Для герметичности и защиты от внешних воздействий рекомендуется использовать крышку того же производителя.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69, что гарантирует устойчивость к температурным колебаниям и влажности в рамках класса УХЛ. Оцинкование по Сендзимиру обеспечивает долговечную антикоррозийную защиту. Наличие завальцованных кромок снижает риск травмирования персонала и повреждения кабелей во время установки.

Преимущества

• Завальцованные края - безопасный контакт с кабелями, нет острых кромок
• Перфорация “Быстрый монтаж PLUS” - ускоряет крепление к поверхностям и фиксацию кабелей
• Оцинкованная сталь - устойчивость к ржавчине в условиях сухого воздуха
• Готовые стыки - минимум времени на сборку трассы
• Легкий вес - удобство транспортировки и работы в одиночку

Ограничения применения

Лоток перфорированный листовой 100х500х1.0 L2500 мм серии ПЛЮС (LPplus100-500-1.0-2500) не предназначен для:

• Уличного монтажа - отсутствует герметизация, возможна коррозия при повышенной влажности
• Агрессивных сред - химические пары, щелочи, кислоты разрушат цинковое покрытие
• Высоких нагрузок - толщина 1,0 мм не рассчитана на тяжелые кабельные bundles свыше 15–20 кг/м
• Взрывоопасных зон - не сертифицирован для взрывозащиты

Примеры использования

• Прокладка силовых кабелей между этажами в офисном здании
• Формирование трасс для сигнализации и управления на производстве
• Монтаж кабелей связи в серверных комнатах
• Обустройство кабельных каналов в учебных корпусах и больницах

Практические советы

• При проектировании трассы учтите, что максимальная длина одной секции - 2500 мм; длинные участки собираются из нескольких лотков с плотными стыками
• Для крепления используйте кронштейны с шагом не более 1,5 метра - особенно при заполнении лотка на 70% и выше
• Не забудьте закрыть лоток крышкой, чтобы защитить кабели от пыли, случайных ударов и постороннего доступа
• При необходимости резки - используйте ножницы по металлу, после чего зачистите кромки напильником
• Проверяйте соответствие посадочных отверстий в перфорации перед заказом крепежа - диаметр отверстий оптимизирован под M4-M6
