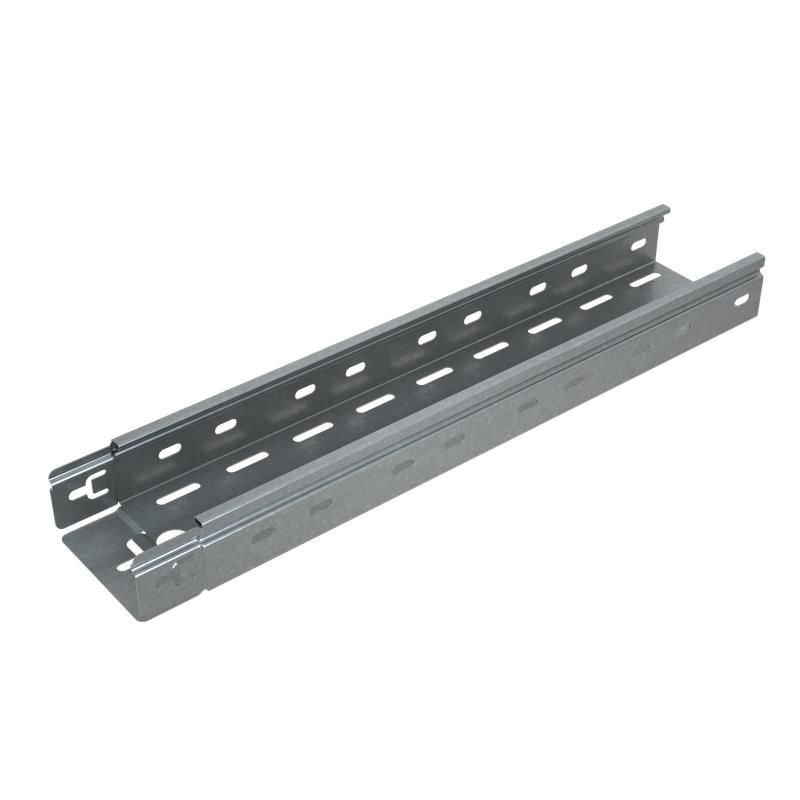

Лоток перфорированный 3000х600х50х1.0мм Быстрый монтаж ПЛЮС - LPplus50*600*1.0*3000 КМ-Профиль PL0231

Лоток перфорированный листовой 50х600х1.0 L3000 мм оцинкованный сталь, серия ПЛЮС, КМ-профиль - это готовое решение для прокладки кабельных трасс в помещениях. Благодаря перфорации, оцинкованному покрытию и интегрированному соединителю, этот лоток обеспечивает быстрый монтаж, долговечность и безопасную фиксацию проводов даже в условиях повышенной нагрузки.

Назначение и область применения

Лоток перфорированный листовой 50х600х1.0 L3000 мм оцинкованный сталь, серия ПЛЮС, КМ-профиль предназначен для укладки силовых, информационных и управляющих кабелей в закрытых помещениях. Применяется в офисах, производственных цехах, серверных, телекоммуникационных пунктах и других объектах с сухим или слабоагрессивным климатом. Подходит для монтажа на стенах, потолках и в коробах. Не рекомендуется для открытых площадок, влажных зон или агрессивных сред (например, химических производств).

Технические характеристики

• Тип изделия: перфорированный листовой лоток
• Габариты: высота 50 мм, ширина 600 мм, длина 3000 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1 мм
• Полезное сечение: 29 022 мм2 - позволяет прокладывать значительный объем кабелей
• Покрытие: холодногальванализированное - устойчиво к коррозии, сохраняет целостность при механических воздействиях
• Климатическое исполнение: У1 / УХЛ1 - работает при температуре от −40C до +40C в помещениях
• Цвет: серый
• Перфорация: боковые стенки и монтажная поверхность - для крепления кронштейнов и вентиляции
• Огнестойкость: соответствует требованиям к негорючим материалам
• Исполнение: с интегрированным соединителем - обеспечивает герметичный стык между секциями без дополнительных деталей

Совместимость и монтаж

Лоток перфорированный листовой 50х600х1.0 L3000 мм оцинкованный сталь, серия ПЛЮС, КМ-профиль совместим с другими элементами серии ПЛЮС: углы, переходники, крышки и крепежи. Монтаж выполняется в три этапа:

1. Фиксируйте лоток к опорам через монтажную перфорацию (шаг крепления - до 1,5 м).
2. Соединяйте секции друг с другом - интегрированный замок обеспечивает плотное соединение без болтов.
3. Закрывайте кабельную трассу крышками (продается отдельно) для защиты от пыли и случайного доступа.

Края бортов завальцованные - не режут изоляцию кабелей при укладке. Перфорация на боках позволяет использовать универсальные крепежи (клипсы, хомуты, уголки).

Безопасность и стандарты

Лоток перфорированный листовой 50х600х1.0 L3000 мм оцинкованный сталь, серия ПЛЮС, КМ-профиль изготовлен в соответствии с ГОСТ 15150-69 (климатические условия У1/УХЛ1) и требует соблюдения норм ПУЭ при прокладке кабелей. Огнестойкость соответствует классу негорючих материалов. Наличие перфорации снижает риск перегрева за счет естественной вентиляции. Не содержит токсичных компонентов, безопасен для внутренней установки.

Преимущества

• Быстрая сборка благодаря интегрированному соединителю - не нужны болты, гайки или сварка
• Высокая прочность при минимальной массе - сталь 1 мм с оцинковкой выдерживает нагрузку до 15 кг/м
• Защита кабелей - завальцованные края исключают порезы изоляции
• Удобство обслуживания - перфорация позволяет легко получить доступ к кабелям без демонтажа всего участка
• Долгий срок службы - оцинкование по методу Сендзимира гарантирует защиту от ржавчины до 25 лет в сухих помещениях

Ограничения применения

• Не применяется во влажных помещениях (бассейны, парилки, канализационные камеры)
• Не предназначены для наружной прокладки - подвержен коррозии при постоянном контакте с осадками
• Не подходит для прокладки кабелей с напряжением выше 1000 В без дополнительной изоляции и защиты
• Не рекомендуется для мест с частыми ударными нагрузками - требуется дополнительная защита (коробы, кожухи)
• Не сочетается с системами, где требуется герметизация IP65+ - перфорация не обеспечивает полную герметичность

Примеры использования

• Прокладка сетевых кабелей в офисных зонах - удобно крепится к потолочным решёткам
• Кабельные трассы на производстве - лоток перфорированный листовой 50х600х1.0 L3000 мм оцинкованный сталь, серия ПЛЮС, КМ-профиль монтируется вдоль станков и конвейеров
• Аудио- и видеотрассы в конференц-залах - легкий вес позволяет крепить на стенах без усиления конструкции
• Распределительные щиты - служит основой для вывода кабелей к автоматическим выключателям

Практические советы

• При проектировании трассы учтите радиус изгиба - максимальный допустимый изгиб составляет 1,5×высота лотка (75 мм)
• Для длинных участков (>10 м) предусмотрите компенсаторы теплового расширения
• Используйте крышки - они снижают запыление и предотвращают случайное касание кабелей
• Проверьте посадочные отверстия перед монтажом - перфорация должна совпадать с шагом крепежа (стандарт 50–100 мм)
• Не перегружайте лоток - суммарный диаметр всех кабелей не должен превышать 60% от полезного сечения (≈17 400 мм2)
• При необходимости удлинения - стыкуйте секции точно по замку, не допуская перекосов
