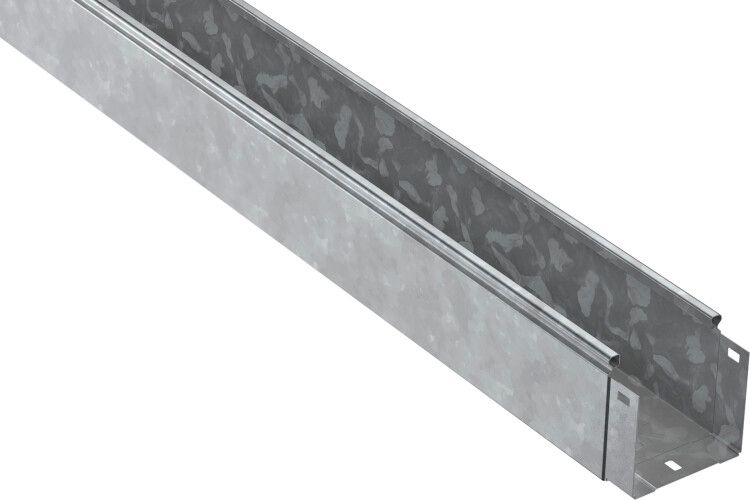

Лоток неперфорированный 100х100 L3000 сталь 1мм HDZ ИЭК CLN10-100-100-100-3-M-HDZ IEK

Лоток неперфорированный 100х100х3000 сталь 1мм HDZ от бренда IEK - это прочный металлический кабельный канал с горячим цинкованием, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул cln10-100-100-100-3-m-hdz входит в серию ESCA и сочетает долговечность, огнестойкость и возможность установки с крышкой для усиленной защиты.

Назначение и область применения

Лоток неперфорированный 100х100х3000 сталь 1мм HDZ используется для прокладки кабелей напряжением до 1000 В. Подходит для внутренней и наружной прокладки: в производственных цехах, офисах, торговых центрах, на объектах ЖКХ и транспорта. Благодаря защите от влаги и пыли, его можно монтировать в условиях повышенной влажности и под открытым небом - при условии наличия крышки. Применяется там, где требуется надёжная механическая защита кабелей и жёсткая фиксация трассы.

Технические характеристики

• Размеры: 100×100×3000 мм - высота и ширина канала 100 мм, длина 3 метра;
• Материал: сталь с толщиной стенки 1 мм;
• Покрытие: горячее цинкование (HDZ) - антикоррозийная защита, устойчивая к механическим повреждениям;
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных деталей;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• NATO-отверстия: есть - обеспечивают быстрое крепление к опорным конструкциям стандартными болтами M6–M8;
• Цвет: серый - единый цвет всей системы ESCA для удобства визуального контроля;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и наличии крышки;
• Норматив: ГОСТ 14918-80, соответствие IEC 61537.

Совместимость и монтаж

Лоток неперфорированный 100х100х3000 сталь 1мм HDZ совместим с другими элементами системы ESCA: углами, переходниками, крестовинами и крышками. Интегрированный соединитель позволяет соединять два лотка без сварки - достаточно совместить замки и закрепить болтами через NATO-отверстия. Крышка продается отдельно - её необходимо заказывать дополнительно для герметичного закрытия. Монтаж выполняется на кронштейны, подвесы или крепится прямо к стене/потолку. Учитывайте посадочные отверстия: шаг между ними рассчитан под стандартные крепёжные элементы, что ускоряет сборку.

Безопасность и стандарты

Изделие соответствует требованиям техрегламента IEC 61537 и ГОСТ 14918-80. Горячее цинкование снижает риск электрохимической коррозии, а огнестойкость исключает распространение пламени в случае аварии. Наличие NATO-отверстий гарантирует надёжное крепление даже при нагрузках на кабели. Лоток не выделяет токсичных веществ при нагреве - безопасен для использования в людных зонах.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1 мм и профильному усилению;
• Устойчивость к коррозии - горячее цинкование защищает даже при порезах поверхности;
• Удобство сборки - интегрированный соединитель и NATO-отверстия позволяют монтировать без сварки и специальных инструментов;
• Подходит для длительной эксплуатации - срок службы 20 лет при правильном монтаже;
• Совместимость с широким спектром аксессуаров серии ESCA - легко масштабировать трассу.

Ограничения применения

• Не предназначен для постоянного погружения в воду - даже с крышкой не обеспечивает IP68;
• Требует обязательной установки крышки для работы во влажных средах и на улице - без неё защита снижается до IP54;
• Не рекомендован для мест с частыми ударными нагрузками или вибрацией выше нормы - возможна деформация стенок;
• Запрещено использовать в агрессивных химических средах (например, в кислотных производствах) - цинк может разрушаться.

Примеры использования

• Прокладка силовых кабелей в цехе завода с высокой запылённостью;
• Кабельная трасса в административном здании с подземным этажом и повышенной влажностью;
• Наружная трасса под навесом на парковке - с установленной крышкой;
• Связь между щитовыми комнатами в многоквартирном доме - с использованием углов и соединителей ESCA.

Практические советы

• Обязательно заказывайте крышку отдельно - она не входит в комплект; для герметизации используйте уплотнители, если лоток работает в сырых условиях;
• При монтаже на длинных участках учтите температурное расширение - оставьте зазор 5–10 мм между соседними лотками;
• Для крепления используйте болты M6–M8 - они точно подходят под NATO-отверстия;
• Перед монтажом проверьте целостность цинкового покрытия - при повреждениях обработайте место антивандальным составом;
• Артикул cln10-100-100-100-3-m-hdz - это базовый элемент. Для поворотов, ответвлений и пересечений выбирайте аксессуары той же серии ESCA.
