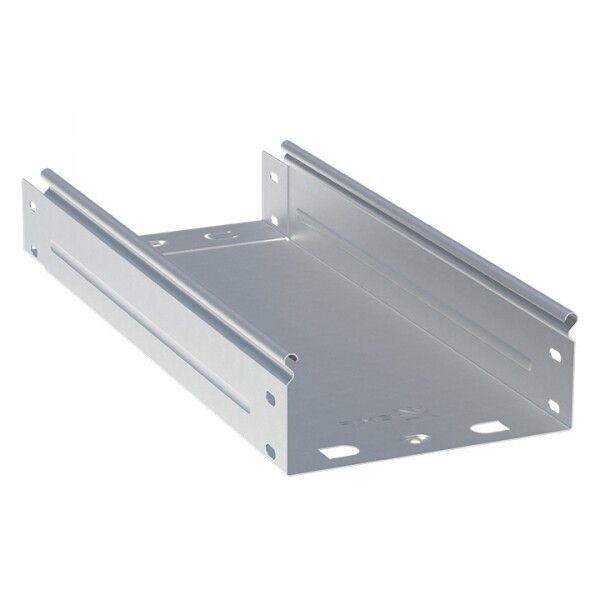

Лоток неперфорированный металлический 100х100х3000-1мм (24м) HDZ | L10010000-1-HDZ EKF

Лоток неперфорированный металлический 100х100х3000-1мм (24м) HDZ EKF PROxima - это прочная стальная кабельная трасса с горячецинковым покрытием, предназначенная для надежной прокладки силовых и слаботочных кабелей в промышленных, коммерческих и жилых зданиях. Бренд EKF и артикул l10010000-1-hdz гарантируют соответствие стандартам производства на российских мощностях.

Назначение и область применения

Лоток неперфорированный металлический 100х100х3000-1мм (24м) HDZ EKF PROxima используется для открытой прокладки кабелей там, где важна механическая защита и герметичность. Подходит для прокладки в помещениях с высокой влажностью, на улице, в тоннелях, шахтах, на производстве. Неперфорированная форма предотвращает попадание пыли, влаги и посторонних предметов внутрь трассы. Применяется для силовых кабелей, кабелей связи, управления, сигнализации и других систем, требующих закрытой защиты.

Технические характеристики

• Размеры: 100×100 мм - высота и ширина канала; длина 3 метра (24 метра в упаковке)
• Материал: сталь с толщиной стенки 1 мм
• Покрытие: горячий цинк - защищает от коррозии даже при повреждении поверхности
• Цвет: серый
• Гарантия: 84 месяца (7 лет)
• Исполнение: без соединительного элемента - требуется самостоятельная комплектация фитингами

Совместимость и монтаж

Лоток неперфорированный металлический 100х100х3000-1мм (24м) HDZ EKF PROxima совместим с аксессуарами серии EKF-Line: углы, переходники, крестовины, крышки и подвесы. Для сборки трассы используются болты, хомуты или специальные замки из комплекта EKF. Монтаж возможен на стены, потолки, полы и наклонные поверхности. Установка выполняется с помощью кронштейнов, подвесов или креплений типа “бабочка”. Обязательно соблюдайте радиус изгиба - минимальный радиус для этого профиля составляет 500 мм.

Безопасность и стандарты

Произведено по требованиям ГОСТ Р 50571 и соответствует нормам безопасности для электромонтажа в зонах с повышенными требованиями к долговечности. Горячее цинкование обеспечивает электроизоляцию от корпуса и снижает риск возникновения гальванической коррозии. Сертификация подтверждает безопасность эксплуатации в условиях температур от –40C до +50C.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1 мм
• Устойчивость к коррозии - горячее цинкование служит в 2–3 раза дольше, чем холодное
• Долгий срок службы - гарантия 7 лет, реальный срок эксплуатации - более 20 лет
• Запатентованная технология производства в России - точность геометрии и однородность покрытия
• Поддерживается широкий спектр аксессуаров - легко формируется любая конфигурация трассы

Ограничения применения

• Не предназначен для прокладки в средах с постоянным воздействием кислот, щелочей или солевых растворов
• Не рекомендован для установки внутри взрывоопасных зон без дополнительной защиты
• Без крышки - не обеспечивает полную герметичность; для помещений с высокой запыленностью следует использовать крышку (приобретается отдельно)
• Не подходит для прямого бетонирования - нужна воздушная прослойка или крепление на подвесы

Примеры использования

• Прокладка кабелей питания и управления в цехах заводов
• Трассировка слаботочных систем (CCTV, IP-камеры, сети LAN) в офисных зданиях
• Обустройство кабельных каналов в подвалах, лифтовых шахтах, парковках
• Монтаж в многоквартирных домах - для распределительных щитов и этажных коробов
• Использование в качестве основы для кабельных маршрутов в больницах и школах

Практические советы

• Перед монтажом проверьте посадочные размеры - внутреннее сечение 98×98 мм, чтобы кабели не терлись о края
• Для длинных участков (>15 м) устанавливайте компенсационные участки или деформационные швы
• При использовании крышек - выбирайте те же артикулы из серии EKF-Line, чтобы обеспечить плотное прилегание
• Не используйте лоток как несущую конструкцию - он рассчитан только на вес кабелей, а не на нагрузку от оборудования
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки напильником
