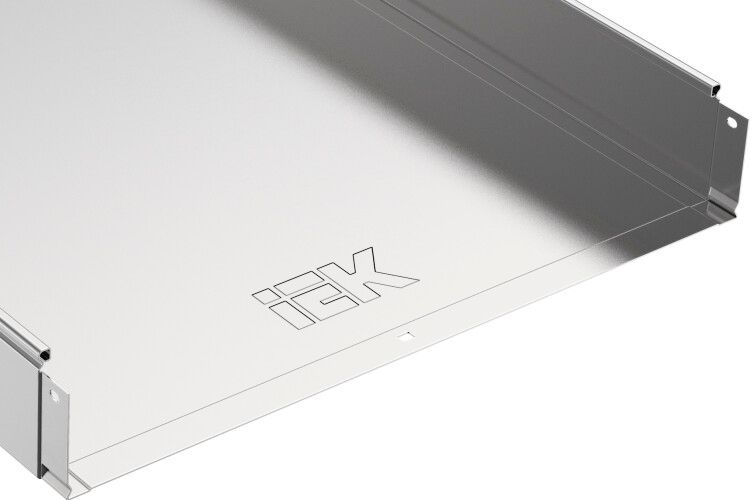

Лоток неперфорированный 100х600х3000 | CLN10-100-600-3 IEK

Лоток неперфорированный 100х600х3000 от IEK (ИЭК), артикул cln10-100-600-3, предназначен для прокладки и защиты кабелей в промышленных и коммерческих объектах. Изготовлен из оцинкованной стали с интегрированным соединителем, обеспечивает долговечность и надёжную механическую защиту даже в условиях повышенной влажности и открытого воздуха.

Назначение и область применения

Лоток неперфорированный 100х600х3000 используется для укладки силовых и слаботочных кабелей напряжением до 1000 В. Подходит для внутренней и наружной прокладки: в производственных цехах, офисах, торговых центрах, на эстакадах и под навесами. Благодаря герметичному исполнению с крышкой (продается отдельно) защищает кабели от пыли, влаги и механических повреждений. Применяется в помещениях с высокой влажностью и на открытом воздухе.

Технические характеристики

• Размеры: ширина 100 мм, высота 600 мм, длина 3000 мм
• Материал: холоднокатаная сталь
• Толщина стенки: 1,2 мм
• Защитное покрытие: горячее оцинкование — устойчиво к коррозии
• Исполнение: с интегрированным соединителем — позволяет легко стыковать лотки без дополнительных деталей
• Огнестойкость: да — выдерживает температурные нагрузки без потери целостности
• Цвет: серый
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Соответствие нормам: ГОСТ 14918-80, IEC 61537
• Наличие монтажных отверстий NATO: да — совместим с крепёжными системами стандарта NATO

Совместимость и монтаж

Лоток неперфорированный 100х600х3000 совместим с другими элементами системы ESCA от IEK: крышками, углами, переходниками и креплениями. Интегрированный соединитель позволяет быстро состыковывать лотки друг с другом — достаточно совместить кромки и закрепить болтами через отверстия NATO. Монтаж выполняется на кронштейнах, подвесках или крепёжных планках. Для фиксации используйте крепёж с учётом веса заполненного лотка — максимальная нагрузка зависит от шага опор.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537 и российскому ГОСТ 14918-80. Огнестойкость обеспечивается конструкцией и материалом — при возгорании лоток не распространяет пламя и сохраняет форму. Оцинкованное покрытие предотвращает образование токсичных продуктов коррозии. Установка должна проводиться в соответствии с ПУЭ и правилами безопасного монтажа кабельных систем.

Преимущества

• Высокая прочность благодаря толщине 1,2 мм и качественной стали
• Долговечность — срок службы 20 лет при оцинковке
• Удобство сборки — интегрированный соединитель исключает необходимость в дополнительных стыковочных элементах
• Поддержка стандарта NATO — совместимость с широким спектром крепёжных решений
• Запатентованная система ESCA — гарантирует совместимость всех компонентов бренда IEK

Ограничения применения

• Не предназначена для постоянного погружения в воду — требует установки под навесом или в сухих зонах при наружном монтаже
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, щёлочи)
• При монтаже на длинных участках необходимо учитывать тепловое расширение — предусмотрите компенсационные зазоры
• Максимальная нагрузка на единицу длины зависит от шага крепления — не перегружайте лоток сверх допустимой массы кабелей

Примеры использования

• Прокладка силовых кабелей в цехах заводов с высокой вибрацией
• Сборка кабельных трасс в административных зданиях с последующим закрыванием крышкой
• Обустройство кабельных каналов на открытых площадках под навесом — например, у входов в складские комплексы
• Интеграция в существующие системы ESCA от IEK для модернизации кабельных сетей

Практические советы

• Перед монтажом проверьте, что внутренняя высота лотка (600 мм) достаточна для укладки нужного количества кабелей — не заполняйте более чем на 40–50% сечения
• Для наружного монтажа обязательно используйте крышку — она снижает риск попадания воды и пыли
• При стыковке нескольких лотков убедитесь, что соединители точно совпадают — иначе возможен перекос и затруднённый доступ к кабелям
• Используйте крепёж с антикоррозийным покрытием — особенно при работе с оцинкованным лотком, чтобы избежать гальванической коррозии
• Артикул cln10-100-600-3 — это базовый элемент; для поворотов, ответвлений и окончаний выбирайте подходящие аксессуары из серии ESCA
