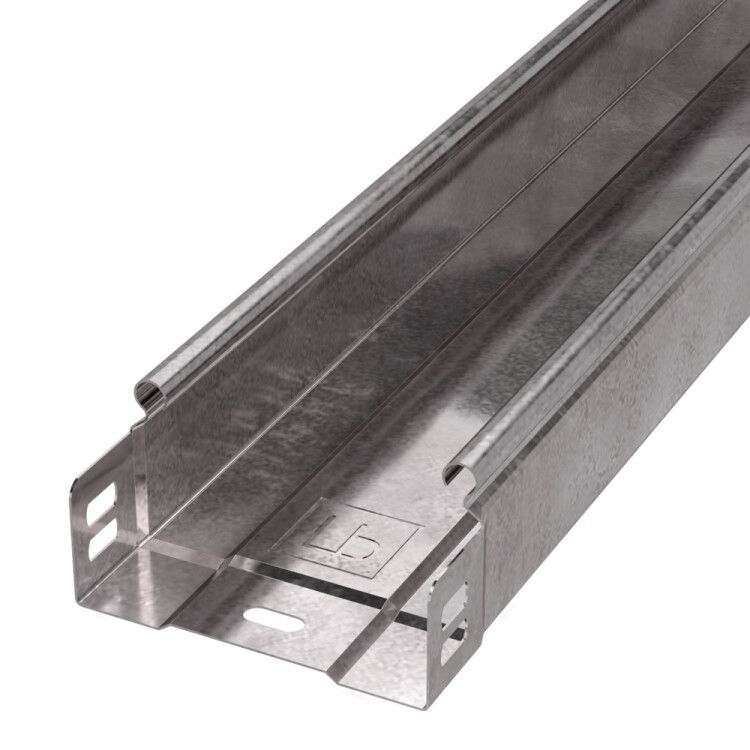

Лоток неперфорированный Стандарт 150х100х3000 (6 м/уп) | PR16.0051 Промрукав Строитель

Лоток неперфорированный стальной 150х100х3000 (0.7 мм) Промрукав - это защищённый металлический канал для прокладки кабелей в открытых условиях. Благодаря оцинкованной стали и герметичной крышке, он обеспечивает надёжную фиксацию проводов даже в сложных климатических зонах. Артикул pr16.0051 соответствует серийному решению Промрукав для промышленных объектов.

Назначение и область применения

Лоток неперфорированный стальной 150х100х3000 (0.7 мм) Промрукав предназначен для прокладки силовых и управляющих кабелей в помещениях и под навесом. Подходит для монтажа на стенах, потолках, опорах и других поверхностях. Используется в промышленных цехах, на транспорте, в энергетике, на складах и в системах автоматизации. Крышка обеспечивает защиту от внешних воздействий, поэтому лоток применяют там, где есть риск попадания пыли, капель воды или механических повреждений.

Технические характеристики

• Габариты: 150×100×3000 мм (ширина × высота × длина)
• Материал: оцинкованная сталь, покрытие по методу Сендзимира
• Толщина стенки: 0,7 мм
• Покрытие: цинк толщиной 10–22 мкм, равномерно нанесённый до формования
• Цвет: серый
• Температура эксплуатации: от -60 C до +100 C
• Степень защиты: IP20 (при установленной крышке), IP00 (без крышки)
• Наличие крышки: да, съёмная, плотно прилегает
• Монтажная перфорация: есть - для крепления саморезами или болтами
• Исполнение: с встроенным интегрированным соединителем - позволяет легко состыковывать секции без дополнительных элементов
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Лоток неперфорированный стальной 150х100х3000 (0.7 мм) Промрукав монтируется открытым способом. Для крепления используются отверстия в боковых стенках - шаг перфорации стандартизирован. Соединители уже встроены в торцы, поэтому при стыковке двух лотков не требуется дополнять комплект фитингами. Крышка фиксируется на защёлках - её можно открывать без инструментов для осмотра или замены кабелей. Максимальная нагрузка рассчитана на массу кабелей, не превышающую вес, характерный для типовой промышленной трассы. Не требует сварки - всё собирается на болтах или саморезах.

Безопасность и стандарты

Лоток соответствует требованиям ТУ 25.11.23-001-52715257-2019. Степень защиты IP20 предотвращает доступ пальцев и предметов диаметром более 12,5 мм к токоведущим частям - это важно при обслуживании. Цинковое покрытие по методу Сендзимира гарантирует долговечность в агрессивной среде, снижает риск коррозии. Температурный диапазон (-60…+100 C) позволяет использовать лоток в холодильных камерах, на улице под навесом и рядом с нагревательными приборами. Однако при температурах выше +100 C возможна деформация материала.

Преимущества

• Высокая прочность благодаря оцинкованной стали толщиной 0,7 мм - выдерживает механические нагрузки при монтаже и эксплуатации
• Встроенное соединение ускоряет сборку и исключает утечки между секциями
• Крышка плотно закрывается - защищает кабели от пыли, влаги и случайных контактов
• Покрытие Сендзимира обеспечивает равномерную антикоррозийную защиту по всей поверхности, включая кромки и изгибы
• Серый цвет не выгорает на свету и хорошо сочетается с промышленным оборудованием

Ограничения применения

• Не предназначен для прокладки кабелей в местах постоянного погружения в воду - степень защиты IP20 не обеспечивает гидроизоляцию
• Не рекомендуется применять при температурах выше +100 C - материал теряет жесткость
• Не используется в взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для скрытой установки внутри стен или полов - предназначен только для открытого монтажа
• Запрещено использовать в качестве несущего элемента для оборудования - только для кабельных трасс

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Фиксация силовых кабелей в распределительном щите на производстве
• Обустройство кабельных путей в холодильных камерах с температурой ниже -40 C
• Монтаж сигнальных линий на железнодорожных станциях под навесом
• Прокладка кабелей в административных корпусах с повышенной запылённостью

Практические советы

• Перед монтажом проверьте совпадение размеров соединителей - все лотки серии Промрукав имеют одинаковый шаг стыковки
• При использовании в сырых помещениях всегда устанавливайте крышку - без неё степень защиты снижается до IP00
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров - металл расширяется при нагреве
• Крепление выполняйте через перфорацию с шагом не менее 80 см - меньше увеличивает прогиб при нагрузке
• Не затягивайте крепёж слишком сильно - это может повредить цинковое покрытие и вызвать точечную коррозию
• Артикул pr16.0051 совместим с другими лотками Промрукав того же профиля - можно комбинировать с углами, переходниками и ответвлениями
