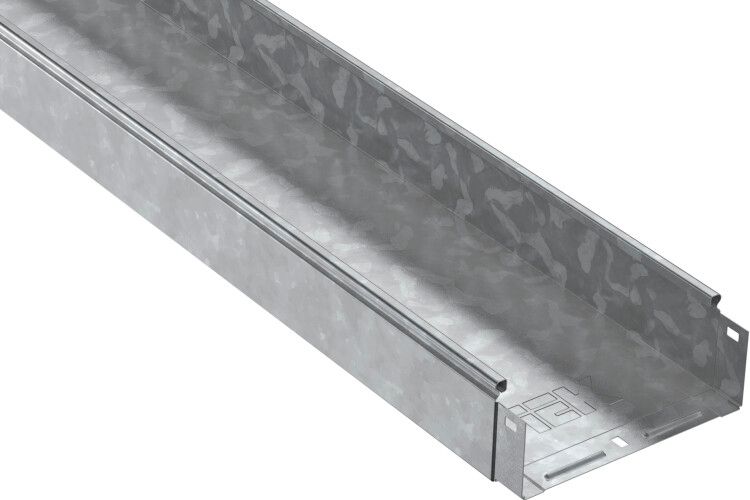

Лоток неперфорированный 300х80 L3000 сталь 1.2мм HDZ ИЭК CLN10-080-300-120-3-M-HDZ IEK

Лоток неперфорированный 80х300х3000-1.2 HDZ сталь от бренда IEK - это прочный металлический кабельный канал с горячим цинкованием, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул cln10-080-300-120-3-m-hdz входит в серию ESCA и сочетает долговечность, огнестойкость и возможность сборки длинных трасс без дополнительных опор.

Назначение и область применения

Лоток неперфорированный 80х300х3000-1.2 HDZ сталь используется для прокладки кабелей напряжением до 1000 В. Подходит для внутренней и наружной прокладки: в производственных цехах, офисах, торговых центрах, на транспортных терминалах и под навесами на открытых площадках. Благодаря защите от влаги и пыли, его можно применять в условиях повышенной влажности. Для полной герметизации рекомендуется использовать крышку - она продается отдельно.

Технические характеристики

• Размеры: высота 80 мм, ширина 300 мм, длина 3000 мм
• Материал: сталь с толщиной стенки 1,2 мм
• Покрытие: горячее цинкование (HDZ) - антикоррозийная защита
• Цвет: серый
• Исполнение: с интегрированным соединителем - позволяет собирать трассы без дополнительных фланцев
• Поддержка больших пролетов: да - можно монтировать с шагом до 3 метров без промежуточных опор
• Огнестойкость: соответствие требованиям пожарной безопасности
• Срок службы: 20 лет при правильной эксплуатации
• Наличие NATO-отверстий: да - для крепления к конструкциям болтами M8/M10
• Соответствие нормам: ГОСТ 14918-80, IEC 61537

Совместимость и монтаж

Лоток неперфорированный 80х300х3000-1.2 HDZ сталь совместим с другими элементами системы ESCA: углами, переходниками, крестовинами и крышками. Интегрированный соединитель позволяет легко стыковать лотки друг с другом - достаточно совместить замки и закрепить болтами через NATO-отверстия. Крепление к стенам, потолкам или несущим конструкциям выполняется с помощью болтов М8/М10. Учитывайте посадочные размеры: глубина крепления - 80 мм, ширина профиля - 300 мм. Монтаж возможен как вертикально, так и горизонтально.

Безопасность и стандарты

Изделие соответствует требованиям техрегламента IEC 61537 и ГОСТ 14918-80. Горячее цинкование повышает устойчивость к коррозии, а огнестойкость обеспечивает безопасность при перегреве кабелей. Наличие NATO-отверстий гарантирует надежное крепление даже при механических нагрузках. Лоток не выделяет токсичных веществ при нагреве - подходит для использования в жилых и общественных зонах.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,2 мм
• Устойчивость к коррозии - цинкование защищает металл даже при повреждении покрытия
• Возможность создания длинных трасс без промежуточных опор - экономия материалов и времени
• Интегрированный соединитель исключает необходимость в отдельных муфтах
• NATO-отверстия обеспечивают универсальное крепление на любые типы конструкций
• Совместимость с широким спектром аксессуаров серии ESCA

Ограничения применения

• Не предназначен для постоянного погружения в воду - требует установки под навесом или в сухих помещениях при наружном монтаже
• Крышка не входит в комплект - её необходимо заказывать отдельно для защиты от пыли и влаги
• Не рекомендуется для использования в агрессивных химических средах (например, в кислотных производствах)
• При температуре ниже -40 C возможно снижение пластичности стали - требуется проверка условий эксплуатации

Примеры использования

• Прокладка силовых кабелей между этажами в многоэтажном офисном здании
• Кабельная трасса на производстве: от щита управления к станкам и конвейерам
• Наружная трасса под навесом на автостоянке - для питания освещения и видеокамер
• Система слаботочных кабелей (LAN, CCTV, сигнализация) в торговом центре
• Объекты ЖКХ: кабельные лотки в подвальных помещениях с высокой влажностью

Практические советы

• Перед монтажом проверьте, что все лотки одной партии имеют одинаковое цинкование - это предотвращает электрохимическую коррозию на стыках
• При прокладке трассы более 15 м используйте компенсационные участки - чтобы избежать деформаций при перепадах температур
• Для крепления к бетонным поверхностям применяйте анкерные болты; к металлоконструкциям - саморезы с прессшайбой
• Заполняйте лоток не более чем на 40–50% от объема - это обеспечивает теплоотвод и удобство обслуживания
• При необходимости удлинения - всегда используйте оригинальные соединители IEK, а не самодельные решения
• Артикул cln10-080-300-120-3-m-hdz совместим с крышкой IEK cln10-080-300-3-m-c - сохраняйте этот артикул для заказа запчастей
