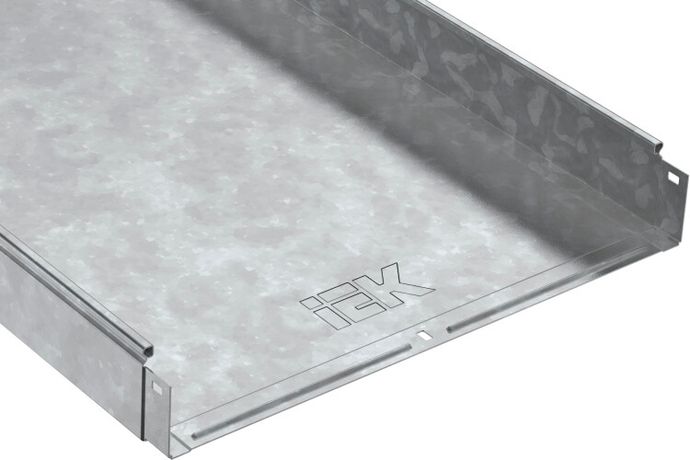

Лоток неперфорированный 500х 80х3000х1,2мм горячеоцинкованный | CLN10-080-500-3-M-HDZ IEK

Лоток неперфорированный 80х500х3000мм горячеоцинкованный HDZ от IEK - это прочный металлический канал для укладки и защиты кабелей в промышленных, коммерческих и наружных условиях. Благодаря горячему цинкованию и интегрированному соединителю, этот лоток обеспечивает долговечность и простоту сборки, особенно когда используется в паре с крышкой. Артикул cln10-080-500-3-m-hdz входит в серию ESCA и соответствует российским нормам.

Назначение и область применения

Лоток неперфорированный 80х500х3000мм горячеоцинкованный HDZ применяется для прокладки силовых и слаботочных кабелей в местах, где важна механическая защита и герметичность. Подходит для внутренней и наружной установки - в том числе под навесом, в сырых помещениях, на производствах, в торговых центрах и на объектах ЖКХ. Без крышки - для защищённых зон; с крышкой - для сред с высокой запылённостью, влажностью или риском физического повреждения.

Технические характеристики

• Размеры: 80×500×3000 мм (высота × ширина × длина)
• Материал: сталь холоднокатаная, толщиной 1,2 мм
• Покрытие: горячее цинкование (HDZ) - равномерный слой цинка, нанесённый путём погружения в расплав
• Исполнение: с интегрированным соединителем - позволяет легко стыковать лотки без дополнительных деталей
• Огнестойкость: да - материал не поддерживает горение и сохраняет целостность при температурном воздействии
• Цвет: серый (естественный цвет оцинкованной стали)
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011, ГОСТ Р 52868-2021
• NATO-отверстия: есть - позволяют крепить лоток к стенам, потолкам и опорам стандартными болтами M6–M8

Совместимость и монтаж

Лоток неперфорированный 80х500х3000мм горячеоцинкованный HDZ совместим с другими элементами системы ESCA от IEK: углами, переходниками, крестовинами и крышками. Интегрированный соединитель обеспечивает плотное и быстрое стыкование - достаточно совместить два лотка и закрепить их саморезами через отверстия. Крышка продается отдельно (артикулы для крышек указаны в каталоге ESCA). Для крепления используйте кронштейны или хомуты с шагом не более 1,5 метра. Монтаж возможен на вертикальных и горизонтальных поверхностях, включая бетон, металл и деревянные основания.

Безопасность и стандарты

Лоток соответствует требованиям ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабельного прохождения). Горячее цинкование снижает риск коррозии даже при перепадах температур и влажности. Огнестойкость гарантирует, что лоток не станет источником распространения пламени. Наличие NATO-отверстий соответствует международным практикам крепления, что упрощает замену и модификацию трасс.

Преимущества

• Высокая стойкость к коррозии благодаря горячего цинкованию - в отличие от электроцинкования, слой цинка толще и надёжнее
• Интегрированный соединитель исключает необходимость в отдельных муфтах - экономит время и материалы при монтаже
• Огнестойкость и соответствие ГОСТ обеспечивают безопасность в зонах с высокими требованиями к пожарной защите
• NATO-отверстия позволяют использовать универсальные крепёжные решения - совместимы с большинством кронштейнов и креплений
• Долгий срок службы - до 20 лет - снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя цинкование защищает от влаги, длительный контакт с водой может вызвать коррозию в местах повреждения покрытия
• Крышка обязательна для использования во влажных или пыльных средах - без неё защита кабелей недостаточна
• Не рекомендуется для установки в зонах с агрессивными химическими веществами (например, кислоты, щёлочи) - цинк может разрушаться
• Толщина 1,2 мм достаточна для большинства задач, но при больших нагрузках (тяжёлые кабели, частые механические удары) требуется усиление креплением или использование лотков большей толщины

Примеры использования

• Производственные цеха: прокладка кабелей питания к станкам, конвейерам, автоматике
• Жилые дома и офисы: маршруты для слаботочных сетей (LAN, CCTV, телефония) в подвесных потолках и коробах
• Объекты энергетики: кабельные трассы в подстанциях, распределительных пунктах
• Наружные участки: кабельные пути под навесом на автостоянках, складских комплексах, спортивных площадках
• Здания с высокой влажностью: бани, прачечные, пищевые цеха - при наличии крышки

Практические советы

• Перед монтажом проверьте, чтобы все лотки одной трассы имели одинаковое исполнение - интегрированные соединители должны точно совпадать
• При необходимости резки - используйте ножницы по металлу или болгарку с диском для резки стали. После резки обязательно обработайте кромки антикоррозийным составом
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - тепловое расширение может деформировать лоток
• Выбирайте крышку того же типа и длины - она должна плотно защёлкиваться, не провисать и не требовать принудительного прижима
• При использовании в сухих помещениях можно обойтись без крышки - это снизит стоимость и вес системы, но не влияет на прочность самого лотка
