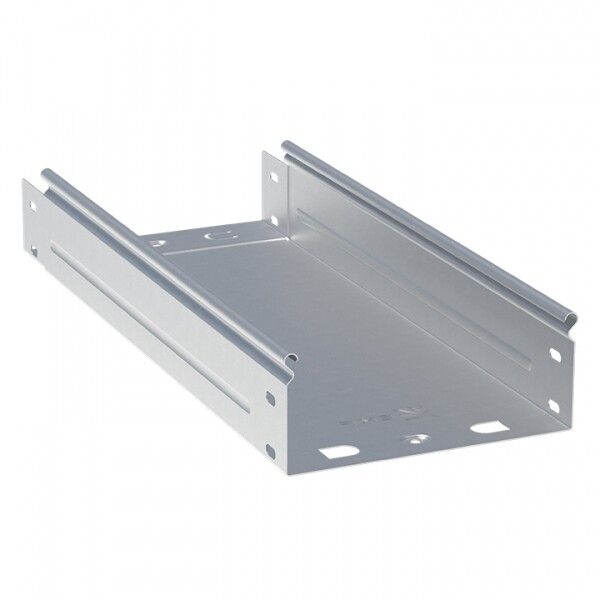

Лоток неперфорированный металлический 50х200х3000-1мм (24 м) | L5020000-1 EKF

Лоток неперфорированный металлический 50х200х3000-1мм от EKF - это прочная основа для прокладки кабелей в промышленных и коммерческих объектах. Выполнен из оцинкованной стали, он обеспечивает долговечную защиту проводов от механических повреждений и внешних воздействий. Артикул l5020000-1 входит в серию EKF-Line и подходит для горизонтальной, вертикальной и наклонной прокладки.

Назначение и область применения

Лоток неперфорированный металлический 50х200х3000-1мм предназначен для защиты и упорядоченного расположения кабелей в открытых трассах. Подходит для прокладки силовых, слаботочных и телекоммуникационных сетей. Применяется в зданиях промышленного, жилого, офисного и муниципального назначения - например, в цехах, АЗС, торговых комплексах, школах и больницах. Благодаря отсутствию перфорации, исключается попадание пыли, влаги и сторонних предметов внутрь трассы.

Технические характеристики

• Размеры: 50×200×3000 мм - высота, ширина, длина;
• Толщина стенки: 1 мм - обеспечивает достаточную жесткость при сохранении легкости;
• Материал: сталь - высокая прочность и устойчивость к деформациям;
• Покрытие: оцинковано по методу Сендзимира - равномерный, плотный слой цинка, защищающий от коррозии даже при порезах и царапинах;
• Цвет: серый - соответствует стандартному цвету металлопроката, легко сочетается с другими элементами системы;
• Исполнение: без соединительного элемента - требует самостоятельного монтажа с использованием аксессуаров;
• Гарантия: 36 месяцев - подтверждает надежность материала и покрытия.

Совместимость и монтаж

Лоток неперфорированный металлический 50х200х3000-1мм совместим с комплектующими серии EKF-Line: углы, переходники, крепления, крышки. Для сборки трассы используются болты, хомуты или специальные фиксаторы. Монтировать можно на стены, потолки, полы и наклонные поверхности. Учитывайте посадочные размеры: ширина 200 мм требует соответствующих опорных кронштейнов. Соединение между секциями выполняется встык с помощью крепежа и/или дополнительных деталей - сам лоток не имеет встроенного замка или защелки.

Безопасность и стандарты

Производство соответствует требованиям ГОСТ Р 50571 и нормам ПУЭ для открытой прокладки кабелей. Оцинкованное покрытие по методу Сендзимира гарантирует соответствие классу коррозионной стойкости C4 (по ISO 9223) - подходит для помещений с повышенной влажностью и средним уровнем агрессивности окружающей среды. Напряжение и ток через лоток не регулируются - он является только конструкцией для фиксации и защиты, а не токоведущим элементом.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и качественной стали;
• Долговечность - оцинковка Сендзимира предотвращает ржавчину даже при повреждении кромок;
• Простота установки - гладкая поверхность не препятствует протяжке кабелей;
• Совместимость с широким спектром аксессуаров EKF-Line - возможность создания сложных маршрутов;
• Отсутствие перфорации снижает риск загрязнения и повреждения изоляции кабелей.

Ограничения применения

• Не предназначен для прокладки в условиях постоянного контакта с открытым пламенем или температур выше +80 C - материал теряет прочность;
• Не рекомендуется использовать в помещениях с агрессивными химическими средами (например, кислоты, щелочи) - цинк может разрушаться;
• Без крышки - не обеспечивает герметичность; для влажных мест или на улице требуется дополнительно устанавливать крышку;
• Не используется как несущая конструкция для тяжелого оборудования - только для кабелей.

Примеры использования

• Прокладка силовых кабелей в цехе завода вдоль стен;
• Обустройство трассы для Ethernet и видеокамер в торговом центре;
• Фиксация кабелей управления на конвейере в пищевой промышленности;
• Сборка вертикальной шахты для распределения питания в многоэтажном здании.

Практические советы

• Перед монтажом проверьте, что радиус изгиба трассы не меньше 5×высоты лотка (250 мм) - чтобы не повредить кабели внутри;
• При необходимости закрывать лоток используйте крышку EKF-Line того же размера - она продлевает срок службы и повышает безопасность;
• Для длинных участков (>10 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве;
• При резке лотка ножницами по металлу обязательно обработайте кромки - острые края могут повредить изоляцию кабеля;
• Артикул l5020000-1 часто заказывают в паре с уголком 90° и крестовиной - так проще собрать ответвления.
