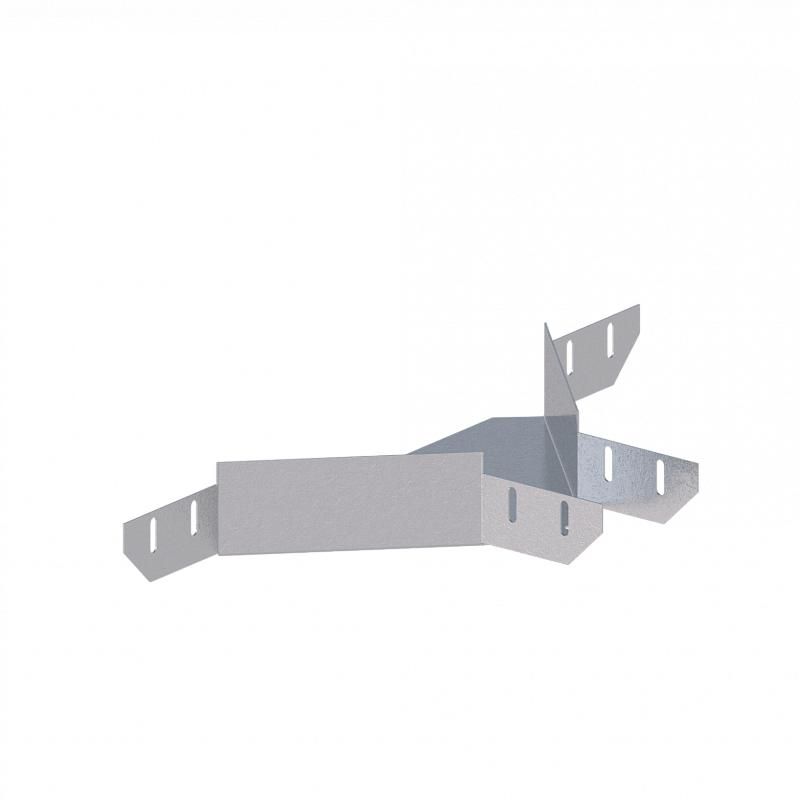

Лоток ответвительный 100х50 сталь 1мм ЛМс-О цУТ1.5 СОЭМИ Н0121380322

Лоток ответвительный ЛМс-О 100х50-1,0ц УТ1,5 от СОЭМИ Ст.Оскол предназначен для изменения направления кабельной трассы в горизонтальной плоскости, обеспечивая переход между участками лотков одинакового сечения. Простой и надежный элемент для сборки систем прокладки кабелей на объектах промышленного и коммерческого назначения.

Назначение и область применения

Лоток ответвительный ЛМс-О 100х50-1,0ц УТ1,5 используется для создания отвода кабельной трассы под углом 90° в горизонтальной плоскости. Он позволяет перенаправить кабели из одного прямого лотка в другой без изменения высоты или ширины канала. Подходит для систем прокладки силовых и слаботочных кабелей на производствах, в офисах, на энергообъектах и в других местах, где требуется организованная маршрутизация проводов.

Технические характеристики

• Габариты: длина 553 мм, ширина 100 мм, высота 50 мм
• Материал: сталь толщиной 1 мм с горячецинковым покрытием
• Климатическое исполнение: УТ1,5 - устойчив к повышенной влажности и температурным колебаниям в условиях закрытых помещений с контролируемым микроклиматом
• Тип соединения: “мама-папа” - совместим с прямыми лотками такого же сечения
• Замок: отсутствует - требует фиксации болтовыми соединениями
• Стандарт: изготовление соответствует ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток ответвительный ЛМс-О 100х50-1,0ц УТ1,5 легко соединяется с прямыми лотками того же сечения - 100×50 мм - за счет интерфейса “мама-папа”. Для крепления используются те же болты, гайки и шайбы, что и для прямых участков. Монтаж выполняется на опорах или кронштейнах с шагом до 1,5 м. При необходимости можно установить крышку, совместимую с другими элементами серии ЛМс-О.

Безопасность и стандарты

Изделие выполнено в соответствии с техническими условиями ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает долговременную коррозионную стойкость в помещениях с нормальной влажностью. Климатическое исполнение УТ1,5 гарантирует работу при температурах от −40 C до +40 C и относительной влажности до 95 % при 25 C - без конденсации воды.

Преимущества

• Простая установка благодаря стандартизированному соединению “мама-папа”
• Цинковое покрытие повышает срок службы в сравнении с обычной сталью
• Не требует специальных инструментов для монтажа - используется стандартный крепеж
• Поддерживается полная система лотков ЛМс-О - возможность расширения сети без замены компонентов

Ограничения применения

• Не предназначен для вертикальных отводов - только горизонтальные повороты
• Не имеет самозажимного механизма - обязательно использование болтовых соединений
• Работает только в сочетании с лотками той же ширины и глубины (100×50 мм)
• Не рекомендован для открытых площадок или зон с постоянным воздействием осадков - хотя есть цинк, но не предназначено для наружной эксплуатации

Примеры использования

• Перенаправление кабелей от основной трассы к пульту управления на производстве
• Обход препятствий (колонн, трубопроводов) внутри технологических корпусов
• Разветвление кабельных путей в серверных помещениях и распределительных щитовых
• Сборка модульных кабельных систем на заводах с частыми изменениями конфигураций оборудования

Практические советы

• Проверьте перед монтажом, чтобы все смежные лотки были именно 100×50 мм - даже небольшая разница в размерах нарушит герметичность соединения
• Используйте тот же комплект крепежа, что и для прямых лотков - он уже проверен на совместимость
• Если трасса проходит через зону с возможными механическими нагрузками - дополнительно закрепите ответвительный лоток к стене или полу
• Для удобства обслуживания всегда используйте крышку - она предохраняет кабели от пыли и случайных повреждений
• Артикул ЛМс-О 100х50-1,0ц УТ1,5 и серия СОЭМИ Ст.Оскол обеспечивают единый стандарт - не смешивайте с продукцией других производителей без проверки совместимости
