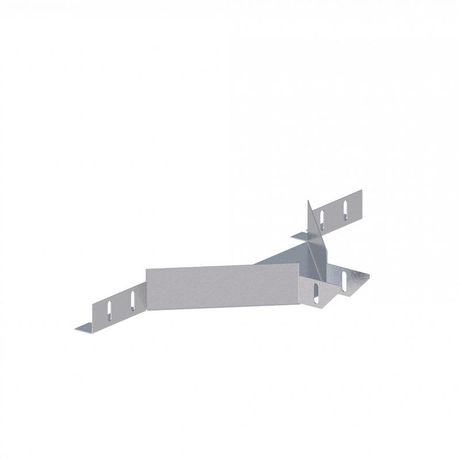

Лоток монтажный угловой ответвительный ЛУОГ.50.50.503.1,5.1 - Н0121380341 СОЭМИ

Лоток ответвительный ЛУОГ.50.50.503.1,5.1 от СОЭМИ предназначен для изменения направления кабельной трассы под углом 90° в горизонтальной плоскости, обеспечивая плавный переход между прямыми участками лотков одинакового сечения. Этот элемент применяется в системах прокладки силовых и слаботочных кабелей на объектах промышленного и коммерческого назначения.

Назначение и область применения

Лоток ответвительный ЛУОГ.50.50.503.1,5.1 используется для создания поворотов в кабельных трассах, когда необходимо вывести кабели из основной линии в перпендикулярном направлении. Подходит для установки в помещениях с повышенными требованиями к надежности и долговечности - например, на заводах, в распределительных пунктах, на транспортных терминалах и в энергообъектах. Применяется совместно с прямыми лотками такого же сечения (50×50 мм) для формирования цельных маршрутов прокладки кабелей.

Технические характеристики

• Тип изделия: лоток ответвительный угловой
• Материал: сталь с горячим цинкованием
• Толщина стенки: 1,5 мм
• Размеры сечения: 50 × 50 мм
• Длина: 503 мм
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Цвет: серый
• Тип соединения: винтовое - фиксируется болтами и гайками
• Исполнение: УТ1,5 - устойчив к температурным колебаниям и повышенной влажности
• Стандарт: ТУ 3449-010-05774835-2005
• Замок: отсутствует - требуется использование крепежа

Совместимость и монтаж

Лоток ответвительный ЛУОГ.50.50.503.1,5.1 совместим только с прямыми лотками того же сечения - 50×50 мм и такой же толщиной стали (1,5 мм). Соединение происходит по принципу “мама–папа”: одна сторона имеет внутренний буртик, вторая - внешний, что позволяет легко состыковать элементы без зазоров. Крепление выполняется стандартным комплектом метизов (болты, гайки, шайбы), таким же, как для прямых лотков. Монтаж требует доступа к торцевым поверхностям для затяжки болтов. При необходимости можно дополнительно установить крышку - она не входит в базовую комплектацию.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005, которые регламентируют прочностные и антикоррозийные показатели. Горячее цинкование обеспечивает защиту от электрохимической коррозии, что делает лоток безопасным для длительной эксплуатации в условиях повышенной влажности и агрессивной среды. Конструкция не содержит острых кромок, снижающих риск травм при обслуживании.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм
• Долговечность - горячее цинкование гарантирует защиту до 25 лет в большинстве промышленных условий
• Простота сборки - совместимость с существующими лотками одного типа
• Устойчивость к влаге и перепадам температур - исполнение УТ1,5 допускает применение в неотапливаемых помещениях и на открытых площадках
• Поддержка масштабируемости - возможность расширения системы без замены всей трассы

Ограничения применения

• Не предназначена для вертикальных поворотов - только горизонтальные уголки 90°
• Требует обязательного использования крепежа; самозажимные механизмы отсутствуют
• Не рекомендуется использовать в местах с постоянным воздействием открытого огня или высоких температур (>+70C)
• Не подходит для кабелей с наружным диаметром более 80% от свободного сечения лотка (не более ~40 мм)

Примеры использования

• Переход кабельной трассы от главного канала к распределительному щиту
• Обход препятствий (колонн, трубопроводов) в производственных цехах
• Формирование ответвлений к оборудованию на конвейерах и станках
• Прокладка кабелей в лестничных клетках и технических этажах с ограниченным пространством

Практические советы

• При заказе проверьте соответствие толщины и сечения других элементов трассы - все лотки должны быть однотипными
• Для удобства монтажа используйте удлиненные ключи - доступ к болтам часто ограничен
• Если система будет работать в агрессивной среде (например, химический цех), убедитесь, что крышки установлены плотно - они усиливают герметичность
• Не забудьте про запас места внутри лотка - не перегружайте его кабелями, чтобы сохранить теплоотдачу и легкость обслуживания
• Артикул ЛУОГ.50.50.503.1,5.1 от СОЭМИ - единственный вариант этого типоразмера с горячим цинком; другие модели могут иметь меньшую толщину или холодное цинкование
